017-08

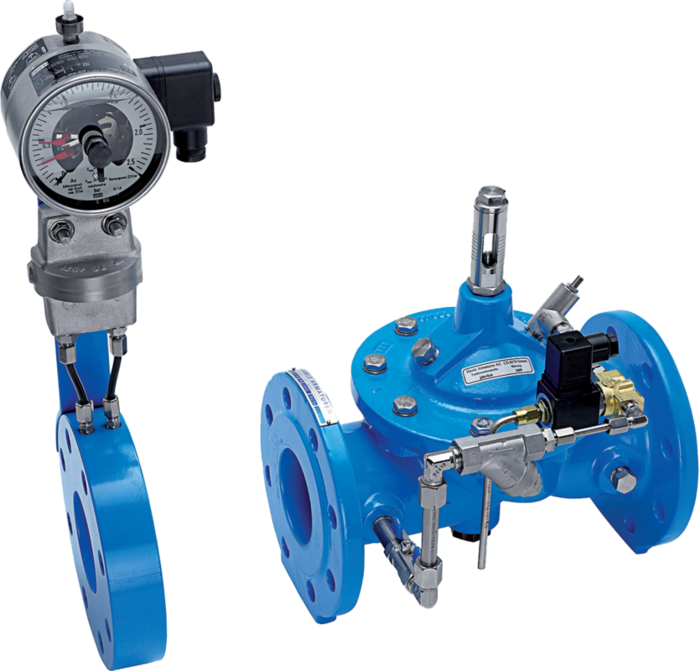

Vană de siguranţă în cazul ruperii ţevii, comandă electrică

Vana de siguranţă împotriva ruperii ţevii, cu comandă electrică, monitorizează valoarea debitului prin orificiul de măsurare a presiunii diferenţiale (8). În cazul ruperii ţevii este sporit debitul, diferenţa de presiune la nivelul orificiului de măsurare a presiunii diferenţiale (8) devine mai mare, provocând un răspuns al comutatorului de presiune diferenţială (7). Prin intermediul dispozitivului de comandă electrică (nu este inclus în setul de livrare) vana electromagnetică (6) este alimentată electric şi acţionată, iar vana principală este închisă. Gradul de închidere a vanei poate fi reglat cu ajutorul vanei limitatoare de debit (4).

Presiune minimă de intrare: 1 bar (vă rugăm să luaţi în considerare: pierderea de presiune din cauza vanei principale şi a orificiului, de aproximativ 0,5 bar)

Aveţi grijă să asiguraţi secţiuni de liniştire a curgerii în amonte de orificiu (x = 5 x DN) şi între orificiu şi vana principală (y = 3 x DN)!

Pentru dimensionare, vă rugăm să specificaţi următoarele elemente:
- Debit maxim admis
- Presiune de intrare (partea P1)
- Presiune de ieşire (partea P2)
- Tensiune (de exemplu 24 V / 230 V)
- Tip de curent electric (curent alternativ / curent continuu)
Componente:
1: vană principală
2: vană sferică
3: filtru
4: vană limitatoare de debit
5: vană electromagnetică
6: comandă electrică (trebuie să fie asigurată de client)
7: comutator de presiune diferenţială
8: orificiu pentru măsurarea presiunii diferenţiale
9: manometru cu vană sferică
10: indicator de poziţie optic cu dop de aerisire (opţiune: indicator de poziţie electric, limitator de deschidere)
B: DN 40-150: 40 mm
DN 200 - 300: 44 mm
X: 5 x DN ţeavă
Y: 3 x DN ţeavă

Material: Componente corp, locaş orificiu: GJS-400, acoperire cu pulbere epoxidică Hawle
Linie de comandă: oţel inoxidabil
Diafragme, garnituri: EPDM
Vană electromagnetică: alamă roşie, oţel inoxidabil
Presiunea maxima de operare: Vezi tabelul
Medie Apă
