Alte lăţimi nominale, la cerere.
454-00

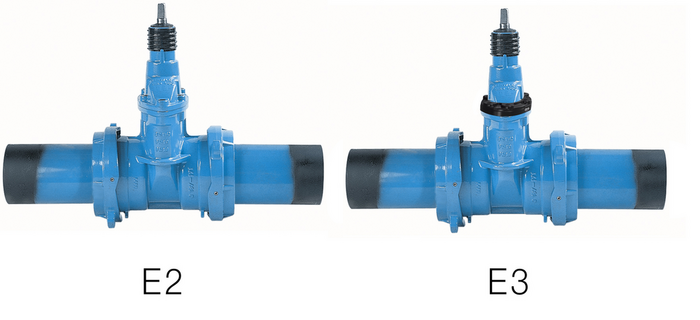

Vană sertar "E2” și "E3", cu capete pentru sudură din oţel
| Material: |
Corp / inel de fixare: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă: oţel inoxidabil Piuliţă trapezoidală: alamă Sertar: GJS-400, cu EPDM la interior şi la exterior pentru apă Garnituri: EPDM, pentru apă potabilă Capăt din oţel: ţeavă din oţel sudată longitudinal în conformitate cu EN 10224/DIN 2460 |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 16 bar |
| Medie | Apă |
Vană de închidere cu două capete din oţel pentru sudură la ţevi de oţel
Contacte
|
Comanda nr.
|
DN |
d |
Tip/Ieşire |
L |
L1 |
H |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|
|
4540801003
|
80 | 88,9 mm | Typ E3 | 840 mm | 240 mm | 315 mm | 31,50 kg | |||
|
4541001003
|
100 | 114,3 mm | Typ E3 | 840 mm | 240 mm | 345 mm | 39,00 kg | |||
|
4541501003
|
150 | 168,3 mm | Typ E3 | 900 mm | 240 mm | 435 mm | 57,00 kg | |||
|
4542001003
|
200 | 219,1 mm | Typ E3 | 935 mm | 240 mm | 540 mm | 97,00 kg |
|
