Vană de control / limitare a debitului cu reducerea presiunii

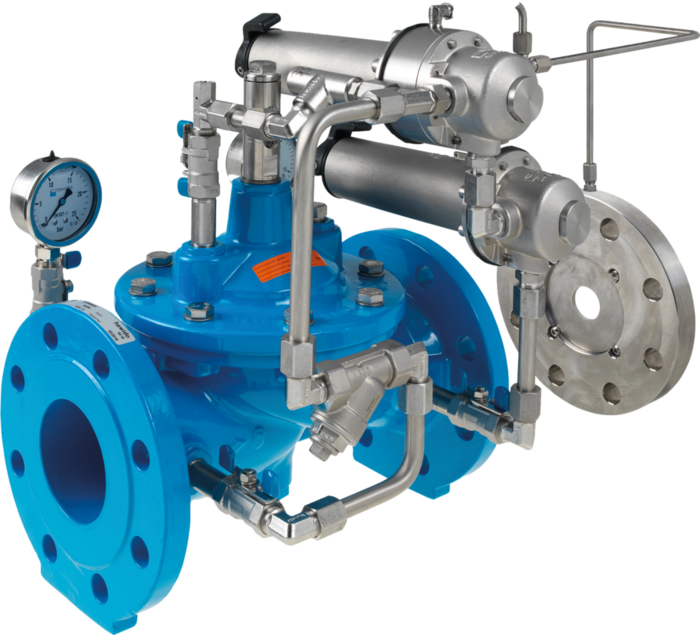

Vana de control / limitare a debitului menţine o valoare presetată maximă a debitului de la o zonă cu presiune mai ridicată la una cu presiune mai scăzută, în mod independent faţă de valorile variabile ale presiunii de funcţionare. Debitul nominal poate fi reglat în mod continuu prin intermediul vanei pilot, până la +/- 15%. Funcţia suplimentară de reducere a presiunii asigură scăderea presiunii de intrare variabile la o presiune de ieşire constantă

Presiune de intrare minimă: 1 bar (vă rugăm să luaţi în consideraţie: pierderea de presiune din cauza vanei principale şi a orificiului, de aproximativ 0,5 bar)

Aveţi grijă să asiguraţi secţiuni de liniştire a curgerii între vana principală şi orificiu (x = 5 x DN) şi în aval de orificiu (y = 3 x DN)!

Pentru dimensionare, vă rugăm să specificaţi următoarele elemente:
- Valoarea debitului ce trebuie să fie limitat
- Presiune de intrare (partea P1)
- Presiune de ieşire (partea P2)

Componente:
1: vană principală
2: vană sferică (A, B, C)
3: filtru
4: orificiu
5: vană limitatoare de debit
6: vană pilot de măsurare a presiunii diferenţiale
7: orificiu pentru măsurarea presiunii diferenţiale
8: indicator de poziţie optic cu dop de aerisire (opţiune: indicator de poziţie electric, limitator de deschidere)
9: vană pilot de reducere a presiunii
10: manometru cu vană sferică (A, B)
B: DN 40 – DN 150: 22 mm
DN 200 - DN 250: 27 mm
DN 300: 29 mm
X: 5 x DN ţeavă
Y: 3 x DN ţeavă
