013-03

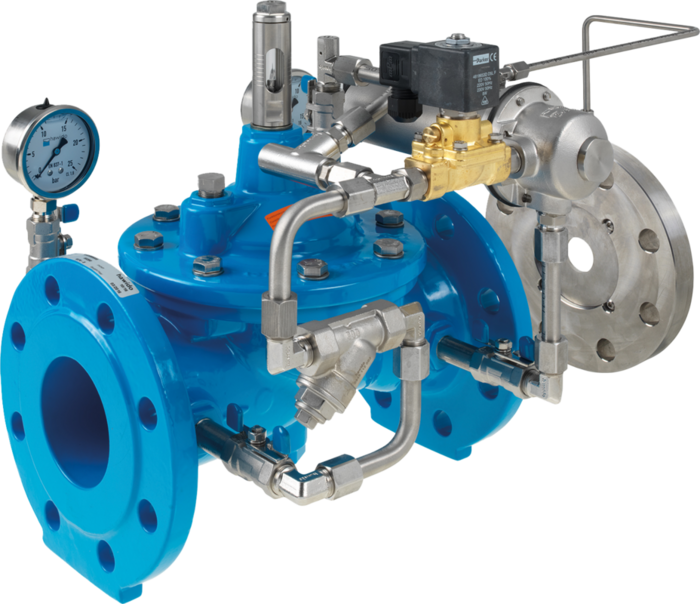

Vană de control / limitare a debitului pentru acţionare electrică – închisă la curent zero

Vana de control / limitare a debitului menţine o valoare presetată maximă a debitului de la o zonă cu presiune mai ridicată la una cu presiune mai scăzută, în mod independent faţă de valorile variabile ale presiunii de funcţionare. Debitul nominal poate fi reglat în mod continuu prin intermediul vanei pilot, până la +/- 15%. Vana electromagnetică controlează umplerea şi golirea camerei pilot. Vana principală este închisă atunci când intensitatea curentului este zero şi deschisă atunci când prin ea circulă curent. Pentru a evita şocurile hidraulice, gradul de închidere poate fi reglat cu ajutorul vanei limitatoare de debit

Versiunea/poziţia vanei principale:
- Închisă în lipsa curentului electric (cod produs 1303)
- Deschisă în lipsa curentului electric (cod produs 1304)

Presiune minimă de intrare: 1 bar (vă rugăm să luaţi în considerare: pierderea de presiune din cauza vanei principale şi a orificiului de aproximativ 0,5 bar)

Aveţi grijă să asiguraţi secţiuni de liniştire a curgerii între vana principală şi orificiu (x = 5 x DN) şi în aval de orificiu (y = 3 x DN)!

Pentru dimensionare, vă rugăm să specificaţi următoarele elemente:
- Valoarea debitului ce trebuie să fie limitat
- Presiunea de intrare (partea P1)
- Presiunea de ieşire (partea P2)
- Tensiune (de exemplu 24 V / 230 V)
- Tip de curent (curent alternativ / curent continuu)
- Tip 1303 sau 1304
Componente:
1: vană principală
2: vană sferică (A, B, C)
3: filtru
4: orificiu
5: vană limitatoare de debit
6: vană pilot
7: orificiu pentru măsurarea presiunii diferenţiale
8: indicator de poziţie optic cu dop de aerisire (opţiune: indicator de poziţie electric, limitator de deschidere)
9: vană electromagnetică
10: manometru cu vană sferică (A, B)
B: DN 40 – DN 150: 22 mm
DN 200 - DN 250: 27 mm
DN 300: 29 mm
X: 5 x DN ţeavă
Y: 3 x DN ţeavă
