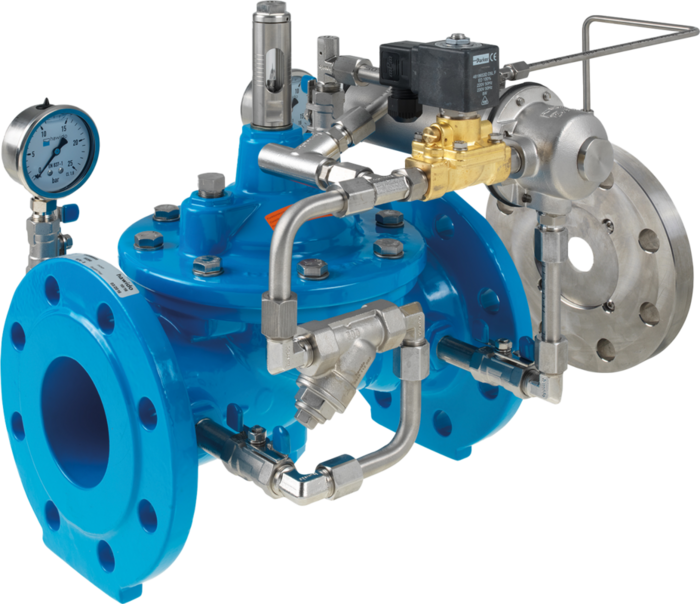

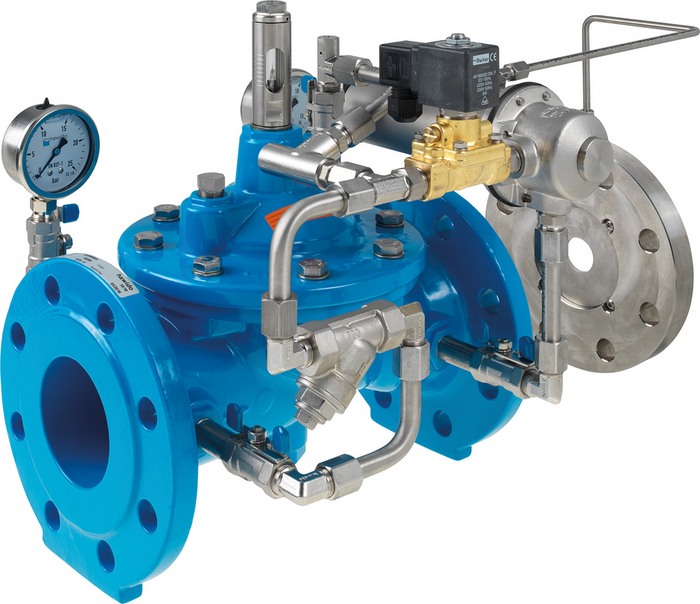

Vană de control / limitare a debitului pentru acţionare electrică – deschisă la curent zero

Vana de control / limitare a debitului menţine o valoare presetată maximă a debitului de la o zonă cu presiune mai ridicată la una cu presiune mai scăzută, în mod independent faţă de valorile variabile ale presiunii de funcţionare. Debitul nominal poate fi reglat în mod continuu prin intermediul vanei pilot, până la +/- 15%. Vana electromagnetică controlează umplerea şi golirea camerei pilot. Vana principală este deschisă atunci când intensitatea curentului este zero şi închisă atunci când prin ea circulă curent. Pentru a evita şocurile hidraulice, gradul de închidere poate fi reglat cu ajutorul vanei limitatoare de debit.

Versiune / poziţie a vanei principale:

- Închisă în lipsa curentului electric (cod produs 1303)

- Deschisă în lipsa curentului electric (cod produs 1304)

Presiune minimă de intrare: 1 bar (vă rugăm să luaţi în consideraţie: pierderea de presiune din cauza vanei principale şi a orificiului, de aproximativ 0,5 bar)

Aveţi grijă să asiguraţi secţiuni de liniştire a curgerii între vana principală şi orificiu (x = 5 x DN) şi în aval de orificiu (y = 3 x DN)!

Pentru dimensionare, vă rugăm să specificaţi următoarele elemente:
- Debit ce urmează a fi limitat
- Presiune de intrare (parte P1)
- Presiune de ieşire (parte P2)
- Tensiune (de exemplu 24 V / 230 V)
- Tip de curent electric (curent alternativ / curent continuu)
- Tip: 1303 sau 1304

Componente:
1: vană principală
2: vană sferică (A, B, C)
3: filtru
4: orificiu
5: vană limitatoare de debit
6: vană pilot
7: orificiu pentru măsurarea presiunii diferenţiale
8: indicator de poziţie optic cu dop de aerisire (opţiune: indicator de poziţie electric, limitator de deschidere)
9: vană electromagnetică
10: manometru cu vană sferică (A, B)
B: DN 40 – DN 150: 22 mm
DN 200 - DN 250: 27 mm
DN 300: 29 mm
X: 5 x DN ţeavă
Y: 3 x DN ţeavă

Material: Componente corp, locaş orificiu: GJS-400, acoperire cu pulbere epoxidică Hawle
Linie de comandă, orificiu: oţel inoxidabil
Diafragme, garnituri: EPDM
Vană pilot: oţel inoxidabil
Presiunea maxima de operare: Vezi tabelul
Medie Apă

Vana de control / limitare a debitului menţine o valoare presetată maximă a debitului de la o zonă cu presiune mai ridicată la una cu presiune mai scăzută, în mod independent faţă de valorile variabile ale presiunii de funcţionare. Debitul nominal poate fi reglat în mod continuu prin intermediul vanei pilot, până la +/- 15%. Vana electromagnetică controlează umplerea şi golirea camerei pilot. Vana principală este deschisă atunci când intensitatea curentului este zero şi închisă atunci când prin ea circulă curent. Pentru a evita şocurile hidraulice, gradul de închidere poate fi reglat cu ajutorul vanei limitatoare de debit.

Versiune / poziţie a vanei principale:

- Închisă în lipsa curentului electric (cod produs 1303)

- Deschisă în lipsa curentului electric (cod produs 1304)

Presiune minimă de intrare: 1 bar (vă rugăm să luaţi în consideraţie: pierderea de presiune din cauza vanei principale şi a orificiului, de aproximativ 0,5 bar)

Aveţi grijă să asiguraţi secţiuni de liniştire a curgerii între vana principală şi orificiu (x = 5 x DN) şi în aval de orificiu (y = 3 x DN)!

Pentru dimensionare, vă rugăm să specificaţi următoarele elemente:
- Debit ce urmează a fi limitat
- Presiune de intrare (parte P1)
- Presiune de ieşire (parte P2)
- Tensiune (de exemplu 24 V / 230 V)
- Tip de curent electric (curent alternativ / curent continuu)
- Tip: 1303 sau 1304

Componente:
