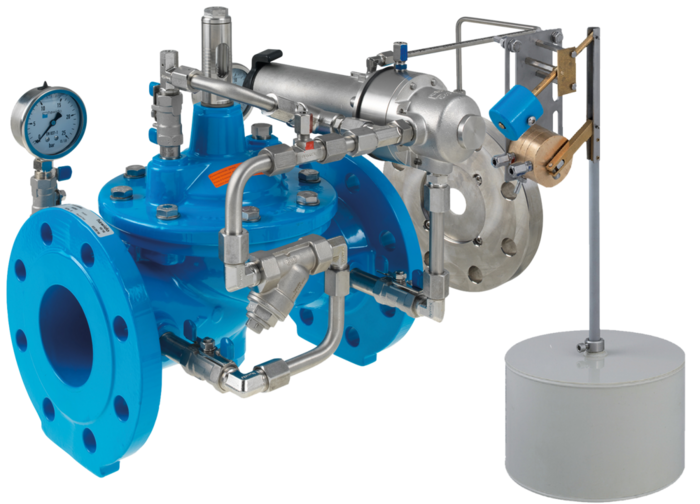

Vană de control / limitare a debitului cu comandă flotor

Vana de control/limitare a debitului menţine o valoare presetată maximă a debitului într-un rezervor, indiferent de valorile variabile ale presiunii de funcţionare şi în funcţie de nivelul apei din rezervor. Debitul nominal poate fi reglat în mod continuu prin intermediul vanei pilot, până la +/- 15%. Dacă este atins nivelul maxim de apă din rezervor, vana principală este închisă. Pentru a evita şocurile hidraulice, gradul de închidere poate fi reglat cu ajutorul vanei limitatoare de debit. Diferenţa dintre nivelul minim şi cel maxim al apei poate fi reglată între 60 şi 900 mm cu ajutorul limitatoarelor tijei de flotor.

Presiune minimă de intrare: 1 bar (vă rugăm să luaţi în consideraţie: pierderea de presiune din cauza vanei principale şi a orificiului, de aproximativ 0,5 bar)

Aveţi grijă să asiguraţi secţiuni de liniştire a curgerii între vana principală şi orificiu (x = 5 x DN) şi în aval de orificiu (y = 3 x DN)!

Pentru dimensionare, vă rugăm să specificaţi următoarele elemente:
- Valoarea debitului ce trebuie să fie limitat
- Presiune de intrare (partea P1)
- Presiune de ieşire (partea P2)
- Diferenţă între nivelul minim şi cel maxim al rezervorului

Componente:
1: vană principală
2: vană sferică (A, B, C)
3: filtru
4: orificiu
5: vană limitatoare de debit
6: vană pilot
7: orificiu pentru măsurarea presiunii diferenţiale
8: indicator de poziţie optic cu dop de aerisire (opţiune: indicator de poziţie electric, limitator de deschidere)
9: vană cu flotor
10: flotor
11: tub de protecţie flotor (opţional)
12: manometru cu vană sferică (A, B)
B: DN 40 – DN 150: 22 mm
DN 200 - DN 250: 27 mm
DN 300: 29 mm
X: 5 x DN ţeavă
Y: 3 x DN ţeavă
