013-09

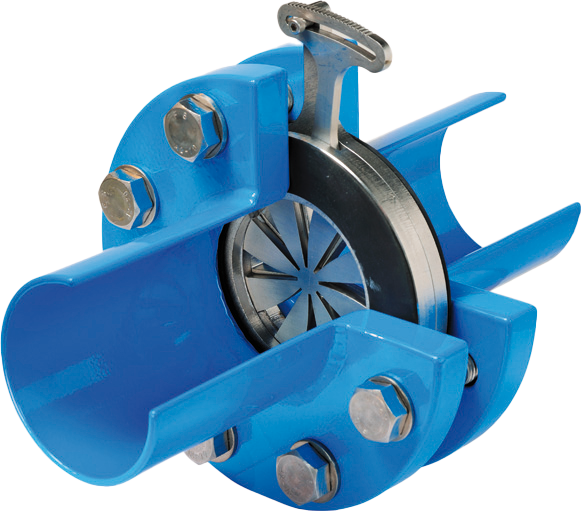

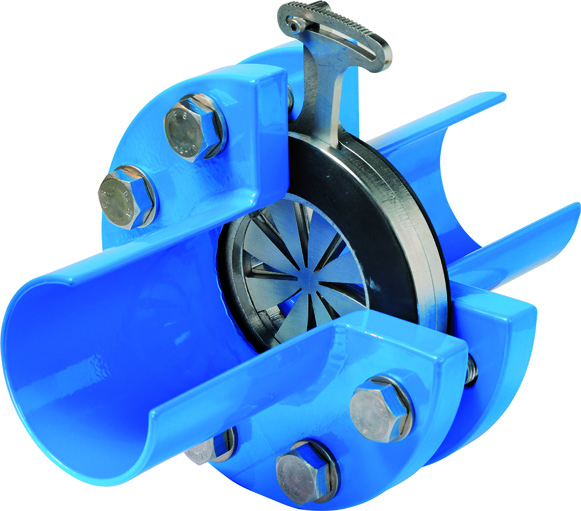

Orificiu, reglabil
| Material: | Oţel inoxidabil |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 16 bar |
| Medie | Apă |
Orificiul reglabil poate fi utilizat ca element static de strangulare pentru a regla un debit constant sau pentru a preveni cavitaţia (orificiu de presiune dinamică) în aval de vanele de control. La schimbarea valorilor presiunii sau ale debitului, suprafaţa deschiderii poate fi mărită sau micşorată în timp ce vana este montată, prin rotirea plăcii glisante a acesteia. Atunci când suprafaţa de deschidere este mărită, presiunea fluidului ce trece prin orificiu este redusă. Invers, prin reducerea suprafeţei de deschidere, presiunea este sporită.
Orificiul trebuie să se afle între două flanşe fixate cu o garnitură pe fiecare parte. Respectaţi sensul de montare (indicat printr-o săgeată la nivelul orificiului). Înainte de montare, orificiul trebuie să fie deschis complet.
Notă:
Presiune diferenţială maximă admisă: 5 bar
Atenţie:
Orificiul nu poate fi utilizat pentru închidere, deoarece nu se închide complet!
|
Comanda nr.
|
DN |
PN max. |
PN |
B |
D |
H |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|
|
130000051
|
40 | apă potabilă: 16 bar | 10/16 | 18 mm | 90 mm | 103 mm | 0,87 kg | |||
|
130000052
|
50 | apă potabilă: 16 bar | 10/16 | 18 mm | 105 mm | 110 mm | 1,15 kg | |||
|
130000053
|
65 | apă potabilă: 16 bar | 10/16 | 18 mm | 125 mm | 120 mm | 1,56 kg | |||
|
130000054
|
80 | apă potabilă: 16 bar | 10/16 | 18 mm | 140 mm | 128 mm | 1,89 kg | |||
|
130000055
|
100 | apă potabilă: 16 bar | 10/16 | 18 mm | 160 mm | 138 mm | 2,34 kg | |||
|
130000056
|
125 | apă potabilă: 16 bar | 10/16 | 23 mm | 190 mm | 153 mm | 3,76 kg | |||
|
130000057
|
150 | apă potabilă: 16 bar | 10/16 | 23 mm | 210 mm | 178 mm | 4,29 kg | |||
|
130000058
|
200 | apă potabilă: 16 bar | 10 | 23 mm | 265 mm | 200 mm | 6,20 kg | |||
|
130000059
|
200 | apă potabilă: 16 bar | 16 | 23 mm | 265 mm | 200 mm | 0,00 kg |
