014-03

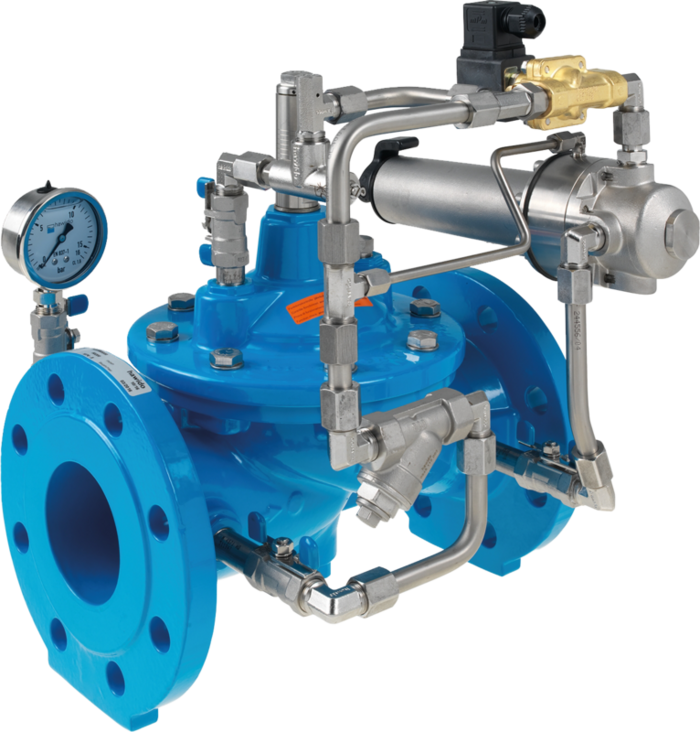

Vană de siguranţă/ menţinere a presiunii pentru acţionare electrică – închisă la curent zero

Descriere:
Valoarea de depresurizare sau de menţinere a presiunii vanei de siguranţă / de menţinere a presiunii poate fi reglată la orice valoare în intervalul 1,5 - 12 bar prin intermediul vanei pilot. Presiunea excesivă din sistem este redusă prin deschiderea rapidă a vanei principale. Vana electromagnetică controlează umplerea şi golirea camerei pilot. Vana principală este închisă atunci când intensitatea curentului este zero şi deschisă atunci când prin ea circulă curent. Pentru a evita şocurile hidraulice, gradul de închidere poate fi reglat cu ajutorul vanei limitatoare de debit.

Versiune / poziţie a vanei principale:
- Închisă în lipsa curentului electric (cod produs 1403)
- Deschisă în lipsa curentului electric (cod produs 1404)

Utilizare:
- Protecţia unui sistem împotriva presiunii în exces (vană de siguranţă)
- Menţinerea valorii presetate a presiunii sistemului în reţeaua de ţevi din amonte (vană de menţinere presiune)

Presiune minimă de intrare: 1 bar
Diferenţă minimă între presiunea de intrare şi cea de ieşire: 1 bar

Pentru dimensionare, vă rugăm să specificaţi următoarele:
- Debit (maxim)
- Presiune de intrare (partea P1)
- Presiune de menţinere sau valoare de depresurizare (partea P2)
- Presiune de menţinere / contrapresiune
- Tensiune (de exemplu 24 V / 230 V)
- Tip de curent (curent alternativ / curent continuu)
- Tip 1403 sau 1404

Componente:
1: vană principală
2: vană sferică
3: filtru
4: orificiu
5: vană limitatoare de debit
6: vană pilot
7: manometru cu vană sferică
8: indicator de poziţie optic cu dop de aerisire (opţiune: indicator de poziţie electric, limitator de deschidere)
9: vană electromagnetică
