014-06

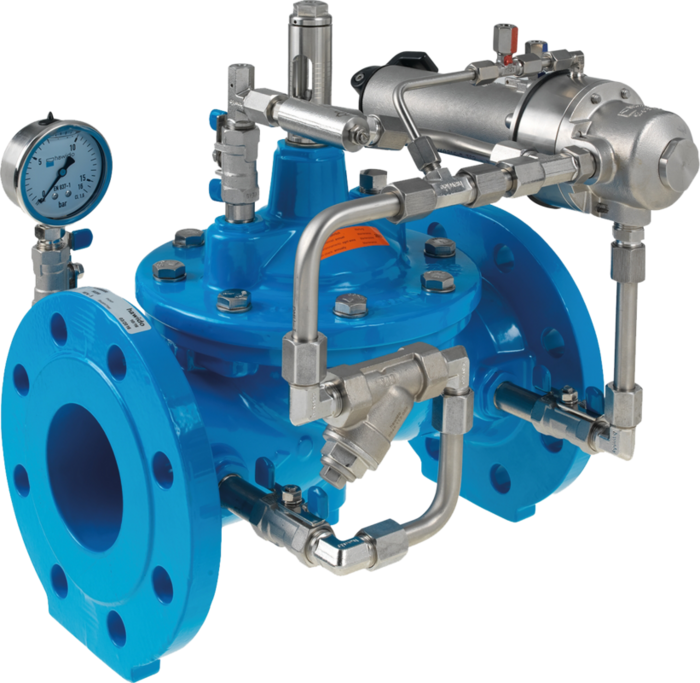

Vană de menţinere a presiunii cu comandă flotor

Descriere:
Vana de menţinere a presiunii cu comandă flotor se deschide atunci când nivelul apei este scăzut, ţinând cont de valoarea presiunii de menţinere prestabilită. Vana principală se închide imediat ce este atins nivelul maxim de apă din rezervor. Valoarea de menţinere a presiunii poate fi reglată la orice valoare în intervalul 1,5 - 12 bari, cu ajutorul vanei pilot. Pentru a evita şocurile hidraulice, gradul de închidere poate fi reglat cu ajutorul vanei limitatoare de debit. Diferenţa dintre nivelul minim al apei şi cel maxim poate fi reglată între 60 şi 900 mm cu ajutorul limitatoarelor tijei de flotor.

Presiune minimă de intrare: 1 bar
Diferenţă minimă între valoarea de intrare şi cea de ieşire a presiunii: 1 bar

Pentru dimensionare, vă rugăm să specificaţi următoarele:
- Debit (maxim)
- Presiune de intrare (partea P1)
- Presiune de menţinere sau valoare de depresurizare (partea P2)
- Presiune de menţinere / contrapresiune
- Diferenţa dintre nivelul minim şi cel maxim al apei în rezervor

Componente:
1: vană principală
2: vană sferică (A, B)
3: filtru
4: orificiu
5: vană limitatoare de debit
6: vană pilot
7: manometru cu vană sferică
8: indicator de poziţie optic cu dop de aerisire (opţiune: indicator de poziţie electric, limitator de deschidere)
9: vană de comandă flotor

Citeste mai mult reduce
Material: Componente corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Linie de comandă: oţel inoxidabil
Diafragme, garnituri: EPDM
Vană pilot: oţel inoxidabil
Vană de comandă flotor: oţel inoxidabil
Presiunea maxima de operare: Vezi tabelul
Medie Apă

Descriere:
Vana de menţinere a presiunii cu comandă flotor se deschide atunci când nivelul apei este scăzut, ţinând cont de valoarea presiunii de menţinere prestabilită. Vana principală se închide imediat ce este atins nivelul maxim de apă din rezervor. Valoarea de menţinere a presiunii poate fi reglată la orice valoare în intervalul 1,5 - 12 bari, cu ajutorul vanei pilot. Pentru a evita şocurile hidraulice, gradul de închidere poate fi reglat cu ajutorul vanei limitatoare de debit. Diferenţa dintre nivelul minim al apei şi cel maxim poate fi reglată între 60 şi 900 mm cu ajutorul limitatoarelor tijei de flotor.

Presiune minimă de intrare: 1 bar
Diferenţă minimă între valoarea de intrare şi cea de ieşire a presiunii: 1 bar

Pentru dimensionare, vă rugăm să specificaţi următoarele:
- Debit (maxim)
- Presiune de intrare (partea P1)
- Presiune de menţinere sau valoare de depresurizare (partea P2)
- Presiune de menţinere / contrapresiune
- Diferenţa dintre nivelul minim şi cel maxim al apei în rezervor

Componente:
1: vană principală
2: vană sferică (A, B)
3: filtru
4: orificiu
5: vană limitatoare de debit
6: vană pilot
7: manometru cu vană sferică
8: indicator de poziţie optic cu dop de aerisire (opţiune: indicator de poziţie electric, limitator de deschidere)
9: vană de comandă flotor

Contacte
Lista de dorinte
Comanda nr.
*)
DN
PN max.
PN
L
 Medie Greutate A-Text Cos
140600400
   IG 1 1/2" apă potabilă: 16 bar 10/16 210 mm 11,50 kg
140600410
   IG 2" apă potabilă: 16 bar 10/16 210 mm 11,50 kg
140604010
   40 apă potabilă: 16 bar 10/16 200 mm 13,00 kg
140605010
 1) 50 apă potabilă: 16 bar 10/16 230 mm 16,00 kg
140606510
   65 apă potabilă: 16 bar 10/16 290 mm 21,00 kg
140608010
 1) 80 apă potabilă: 16 bar 10/16 310 mm 27,00 kg
140610010
 1) 100 apă potabilă: 16 bar 10/16 350 mm 35,00 kg
140612510
   125 apă potabilă: 16 bar 10/16 400 mm 52,00 kg
140615010
 1) 150 apă potabilă: 16 bar 10/16 480 mm 61,00 kg
140620010
   200 apă potabilă: 10 bar 10 600 mm 114,00 kg
140620020
   200 apă potabilă: 16 bar 16 600 mm 114,00 kg
140625010
   250 apă potabilă: 10 bar 10 730 mm 250,00 kg
140625020
   250 apă potabilă: 16 bar 16 730 mm 250,00 kg
140630010
   300 apă potabilă: 10 bar 10 850 mm 362,00 kg
140630020
   300 apă potabilă: 16 bar 16 850 mm 362,00 kg
Lista de dorinte
1)
Disponibil şi în varianta unghiulară, codurile produselor furnizate la cerere.

PN 25 la cerere (până DN 200)
