014-07

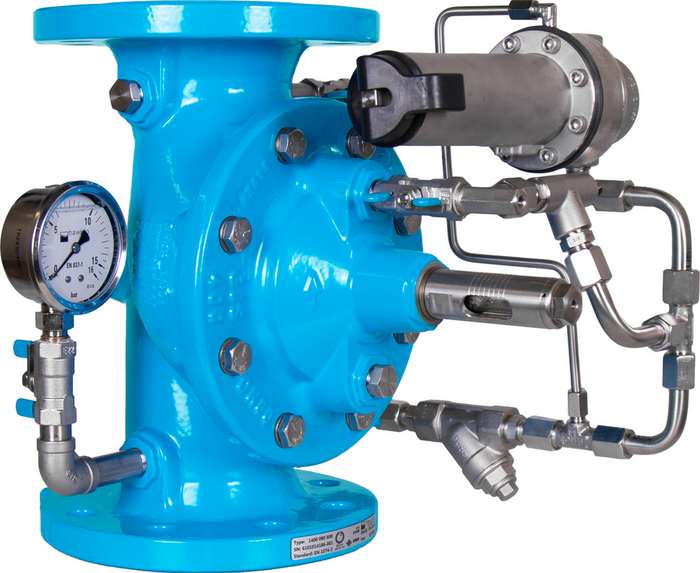

Supapa de siguranță/întreținere la presiune în poziție verticală de instalare

Presiunea de descărcare sau menținere a supapei de siguranță/menținere a presiunii poate fi ajustată infinit între 1,5 - 12 bar prin supapa de control. Presiunea excesivă la rețea este ameliorată prin deschiderea rapidă a supapei principale. Pentru a evita șocurile de presiune, viteza de închidere este reglată prin supapa de reținere a accelerației.

Utilizare:
- Supapa de siguranță pentru poziția verticală a instalării
- Direcția fluxului de jos spre sus
- Protecția unei rețele împotriva suprapresiunii (supapă de siguranță)
- Menținerea presiunii de rețea setată în rețeaua de conducte din amonte (supapă de întreținere a presiunii)

Presiunea minimă de intrare: 1 bar
Diferența minimă de presiune între presiunea de intrare și cea de ieșire: 1 bar
Pentru dimensionare, cerem următoarele informații:
- Debit (maxim)
- Presiunea de admisie (cu partea P1)
- Presiunea de menținere sau presiunea de eliberare (cu partea p1)
- Presiune de menținere / contrapresiune (p2-lateral)

Ingrediente:
1: Supapa principală
2: Robavă cu bilă (A, B, C)
3: Filtre
4: Deschidere
5: Supapa de reținere a accelerației
6: Supapa de control
7: Manometru cu supapă cu bilă
8: Indicator vizual de poziție cu șurub de scurgere (opțiune: indicator electric de poziție, limitator de deschidere)

Citeste mai mult reduce
Material: Piese de carcasă: GJS-400,
Strat de pulbere epoxidică Hawle
Cablu de control: oțel inoxidabil
Diafragme, garnituri: EPDM conform KTW-BWGL pentru apă
Supapă de control: oțel inoxidabil

Lungime totală:
Seria de bază 1 conform DIN EN 558-1

Dimensiunile conexiunii cu flanșă: conform EN 1092
Presiunea maxima de operare: 16 bar
Medie Apă

Presiunea de descărcare sau menținere a supapei de siguranță/menținere a presiunii poate fi ajustată infinit între 1,5 - 12 bar prin supapa de control. Presiunea excesivă la rețea este ameliorată prin deschiderea rapidă a supapei principale. Pentru a evita șocurile de presiune, viteza de închidere este reglată prin supapa de reținere a accelerației.

Utilizare:
- Supapa de siguranță pentru poziția verticală a instalării
- Direcția fluxului de jos spre sus
- Protecția unei rețele împotriva suprapresiunii (supapă de siguranță)
- Menținerea presiunii de rețea setată în rețeaua de conducte din amonte (supapă de întreținere a presiunii)

Presiunea minimă de intrare: 1 bar
Diferența minimă de presiune între presiunea de intrare și cea de ieșire: 1 bar
Pentru dimensionare, cerem următoarele informații:
- Debit (maxim)
- Presiunea de admisie (cu partea P1)
- Presiunea de menținere sau presiunea de eliberare (cu partea p1)
- Presiune de menținere / contrapresiune (p2-lateral)

Ingrediente:
1: Supapa principală
2: Robavă cu bilă (A, B, C)
3: Filtre
4: Deschidere
5: Supapa de reținere a accelerației
6: Supapa de control
7: Manometru cu supapă cu bilă
8: Indicator vizual de poziție cu șurub de scurgere (opțiune: indicator electric de poziție, limitator de deschidere)

Contacte
Lista de dorinte
Comanda nr.

DN
PN max.
PN
L
 Medie Greutate A-Text Cos
140004016
 40 apă potabilă: 16 bar 10/16 200 mm 13,00 kg
140005016
 50 apă potabilă: 16 bar 10/16 230 mm 16,00 kg
140006516
 65 apă potabilă: 16 bar 10/16 290 mm 21,00 kg
140008016
 80 apă potabilă: 16 bar 10/16 310 mm 27,00 kg
140010016
 100 apă potabilă: 16 bar 10/16 350 mm 35,00 kg
140012516
 125 apă potabilă: 16 bar 10/16 400 mm 52,00 kg
140015016
   apă potabilă: 16 bar     61,00 kg
Lista de dorinte

Versiunea PN 25 la cerere.

Direcția fluxului de sus în jos la cerere.

Disponibil la cerere, robinetul de testare opțional montat din fabrică pe partea de ieșire a supapei de control pentru golirea conductei de scurgere.
