- 1)
- Disponibil şi în varianta unghiulară, codurile produselor furnizate la cerere.
015-00

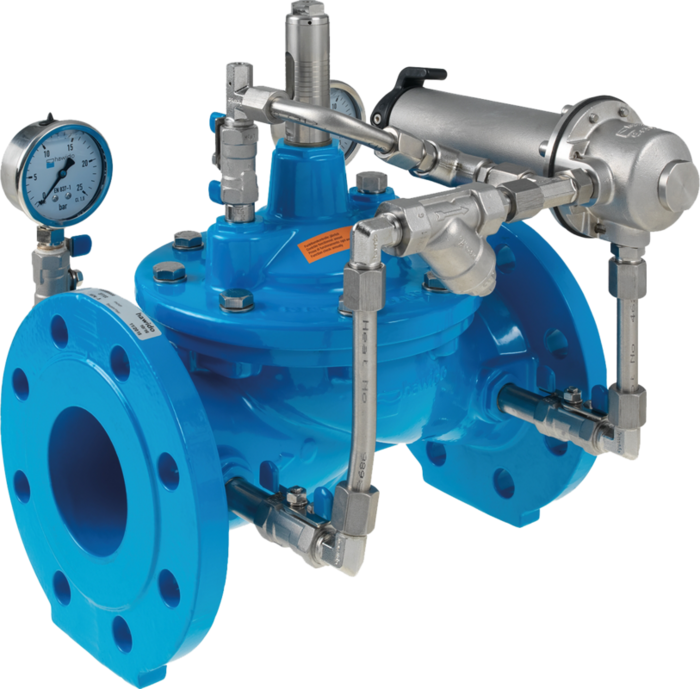

Vană de reducere a presiunii
| Material: |
Componentele corpului: GJS-400, acoperire cu pulbere epoxidică Hawle Linie de comandă: oţel inoxidabil Diafragme, garnituri: EPDM Vană pilot: oţel inoxidabil |
|---|---|
| Presiunea maxima de operare: | Vezi tabelul |
| Medie | Apă |
Vana de reducere a presiunii scade presiunea de intrare variabilă la o presiune de ieşire cu valoare constantă, chiar şi în cazul în care debitul diferă.
Utilizare:
- Reducerea presiunii, la alimentarea unui sistem
- Alimentare de urgenţă a unui al doilea sistem
Presiune de ieşire reglabilă la orice valoare din intervalul 1 - 15 bar
Presiune minimă de intrare: 1 bar
Diferenţă minimă de presiune între valoarea de intrare şi cea de ieşire a presiunii: 1 bar
Pentru dimensionare, vă rugăm să specificaţi următoarele:
- Debit (minim, mediu, maxim)
- Presiune de intrare (partea P1)
- Presiune de ieşire (partea P2)
Componente:
1: vană principală
2: vană sferică (A, B, C)
3: filtru
4: orificiu
5: vană limitatoare de debit
6: vană pilot
7: manometru cu vană sferică (A, B)
8: indicator de poziţie optic cu dop de aerisire (opţiune: indicator de poziţie electric, limitator de deschidere)
Contacte
|
Comanda nr.
|
*) |
DN |
PN max. |
PN |
L |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|
|
150000400
|
IG 1 1/2" | 16 bar | 10/16 | 210 mm | 11,00 kg | ||||
|
150000410
|
IG 2" | 16 bar | 10/16 | 210 mm | 11,00 kg | ||||
|
150004010
|
40 | 16 bar | 10/16 | 200 mm | 13,00 kg | ||||
|
150005010
|
1) | 50 | 16 bar | 10/16 | 230 mm | 17,00 kg | |||
|
150006510
|
65 | 16 bar | 10/16 | 290 mm | 21,00 kg | ||||
|
150008010
|
1) | 80 | 16 bar | 10/16 | 310 mm | 27,00 kg | |||
|
150010010
|
1) | 100 | 16 bar | 10/16 | 350 mm | 35,00 kg | |||
|
150012510
|
125 | 16 bar | 10/16 | 400 mm | 51,00 kg | ||||
|
150015010
|
1) | 150 | 16 bar | 10/16 | 480 mm | 60,00 kg | |||
|
150020010
|
200 | 10 bar | 10 | 600 mm | 114,00 kg | ||||
|
150020020
|
200 | 16 bar | 16 | 600 mm | 114,00 kg | ||||
|
150025010
|
250 | 10 bar | 10 | 730 mm | 247,00 kg | ||||
|
150025020
|
250 | 16 bar | 16 | 730 mm | 247,00 kg | ||||
|
150030010
|
300 | 10 bar | 10 | 850 mm | 358,00 kg | ||||
|
150030020
|
300 | 16 bar | 16 | 850 mm | 358,00 kg |
-
PN 25 la cerere (până DN 200)
|
Comanda nr.
|
Descrierea produsului |
|---|---|
| 019-00 | Filtru, capac lateral |
| 019-01 | Filtru cu scaun înclinat |
| 850-00 | Ștuț cu flanşe de blocare |
