015-01

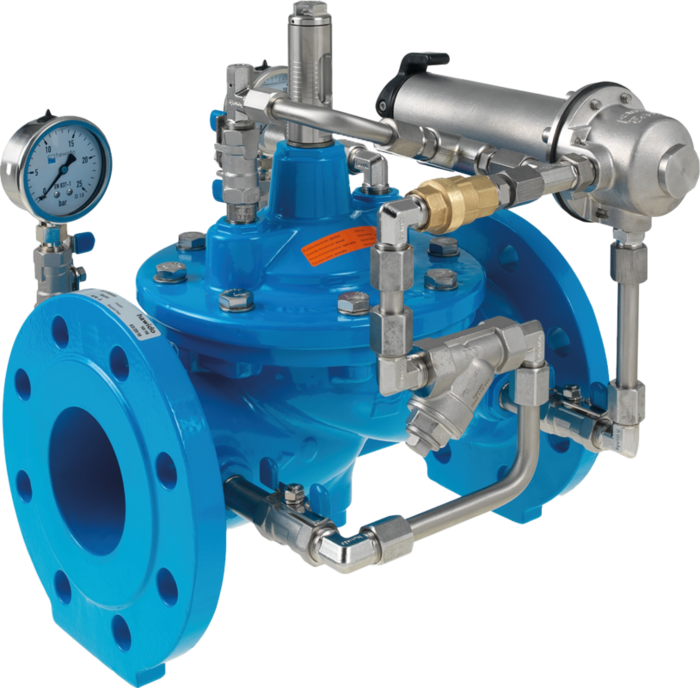

Vană de reducere a presiunii cu funcţie antiretur

Descriere:
Vana de reducere a presiunii scade presiunea de intrare variabilă la o valoare de ieşire cu valoare constantă, chiar şi în cazul în care debitul variază. Funcţia antiretur previne circulaţia în sens invers a fluidului din momentul în care valoarea presiunii de intrare devine mai mică decât cea a presiunii de ieşire.

Utilizare:
- Reducerea presiunii, la alimentarea unui sistem
- Alimentare de urgenţă a unui al doilea sistem

Presiune de ieşire reglabilă la orice valoare din intervalul 1 - 15 bar
Presiune minimă de intrare: 1 bar
Diferenţă minimă între valoarea de intrare şi cea de ieşire a presiunii: 1 bar

Pentru dimensionare, vă rugăm să specificaţi următoarele:
- Debit (minim, mediu, maxim)
- Presiune de intrare (partea P1)
- Presiune de ieşire (partea P2)

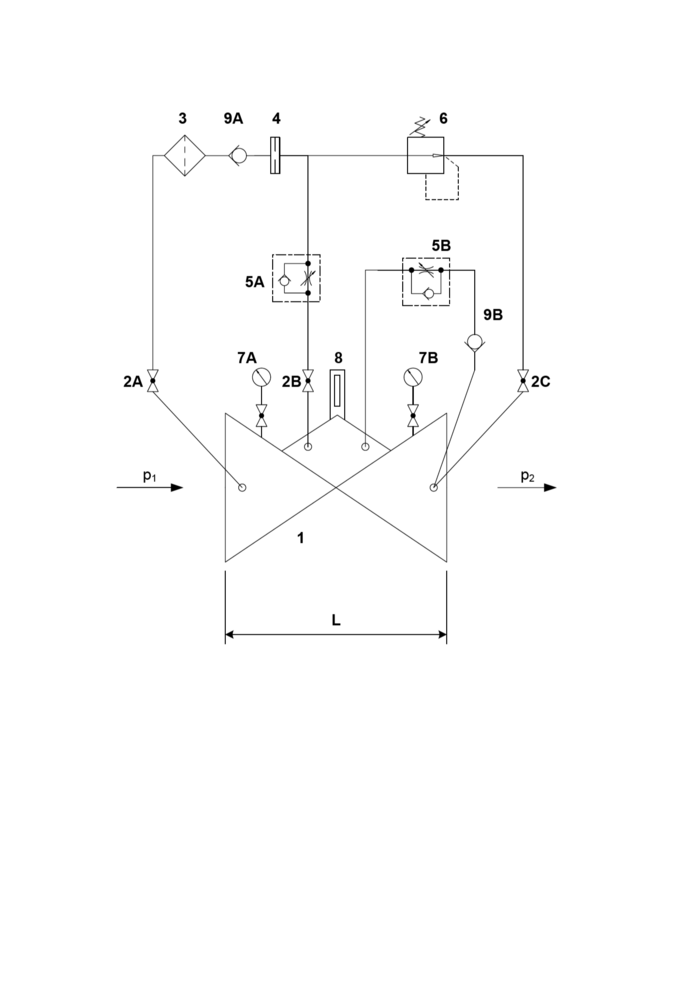

Componente:
1: vană principală
2: vană sferică (A, B, C)
3: filtru
4: orificiu
5: vană limitatoare de debit
6: vană pilot
7: manometru cu vană sferică (A, B)
8: indicator de poziţie optic cu dop de aerisire (opţiune: indicator de poziţie electric, limitator de deschidere)
9: supapă cu ac
10: vană limitatoare (A, B)
