015-02

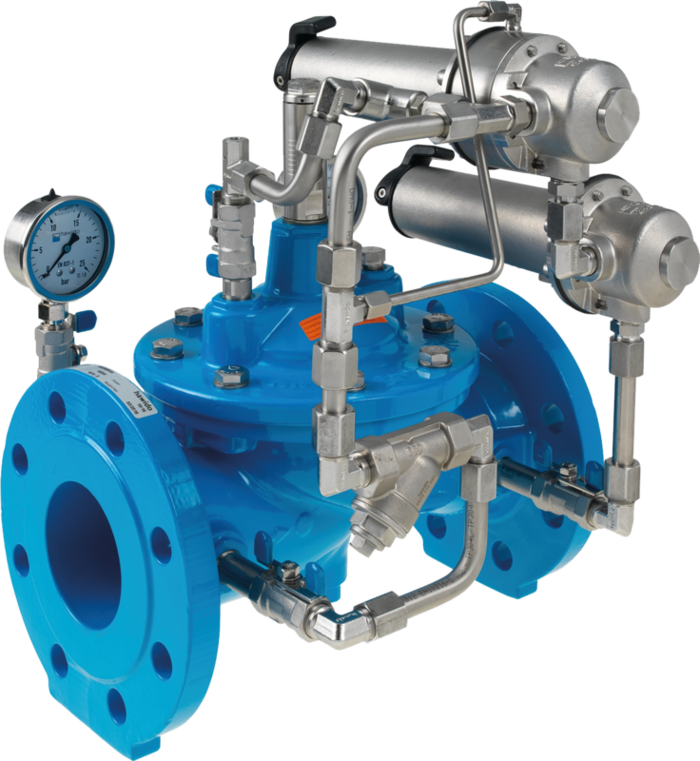

Vană de reducere a presiunii cu controlul presiunii de intrare

Vana de reducere a presiunii pentru controlul presiunii de intrare are 2 funcţii.
Prima funcţie: vana se deschide atunci când presiunea de la nivelul intrării este mai mare decât presiunea de deschidere aplicată la nivelul vanei pilot (9).
A doua funcţie: presiunea aplicată la nivelul vanei pilot (6) scade presiunea de intrare variabilă la o presiune de ieşire cu valoare constantă, chiar şi în cazul în care debitul diferă.

Utilizare:
- Reducerea presiunii pentru alimentarea sistemului cu un control simultan al presiunii de intrare
- Alimentare de urgenţă a unui al doilea sistem

Controlul presiunii de intrare: presiune de deschidere ce poate fi reglată la orice valoare în intervalul 1,5 – 12 bar.
Presiunea de ieşire poate fi reglată la orice valoare în intervalul 1,5 – 12 bar
Presiune minimă de intrare: 1 bar
Diferenţă minimă între presiunea de intrare şi cea de ieşire: 1 bar

Pentru dimensionare, vă rugăm să specificaţi următoarele:
- Debit (minim, mediu, maxim)
- Presiune de intrare (partea P1)
- Presiune de menţinere / presiune de deschidere (partea P1)
- Presiune de ieşire (partea P2)

Componente:
1: vană principală
2: vană sferică (A, B, C)
3: filtru
4: orificiu
5: vană limitatoare de debit
6: vană pilot reducere presiune
7: manometru cu vană sferică (A, B)
8: indicator de poziţie optic cu dop de aerisire (opţiune: indicator de poziţie electric, limitator de deschidere)
9: vană pilot menţinere presiune
