015-03

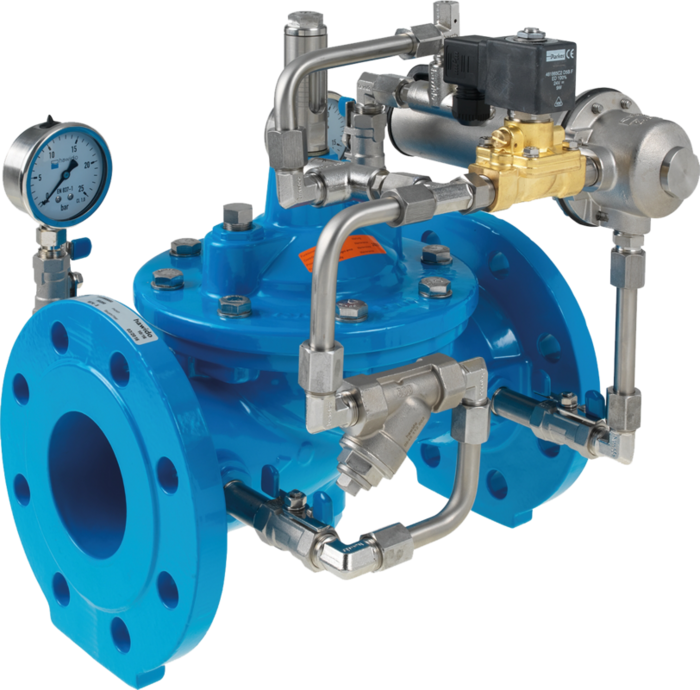

Vană de reducere a presiunii pentru acţionare electrică - închisă la curent zero

Vana de reducere a presiunii scade presiunea de intrare variabilă la o presiune de ieşire cu valoare constantă, chiar şi în cazul în care debitul diferă. Vana electromagnetică controlează umplerea şi golirea camerei pilot. Vana principală este închisă atunci când intensitatea curentului este zero şi deschisă atunci când prin ea circulă curent. Pentru a evita şocurile hidraulice, gradul de închidere poate fi reglat cu ajutorul vanei limitatoare de debit.

Versiune / poziţie a vanei principale:
- Închisă în lipsa curentului electric (cod de comandă 1503)
- Deschisă în lipsa curentului electric (cod de comandă 1504)

Utilizare:
- Reducerea presiunii, la alimentarea unui sistem
- Alimentare de urgenţă a unui al doilea sistem

Presiune de ieşire reglabilă la orice valoare din intervalul 1 - 15 bar
Presiune minimă de intrare: 1 bar
Diferenţă minimă de presiune între valoarea de intrare şi cea de ieşire a presiunii: 1 bar

Pentru dimensionare, vă rugăm să specificaţi următoarele:
- Debit (min., med., max.)
- Presiune de intrare (partea P1)
- Presiune de ieşire (partea P2)
- Tensiune (de exemplu 24 V / 230 V)
- Tip de curent (curent alternativ / curent continuu)
- Tip 1503 sau 1504

Componente:
1: vană principală
2: vană sferică (A, B, C)
3: filtru
4: orificiu
5: vană limitatoare de debit
6: vană pilot
7: manometru cu vană sferică (A, B)
8: indicator de poziţie optic cu dop de aerisire (opţiune: indicator de poziţie electric, limitator de deschidere)
9: vană electromagnetică
