015-15

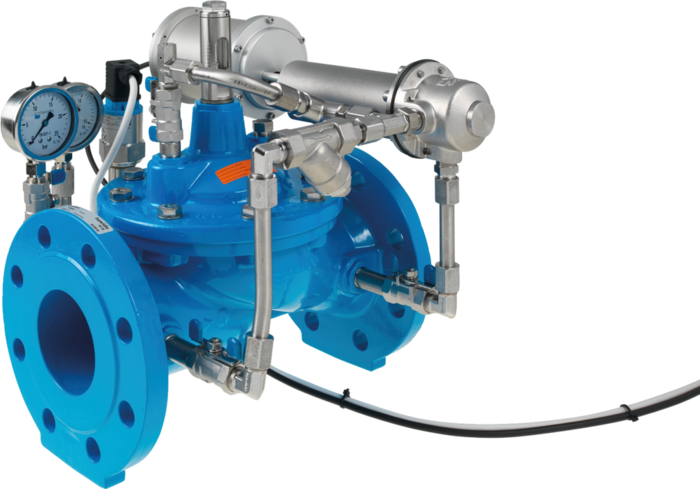

Vană de reducere a presiunii cu vană pilot acţionată de un motor

Vana de reducere a presiunii cu vană pilot motorizată reduce presiunea de intrare variabilă la o presiune de ieşire cu valoare constantă, chiar şi în cazul în care debitul diferă.

Pot fi presetate diferite presiuni de ieşire în combinaţie cu un controler PLC (nu este inclus în setul de livrare) şi vana pilot motorizată (6), de exemplu în funcţie de perioada zilei (ex. reducerea presiunii de ieşire pe timp de noapte,etc. ...). Analiza fluctuaţiei este realizată prin intermediul senzorului de presiune (9).

Utilizare:
- Reducerea presiunii, la alimentarea unui sistem
- Alimentare de urgenţă a unui al doilea sistem

Presiune de ieşire reglabilă la orice valoare din intervalul 2 - 13 bar
Presiune minimă de intrare: 1 bar
Diferenţă minimă între presiunea de intrare şi cea de ieşire: 1 bar

Pentru dimensionare, vă rugăm să specificaţi următoarele:
- Debit (minim, mediu, maxim)
- Presiune de intrare (partea P1)
- Presiune de ieşire (partea P2)

Componente:
1: vană principală
2: vană sferică (A, B, C)
3: filtru
4: orificiu
5: vană limitatoare de debit
6: vană pilot
motorizată
7: manometru cu vană sferică (A, B)
8: indicator electric de poziţie (cod de comandă 11998; trebuie să fie comandat separat!)
9: senzor de presiune (4-20 mA)

Material: Componentele corpului: GJS-400, acoperire cu pulbere epoxidică Hawle
Linie de comandă: oţel inoxidabil
Diafragme, garnituri: EPDM
Vană pilot: oţel inoxidabil
Presiunea maxima de operare: Vezi tabelul
Medie Apă
