- 1)
- Disponibil şi în varianta unghiulară, codurile produselor furnizate la cerere.
016-00

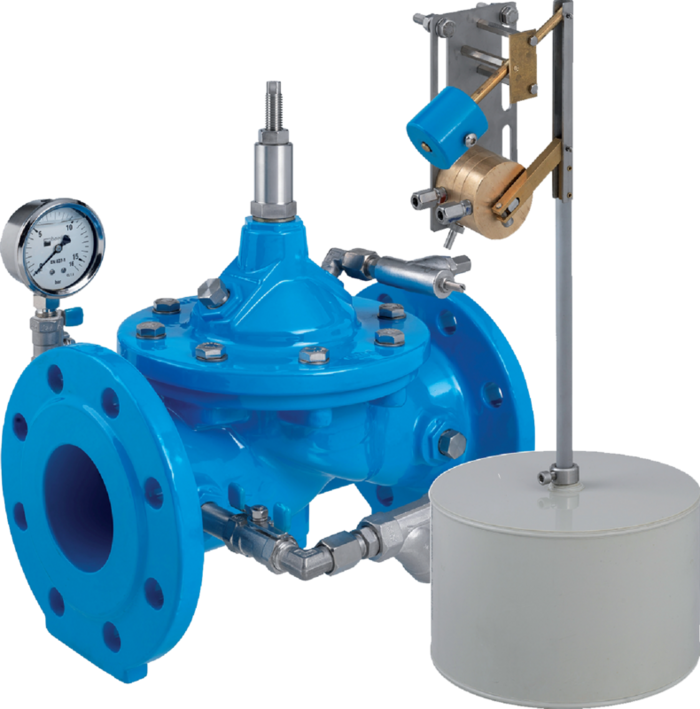

Vană flotor pentru comandă în poziţie deschisă/închisă
| Material: |
Componentele corpului: GJS-400, acoperire cu pulbere epoxidică Hawle Linie de comandă: oţel inoxidabil Diafragme, garnituri: EPDM Vană de comandă flotor: bronz / alamă / oţel inoxidabil / PVC |
|---|---|
| Presiunea maxima de operare: | Vezi tabelul |
| Medie | Apă |
Vana de pornire/oprire cu comandă flotor controlează curgerea apei într-un rezervor. Dacă nivelul din rezervor scade sub o anumită valoare minimă, vana principală este deschisă. Dacă este atins nivelul maxim de apă din rezervor, vana principală este închisă. Pentru a evita şocurile hidraulice, gradul de închidere poate fi reglat cu ajutorul vanei limitatoare de debit.
Diferenţa dintre nivelul minim al apei şi cel maxim poate fi reglată între 60 şi 900 mm cu ajutorul limitatoarelor tijei de flotor.
Presiune minimă de intrare: 1 bar
Diferenţă minimă între presiunea de intrare şi cea de ieşire: 1 bar
-Presiunea de intrare (partea P1)
-Debit maxim admis
-Diferența între nivelul minim și maxim al apei in rezervor
Pentru dimensionare, vă rugăm să specificaţi următoarele:
Componente:
1: vană principală
2: vană sferică
3: filtru
4: vană limitatoare de debit
5: vană pilot
6: flotor
7: tub de protecţie flotor (opţional)
8: indicator de poziţie sau limitator de deschidere (opţional)
9: manometru cu vană sferică
Contacte
|
Comanda nr.
|
*) |
DN |
PN max. |
PN |
L |
Medie | Greutate | A-Text | 3D | Cos |
|---|---|---|---|---|---|---|---|---|---|---|
|
160000400
|
IG 1 1/2" | 16 bar | 10/16 | 210 mm | 7,33 kg | |||||
|
160000410
|
IG 2" | 16 bar | 10/16 | 210 mm | 7,75 kg | |||||
|
160004010
|
40 | 16 bar | 10/16 | 200 mm | 18,33 kg | |||||
|
160005010
|
1) | 50 | 16 bar | 10/16 | 230 mm | 20,33 kg | ||||
|
160006510
|
65 | 16 bar | 10/16 | 290 mm | 25,33 kg | |||||
|
160008010
|
1) | 80 | 16 bar | 10/16 | 310 mm | 32,33 kg | ||||
|
160010010
|
1) | 100 | 16 bar | 10/16 | 350 mm | 40,33 kg | ||||
|
160012510
|
125 | 16 bar | 10/16 | 400 mm | 60,50 kg | |||||
|
160015010
|
1) | 150 | 16 bar | 10/16 | 480 mm | 65,50 kg | ||||
|
160020010
|
200 | 10 bar | 10 | 600 mm | 118,50 kg | |||||
|
160020020
|
200 | 16 bar | 16 | 600 mm | 118,50 kg | |||||
|
160025010
|
250 | 10 bar | 10 | 730 mm | 254,50 kg | |||||
|
160025020
|
250 | 16 bar | 16 | 730 mm | 254,50 kg | |||||
|
160030010
|
300 | 10 bar | 10 | 850 mm | 360,50 kg | |||||
|
160030020
|
300 | 16 bar | 16 | 850 mm | 360,50 kg |
-
PN 25 la cerere (până DN 200)
|
Comanda nr.
|
Descrierea produsului |
|---|---|
| 013-07 | Limitator de deschidere |
| 013-08 | Tub de protecţie flotor, inclusiv set de asamblare |
| 013-09 | Orificiu, reglabil |
| 019-00 | Filtru, capac lateral |
| 019-01 | Filtru cu scaun înclinat |
| 850-00 | Ștuț cu flanşe de blocare |
