- 1)
- Disponibil şi în varianta unghiulară, codurile produselor furnizate la cerere.
017-04

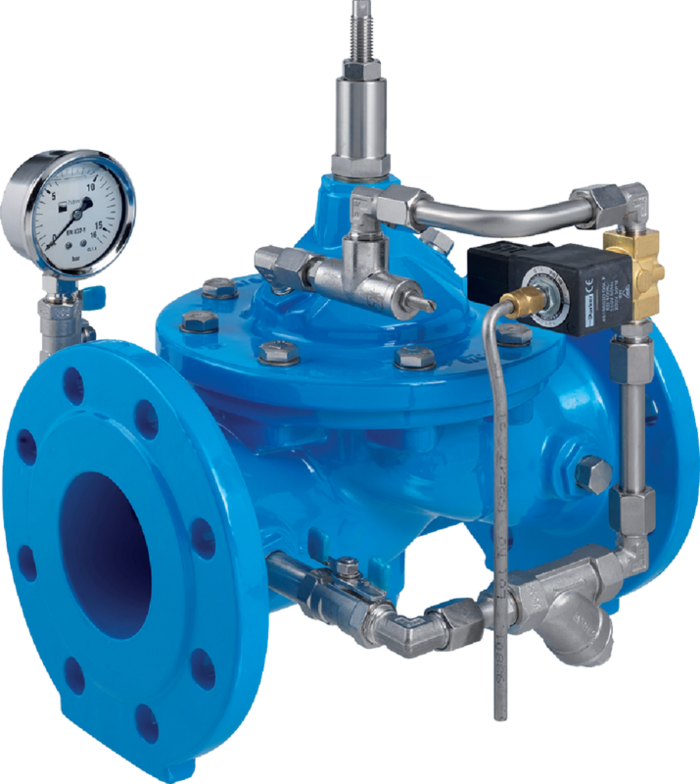

Vană de pornire/ oprire pentru acţionare electrică – deschisă la curent zero
| Material: |
Componentele corpului: GJS-400, acoperire cu pulbere epoxidică Hawle Linie de comandă: oţel inoxidabil Diafragme, garnituri: EPDM Vană electromagnetică: alamă, oţel inoxidabil |
|---|---|
| Presiunea maxima de operare: | Vezi tabelul |
| Medie | Apă |
Descriere:
Vana de pornire/oprire pentru acţionare electrică deschide sau închide zona de deschidere de la nivelul vanei principale. Vana poate fi utilizată ca alternativă la vanele de închidere cu dispozitiv electric de acţionare (respectaţi timpii de închidere).
Umplerea şi golirea camerei pilot este controlată cu ajutorul vanei electromagnetice. Vana principală este deschisă atunci când intensitatea curentului este zero şi închisă atunci când prin ea circulă curent. Pentru a evita şocurile hidraulice, gradul de închidere poate fi reglat cu ajutorul vanei limitatoare de debit.
Versiune / poziţie a vanei principale:
- Închisă în lipsa curentului electric (cod produs 1704)
- Deschisă în lipsa curentului electric (cod produs 1703)
Presiune minimă de intrare: 1 bar
Diferenţă minimă între valoarea de intrare şi cea de ieşire a presiunii: 1 bar
Pentru dimensionare, vă rugăm să specificaţi următoarele:
- Debit maxim admis
- Presiune de intrare (parte P1)
- Presiune de menţinere / contrapresiune (parte P2)
- Tensiune (de exemplu 24 V / 230 V)
- Tip de curent electric (curent alternativ / curent electric)
- Tip: 1704 sau 1703
Componente:
1: vană principală
2: vană sferică
3: filtru
4: vană limitatoare de debit
5: vană electromagnetică
6: manometru cu vană sferică
7: indicator de poziţie sau limitator de deschidere (opţional)
Contacte
|
Comanda nr.
|
*) |
PN max. |
DN |
PN |
L |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|
|
170400400
|
16 bar | 10/16 | 210 mm | 9,33 kg | |||||
|
170400410
|
16 bar | 10/16 | 210 mm | 9,33 kg | |||||
|
170404010
|
16 bar | 40 | 10/16 | 200 mm | 13,33 kg | ||||
|
170405010
|
1) | 16 bar | 50 | 10/16 | 230 mm | 21,33 kg | |||
|
170406510
|
16 bar | 65 | 10/16 | 290 mm | 26,33 kg | ||||
|
170408010
|
1) | 16 bar | 80 | 10/16 | 310 mm | 32,33 kg | |||
|
170410010
|
1) | 16 bar | 100 | 10/16 | 350 mm | 40,33 kg | |||
|
170412510
|
16 bar | 125 | 10/16 | 400 mm | 60,50 kg | ||||
|
170415010
|
1) | 16 bar | 150 | 10/16 | 480 mm | 65,50 kg | |||
|
170420010
|
10 bar | 200 | 10 | 600 mm | 119,50 kg | ||||
|
170420020
|
16 bar | 200 | 16 | 600 mm | 119,50 kg | ||||
|
170425010
|
10 bar | 250 | 10 | 730 mm | 255,50 kg | ||||
|
170425020
|
16 bar | 250 | 16 | 730 mm | 255,50 kg | ||||
|
170430010
|
10 bar | 300 | 10 | 850 mm | 358,50 kg | ||||
|
170430020
|
16 bar | 300 | 16 | 850 mm | 358,50 kg |
-
PN 25 la cerere (până DN 200)
|
Comanda nr.
|
Descrierea produsului |
|---|---|
| 019-00 | Filtru, capac lateral |
| 019-01 | Filtru cu scaun înclinat |
