- 1)
- Disponibil şi în varianta unghiulară, codurile produselor furnizate la cerere.
017-07

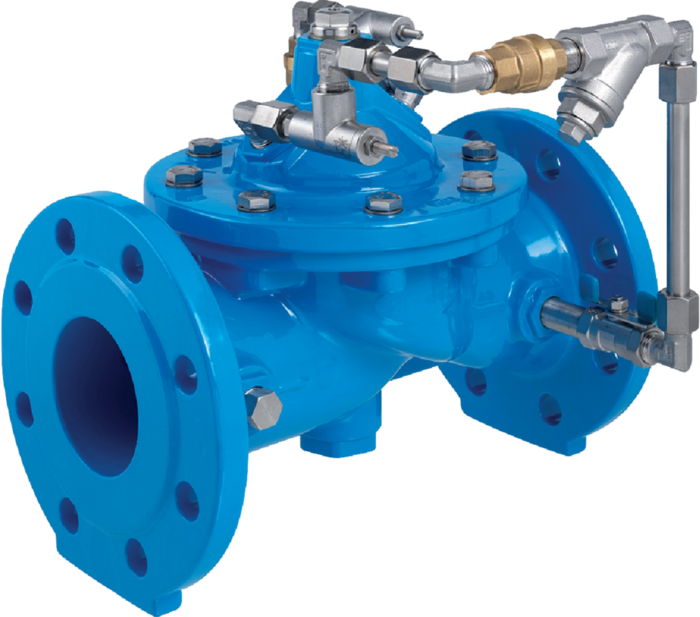

Vană antiretur
| Material: |
Componentele corpului: GJS-400, acoperire cu pulbere epoxidică Hawle Linie de comandă: oţel inoxidabil, alamă Diafragme, garnituri: EPDM Vană electromagnetică: alamă roşie, oţel inoxidabil |
|---|---|
| Presiunea maxima de operare: | Vezi tabelul |
| Medie | Apă |
Vana antiretur funcţionează ca o vană limitatoare de debit. Totuşi, gradul de deschidere şi de închidere poate fi reglat în mod independent unul faţă de celălalt cu ajutorul vanelor limitatoare (3A) şi (3B). Dacă presiunea de intrare (P1) este egală sau mai mică decât presiunea de ieşire (P2) este prevenit orice retur. Interblocarea hidraulică garantează etanşarea perfectă.
Presiune minimă de intrare: 1 bar
Pentru dimensionare, vă rugăm să specificaţi următoarele:
- Debit (mediu, maxim)
- Presiune de intrare (partea P1)
- Scădere de presiune admisă (normală: 0,2 – 0,5 bar)
Componente:
1: vană principală
2: vană sferică (A, B)
3: vană limitatoare de debit (A, B)
4: vană limitatoare de debit (A, B)
4: indicator de poziţie optic cu dop de aerisire (opţiune: indicator de poziţie electric, limitator de deschidere)
6: filtru
Contacte
|
Comanda nr.
|
*) |
DN |
PN max. |
PN |
L |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|
|
170700400
|
IG 1 1/2" | apă potabilă: 16 bar | 10/16 | 210 mm | 10,00 kg | ||||
|
170700410
|
IG 2" | apă potabilă: 16 bar | 10/16 | 210 mm | 10,00 kg | ||||
|
170704010
|
40 | apă potabilă: 16 bar | 10/16 | 200 mm | 18,00 kg | ||||
|
170705010
|
1) | 50 | apă potabilă: 16 bar | 10/16 | 230 mm | 20,00 kg | |||
|
170706510
|
65 | apă potabilă: 16 bar | 10/16 | 290 mm | 25,00 kg | ||||
|
170708010
|
1) | 80 | apă potabilă: 16 bar | 10/16 | 310 mm | 32,00 kg | |||
|
170710010
|
1) | 100 | apă potabilă: 16 bar | 10/16 | 350 mm | 40,00 kg | |||
|
170712510
|
125 | apă potabilă: 16 bar | 10/16 | 400 mm | 60,00 kg | ||||
|
170715010
|
1) | 150 | apă potabilă: 16 bar | 10/16 | 480 mm | 65,00 kg | |||
|
170720010
|
200 | apă potabilă: 10 bar | 10 | 600 mm | 118,00 kg | ||||
|
170720020
|
200 | apă potabilă: 16 bar | 16 | 600 mm | 118,00 kg | ||||
|
170725010
|
250 | apă potabilă: 10 bar | 10 | 730 mm | 254,00 kg | ||||
|
170725020
|
250 | apă potabilă: 16 bar | 16 | 730 mm | 254,00 kg | ||||
|
170730010
|
300 | apă potabilă: 10 bar | 10 | 850 mm | 358,00 kg | ||||
|
170730020
|
300 | apă potabilă: 16 bar | 16 | 850 mm | 358,00 kg |
-
PN 25 la cerere (până DN 200)
|
