- Disponibil şi în varianta unghiulară, codurile produselor furnizate la cerere.
017-09

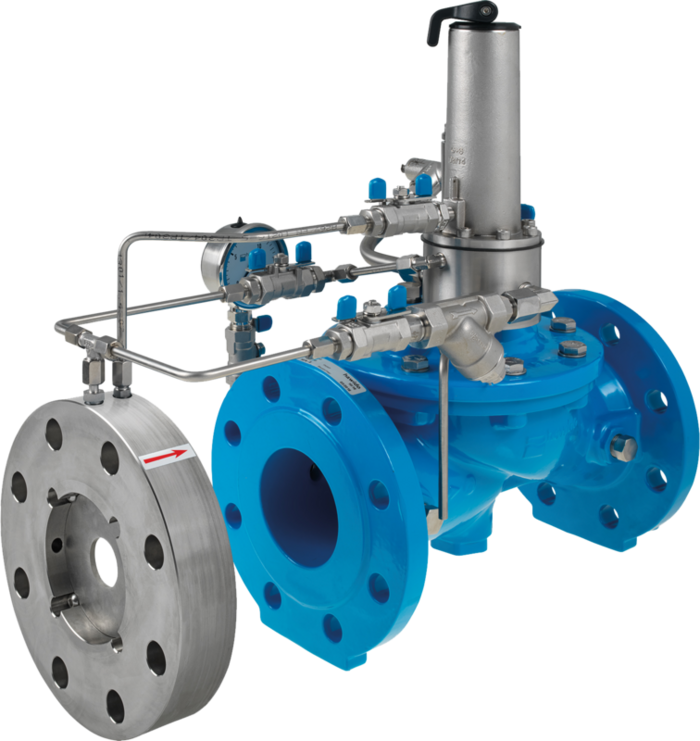

Vană de siguranţă împotriva ruperii ţevii, comandă hidraulică
| Material: |
Componente corp, locaş orificiu: GJS-400, acoperire cu pulbere epoxidică Hawle Linie de comandă: oţel inoxidabil Diafragme, garnituri: EPDM Vană electromagnetică: oţel inoxidabil |
|---|---|
| Presiunea maxima de operare: | Vezi tabelul |
| Medie | Apă |
Vana de siguranţă împotriva ruperii ţevii, cu comandă hidraulică, monitorizează valoarea debitului prin orificiul de măsurare a presiunii diferenţiale (8). În cazul ruperii ţevii este sporit debitul, iar diferenţa de presiune la nivelul orificiului de măsurare a presiunii diferenţiale (8) devine mai mare. Vana pilot de siguranţă împotriva ruperii ţevii (5) este schimbată iar vana de bază este închisă. Gradul de închidere a vanei poate fi reglat cu ajutorul vanei limitatoare de debit (4).
Presiune minimă de intrare: 1 bar (vă rugăm să luaţi în consideraţie: pierderea de presiune din cauza vanei principale şi a orificiului, de aproximativ 0,5 bar)
Aveţi grijă să asiguraţi secţiuni de liniştire a curgerii în amonte de orificiu (x = 5 x DN) şi între orificiu şi vana principală (y = 3 x DN)!
Pentru dimensionare, vă rugăm să specificaţi următoarele elemente:
- Debit maxim admis
- Presiune de intrare (partea P1)
- Presiune de ieşire (partea P2)
Componente:
1: vană principală
2: vană sferică (A, B, C)
3: filtru
4: vană limitatoare de debit
5: vană pilot
6: manometru cu vană sferică
7: indicator de poziţie optic cu dop de aerisire (opţiune: indicator de poziţie electric, limitator de deschidere)
8: orificiu pentru măsurarea presiunii diferenţiale
B: DN 40-150: 40 mm
DN 200 - 300: 44 mm
X: 5 x DN ţeavă
Y: 3 x DN ţeavă
Contacte
|
Comanda nr.
|
*) |
DN |
PN max. |
PN |
L |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|
|
170910010
|
1) | 100 | 16 bar | 10/16 | 350 mm | 40,00 kg | |||
|
170912510
|
125 | 16 bar | 10/16 | 400 mm | 60,00 kg | ||||
|
170915010
|
1) | 150 | 16 bar | 10/16 | 480 mm | 65,00 kg | |||
|
170920010
|
200 | 10 bar | 10 | 600 mm | 118,00 kg | ||||
|
170920020
|
200 | 16 bar | 16 | 600 mm | 118,00 kg | ||||
|
170925010
|
250 | 10 bar | 10 | 730 mm | 254,00 kg | ||||
|
170925020
|
250 | 16 bar | 16 | 730 mm | 254,00 kg | ||||
|
170930010
|
300 | 10 bar | 10 | 850 mm | 358,00 kg | ||||
|
170930020
|
300 | 16 bar | 16 | 850 mm | 358,00 kg |
-
PN 25 la cerere (până DN 200)
|
Comanda nr.
|
Descrierea produsului |
|---|---|
| 019-00 | Filtru, capac lateral |
| 019-01 | Filtru cu scaun înclinat |
| 850-00 | Ștuț cu flanşe de blocare |
