017-95

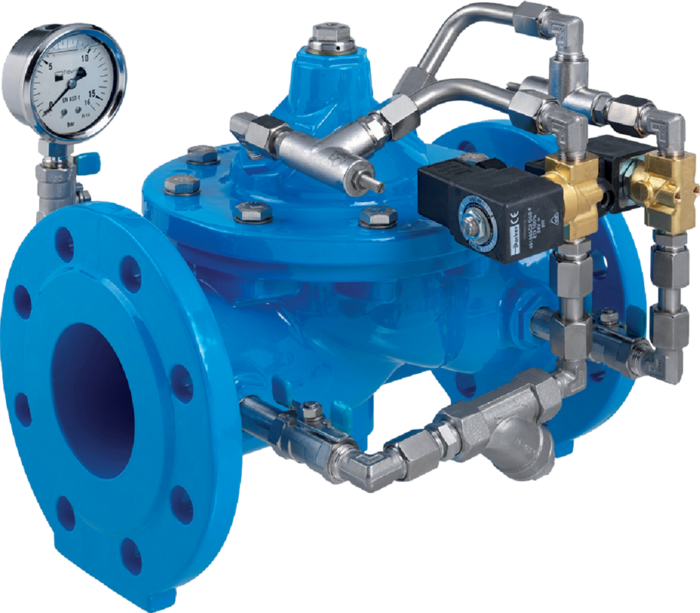

Vană de pornire/ oprire pentru acţionare electrică, acţionare pas-cu-pas - închisă la curent zero

Vana de pornire/oprire pas-cu-pas pentru acţionare electrică deschide sau închide zona de deschidere a vanei principale, atât timp cât una dintre cele două vane electromagnetice (5A, 5B) este alimentată la curent electric. Dacă vanele electromagnetice (5A, 5B) nu sunt alimentate la curent electric, vana principal rămâne închisă. Deschiderea şi închiderea vanei principale până la o anumită frecvenţă sunt realizate prin deschiderea sau închiderea lentă şi în trepte a vanelor electromagnetice (5A, 5B), precum şi prin intermediul setărilor vanelor limitatoare de debit (4A, 4B). Acţionarea electrică trebuie să fie asigurată de client.

Vana de pornire/oprire poate fi utilizată ca alternativă la vanele de închidere cu dispozitiv electric de acţionare (respectaţi timpii de închidere).

Versiuni/poziţie vană principală
- Închisă în lipsa curentului electric (cod produs 1795)
- Blocată hidraulic, în lipsa curentului electric (cod produs 1796)
- Deschisă în lipsa curentului electric (cod produs 1797)

Utilizare:
- Reglare debit (deschis/închis)
- Controlul debitului de intrare sau al debitului de ieşire (de exemplu pentru rezervoare de capacitate mare)

Presiune minimă de intrare: 1 bar
Diferenţă minimă între valoarea presiunii de intrare şi de ieşire: 1 bar

Pentru dimensionare, vă rugăm să specificaţi următoarele:
- Debit maxim
- Presiune de intrare (partea P1)
- Presiune de menţinere / contrapresiune (partea P2)
- Tensiune (de exemplu 24 V / 230 V)
- Tip de curent electric (curent alternativ / curent electric)
- Tip: 1795, 1796 sau 1797

Componente:
1: vană principală
2: vană sferică (A, B)
3: filtru
4: vană limitatoare de debit (A, B)
5: vană electromagnetică (A, B)
6: manometru cu vană sferică
7: indicator de poziţie sau limitator de deschidere (opţional)
