019-00

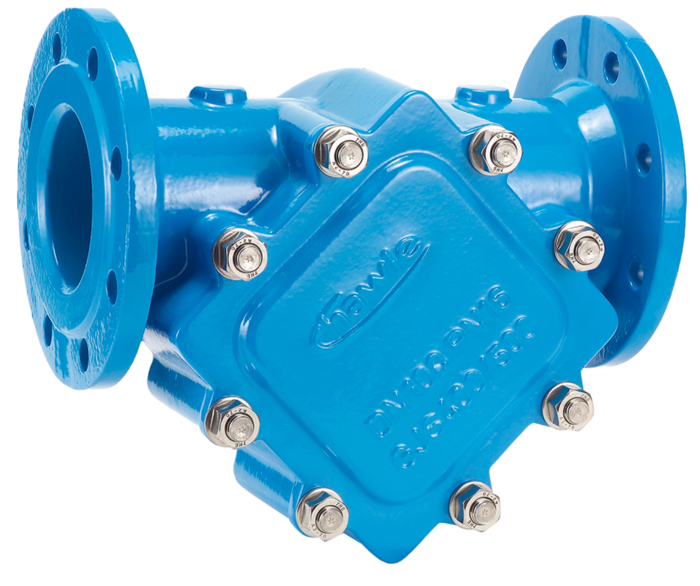

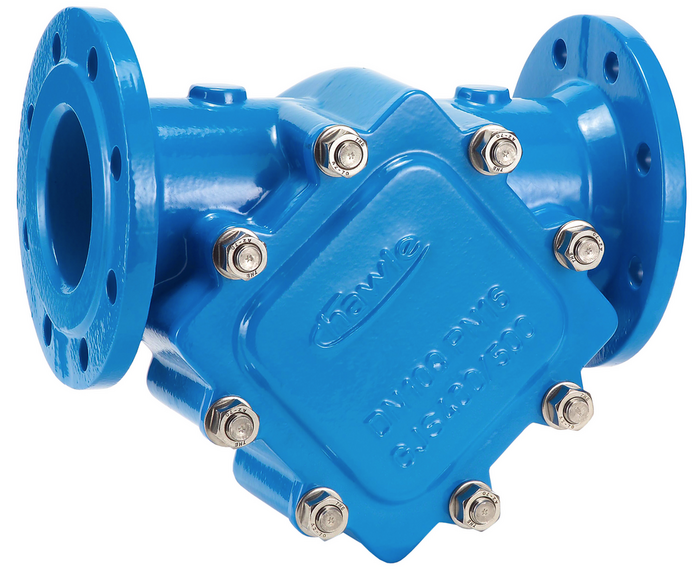

Filtru, capac lateral

Filtrul asigură protecţia ţevilor şi a vanelor împotriva pătrunderii corpurilor străine (bucăţi de lemn, pietre, fragmente rezultate de la perforări etc.). În general vă recomandăm să montaţi un filtru în amonte de fiecare vană de control pentru a asigura funcţionarea corespunzătoare.

Filtrele sunt proiectate pentru a fi montate la conducte orizontale. Acestea pot fi montate la conducte înclinate sau verticale, cu condiţia ca sensul de curgere să fie de sus în jos (respectaţi sensul indicat de săgeata de pe carcasă).

Pentru lucrările de întreţinere trebuie să asiguraţi un spaţiu de cel puţin 30 cm pe partea capacului.

Dimensiuni:
Seria standard 1

Dimensiune plasă:
DN 50-150: 0,5 x 0,5 mm
DN 200: 0,6 x 0,6 mm

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Element filtru: oţel inoxidabil
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Filtrul asigură protecţia ţevilor şi a vanelor împotriva pătrunderii corpurilor străine (bucăţi de lemn, pietre, fragmente rezultate de la perforări etc.). În general vă recomandăm să montaţi un filtru în amonte de fiecare vană de control pentru a asigura funcţionarea corespunzătoare.

Filtrele sunt proiectate pentru a fi montate la conducte orizontale. Acestea pot fi montate la conducte înclinate sau verticale, cu condiţia ca sensul de curgere să fie de sus în jos (respectaţi sensul indicat de săgeata de pe carcasă).

Pentru lucrările de întreţinere trebuie să asiguraţi un spaţiu de cel puţin 30 cm pe partea capacului.

Dimensiuni:
Seria standard 1

Dimensiune plasă:
DN 50-150: 0,5 x 0,5 mm
DN 200: 0,6 x 0,6 mm

Contacte
Lista de dorinte
Comanda nr.
*)
DN
PN max.
PN
L
H
 Medie Greutate A-Text 3D Cos
190005000
   50 apă potabilă: 16 bar 10/16 230 mm 120 mm 10,50 kg
190006500
 1) 65 apă potabilă: 16 bar 10/16 290 mm 170 mm 18,00 kg
190008000
   80 apă potabilă: 16 bar 10/16 310 mm 170 mm 19,30 kg
190010000
   100 apă potabilă: 16 bar 10/16 350 mm 205 mm 28,50 kg
190015000
   150 apă potabilă: 16 bar 10/16 480 mm 300 mm 57,50 kg
190020000
   200 apă potabilă: 16 bar 10 600 mm 380 mm 102,00 kg
190020001
   200 apă potabilă: 16 bar 16 600 mm 380 mm 102,00 kg
Lista de dorinte
1)
Ambele plăci de flanșă au câte 3 orificii de trecere și un orificiu filetat. (cuplu maxim de strângere: 100 Nm)

Opţional, cu manometru la intrare sau ieşire, la cerere

Privită din partea superioară, în toate pozițiile de montare trebuie respectată o direcție de curgere de la stânga la dreapta.

Pentru lucrările de revizie (demontarea sitei) trebuie prevăzut un spațiu liber de lucru de cel puțin 30 cm în lateralul capacului!
