019-01

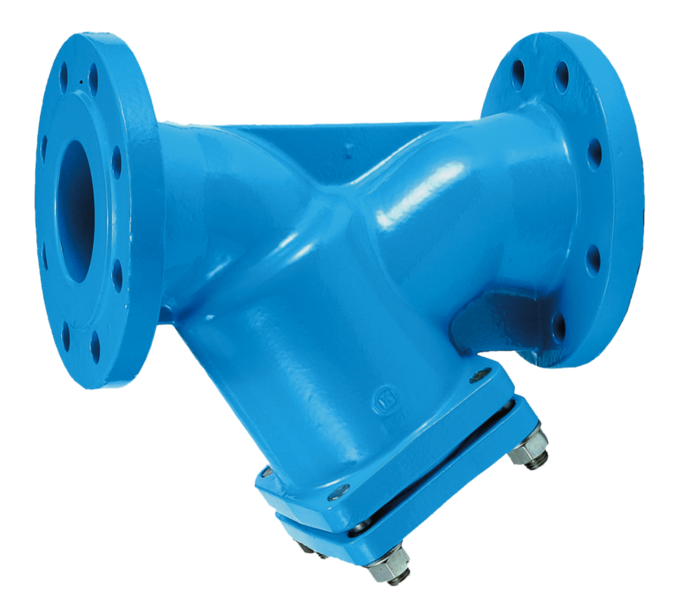

Filtru cu scaun înclinat

Filtrele asigură protecţia ţevilor şi a vanelor împotriva pătrunderii „corpurilor străine” (bucăţi de lemn, pietre, fragmente rezultate de la perforări etc.). În general vă recomandăm să montaţi un filtru în amonte de fiecare vană de control pentru a asigura funcţionarea corespunzătoare.

Filtrele sunt proiectate pentru a fi montate la conducte orizontale. Montarea la conducte înclinate sau verticale este permisă doar dacă fluidul se deplasează de sus în jos (respectaţi sensul indicat de săgeata de pe carcasă).

Atenţie: pentru lucrările de întreţinere (demontarea plasei de protecţie) trebuie să asiguraţi suficient spaţiu de lucru sub filtru, de la axul ţevii la marginea superioară a părţii de jos a căminului de vizitare (2 x H)!

Lungime:
Seria standard 1

Dimensiune plasă:
DN 40-150: 0,5 x 0,5 mm
DN 200-300: 0,6 x 0,6 mm

Citeste mai mult reduce
Material: Corp: GJL-250,acoperire cu pulbere epoxidică Hawle
Corp: GJS-500,acoperire cu pulbere epoxidică Hawle
Element sită: oţel inoxidabil
Presiunea maxima de operare: Apă potabilă: 25 bar
Medie Apă

Filtrele asigură protecţia ţevilor şi a vanelor împotriva pătrunderii „corpurilor străine” (bucăţi de lemn, pietre, fragmente rezultate de la perforări etc.). În general vă recomandăm să montaţi un filtru în amonte de fiecare vană de control pentru a asigura funcţionarea corespunzătoare.

Filtrele sunt proiectate pentru a fi montate la conducte orizontale. Montarea la conducte înclinate sau verticale este permisă doar dacă fluidul se deplasează de sus în jos (respectaţi sensul indicat de săgeata de pe carcasă).

Atenţie: pentru lucrările de întreţinere (demontarea plasei de protecţie) trebuie să asiguraţi suficient spaţiu de lucru sub filtru, de la axul ţevii la marginea superioară a părţii de jos a căminului de vizitare (2 x H)!

Lungime:
Seria standard 1

Dimensiune plasă:
DN 40-150: 0,5 x 0,5 mm
DN 200-300: 0,6 x 0,6 mm

Contacte
Lista de dorinte
Comanda nr.
*)
DN
PN max.
PN
L
H
 Medie Greutate A-Text 3D Cos
190004010
   40 apă potabilă: 16 bar 10/16 200 mm 150 mm 7,10 kg
190004030
   40 apă potabilă: 25 bar 25 200 mm 150 mm 7,30 kg
190005010
   50 apă potabilă: 16 bar 10/16 230 mm 160 mm 10,54 kg
190005030
   50 apă potabilă: 25 bar 25 230 mm 160 mm 10,64 kg
190006510
   65 apă potabilă: 16 bar 10/16 290 mm 180 mm 14,30 kg
190006530
   65 apă potabilă: 25 bar 25 290 mm 180 mm 16,00 kg
190008010
   80 apă potabilă: 16 bar 10/16 310 mm 215 mm 19,00 kg
190008030
   80 apă potabilă: 25 bar 25 310 mm 215 mm 22,00 kg
190010010
 1) 100 apă potabilă: 16 bar 10/16 350 mm 238 mm 27,20 kg
190010030
   100 apă potabilă: 25 bar 25 350 mm 238 mm 31,00 kg
190012510
   125 apă potabilă: 16 bar 10/16 400 mm 280 mm 48,00 kg
190015010
   150 apă potabilă: 16 bar 10/16 480 mm 320 mm 56,00 kg
190015030
   150 apă potabilă: 25 bar 25 480 mm 320 mm 72,00 kg
190020010
   200 apă potabilă: 16 bar 10 600 mm 405 mm 140,00 kg
190020020
   200 apă potabilă: 16 bar 16 600 mm 405 mm 140,00 kg
190020030
   200 apă potabilă: 25 bar 25 600 mm 405 mm 144,00 kg
190025010
   250 apă potabilă: 16 bar 10 730 mm 540 mm 215,00 kg
190025020
   250 apă potabilă: 16 bar 16 730 mm 540 mm 215,00 kg
190030010
   300 apă potabilă: 16 bar 10 850 mm 680 mm 300,00 kg
190030020
   300 apă potabilă: 16 bar 16 850 mm 680 mm 300,00 kg
Lista de dorinte
1)
Model DN 100 cu capac rotund

Filtrele de murdărie sunt concepute pentru a fi montate în conducte orizontale. Montarea în conducte înclinate și verticale este permisă dacă direcția de curgere este de sus în jos (respectați direcția săgeții de pe carcasă).

Pentru lucrările de revizie (demontarea sitei) trebuie prevăzut un spațiu liber de lucru de cel puțin 30 cm în lateralul capacului!
