- 1)
- Indicatoarele de poziţie DN 250 - DN 350 trebuie să fie montate din fabrică. Montarea la faţa locului nu este posibilă.
217-00

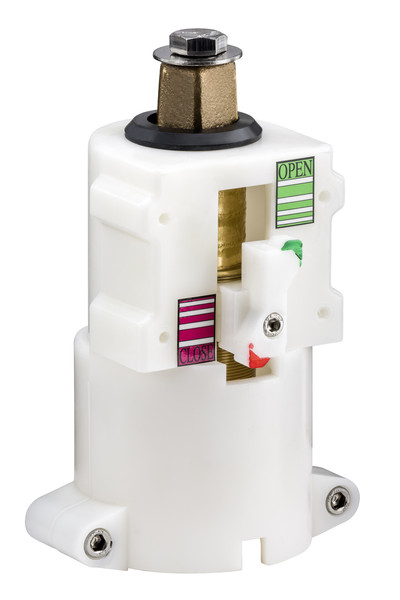

Indicator mecanic de poziţie pentru vanele „E2” şi vanele sertar pentru ape reziduale
| Material: |
Manşon de îmbinare corp şi tijă: GJS-400 Manivelă şi inel filetat: POM |
|---|---|
| Medie | Apă / Gaz |
Indicator mecanic de poziție pentru glisoare Hawle.
Sunt disponibile suporturi pentru instalarea întrerupătoarelor electrice de limitare.
Atenție: Întrerupătoarele de limită pentru indicațiile de poziție DN 50 până la DN 500 (la cerere) necesită o distanță de găuri de 40 mm și un diametru pentru șuruburile M5 pentru fixare.
Contacte
|
Comanda nr.
|
*) |
DN E2 / E3 |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|
|
2170500001
|
50 | 1,03 kg | ||||
|
2170800001
|
80 | 1,03 kg | ||||
|
2171000001
|
100 | 1,15 kg | ||||
|
2171250001
|
125 | 1,03 kg | ||||
|
2171500001
|
150 | 3,30 kg | ||||
|
2172000001
|
200 | 1,41 kg | ||||
|
2172500001
|
1) | 250 - 350 | 0,00 kg | |||
|
2174000001
|
1) | 400 | 0,00 kg |
-
Întrerupătoarele de limită pentru indicatorul de poziție DN 50 până la DN 500 (la cerere) necesită o distanță între găuri de 40 mm și un diametru al orificiului pentru șuruburile M5 pentru fixare.
|
