255-00

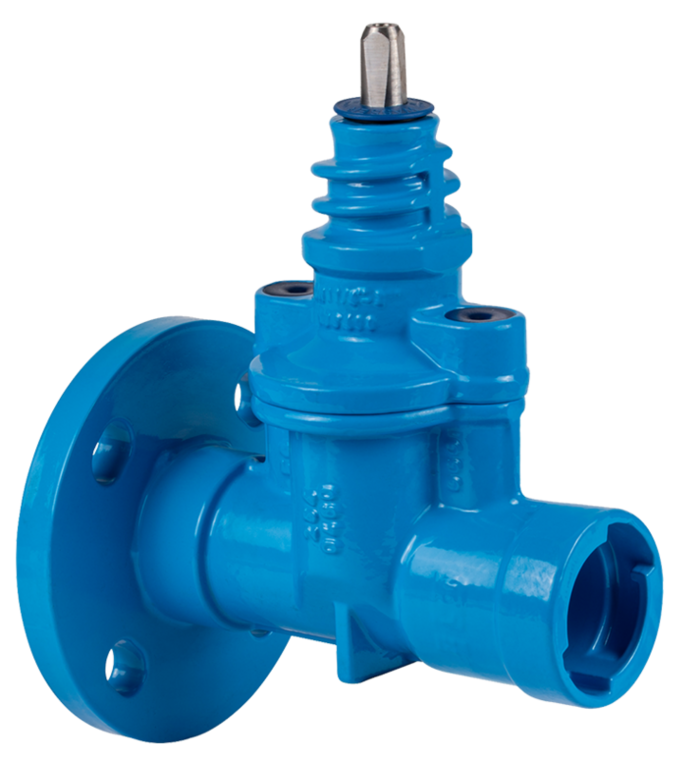

Robinet de concesie cu mufă ZAK® și flanșă
| Material: |
Carcasă și componenta superioară: GJS-400, Strat de pulbere epoxidică Hawle Tijă: oțel inoxidabil Sertar de închidere: alamă, vulcanizată conform KTW-BWGL pentru sectorul de apă potabilă Flanșă: oțel, Strat de pulbere epoxidică Hawle |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 16 bar |
| Medie | Apă |
Robinet de concesie pentru zona de tranziție de la flanșe la sistemul ZAK®.
Pe de o parte cu o mufă ZAK® pentru conexiunea armăturilor și componentelor finale ZAK®, pe cealaltă parte cu flanșe și găuri alungite pentru alinierea la flanșa opusă cu până la 6°.
Ax pătrat: 12,3 mm
Dimensiuni racord flanșă potrivit EN 1092-2
Contacte
|
Comanda nr.
|
Flanşă DN |
Etichetă |
L |
B |
H |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|
|
2550460400
|
40 | 197 mm | 150 mm | 263 mm | ZAK 46 | 5,61 kg | ||||
|
2550460500
|
50 | 197 mm | 165 mm | 270 mm | ZAK 46 | 6,10 kg | ||||
|
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
|
Documente tehnice
|
|---|
| declaration of conformity other valves |
