Codurile şi preţurile produselor pentru utilizare împreună cu ţevi PVC, la cerere.
263-00

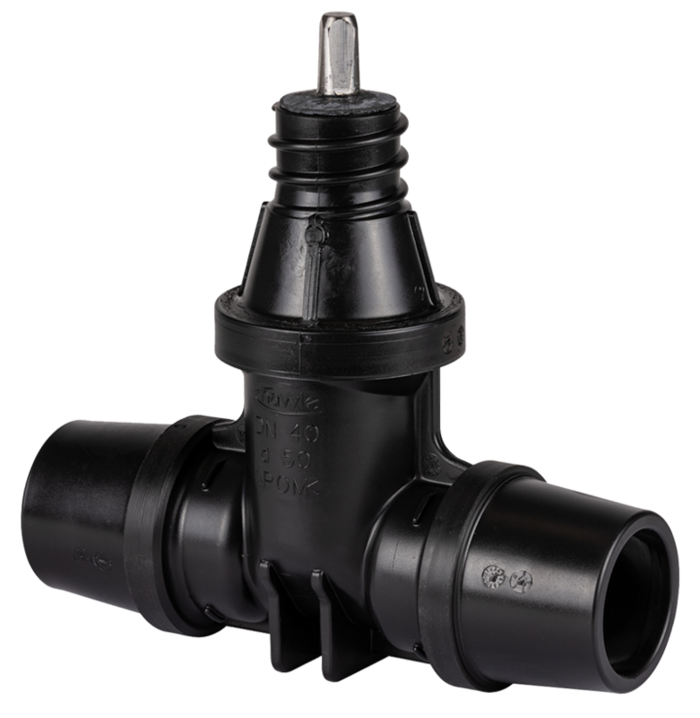

Vană de concesie POM cu mufă cu fixare „push-fit”
| Material: |
Corp şi capac: POM Tijă: oţel inoxidabil Sertare: alamă, cu EPDM vulcanizat pentru sisteme de apă potabilă |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 16 bar |
| Medie | Apă |
Vană de concesie din polioximetilenă (POM)cu două mufe cu blocare „push-fit” pentru conexiune longitudinală cu blocare cu ţevi PE, clasele PE 80 şi PE 100 conform standardului DIN 8074 şi PE-X conform standardului DIN 16893. Cu inel de prindere din corindon(cod produs 695), disponibil şi pentru inele din PVC.
Montarea ţevii direct în vană. Nu este necesar niciun adaptor pentru trecerea de la vană la fiting.
La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox (cod produs 590).
Tijă pătrată: 12,3 mm
Cuplu maxim de acţionare admis: 80 Nm
Pentru construcția de conducte subterane și în sistemele de distribuție în alimentarea cu apă potabilă. Nicio aplicație în instalare.
Contacte
|
Comanda nr.
|
*) |
PN max. |
Etichetă |
d |
L |
B |
E |
H |
H1 |
Pătratul tijei |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2630250000
|
1) | apă potabilă: 16 bar | 25 mm | 152 mm | 72 mm | 52 mm | 195 mm | 167 mm | 12,3 mm | 0,75 kg | ||||
|
2630320000
|
1) | apă potabilă: 16 bar | 32 mm | 174 mm | 72 mm | 63 mm | 195 mm | 167 mm | 12,3 mm | 0,90 kg | ||||
|
2630400000
|
1) | apă potabilă: 16 bar | 40 mm | 208 mm | 89 mm | 78 mm | 232 mm | 197 mm | 12,3 mm | 1,55 kg | ||||
|
2630500000
|
1) | apă potabilă: 16 bar | 50 mm | 246 mm | 89 mm | 92 mm | 238 mm | 197 mm | 12,3 mm | 1,70 kg | ||||
|
2630630000
|
1) | apă potabilă: 16 bar | 63 mm | 261 mm | 105 mm | 100 mm | 269 mm | 213 mm | 12,3 mm | 2,15 kg | ||||
|
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
