401-00

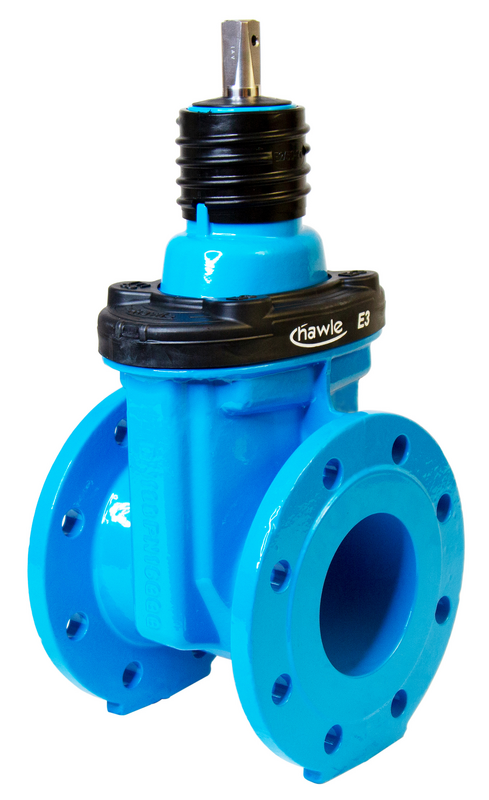

Vană sertar "E2” și "E3" PN 25 cu flanşă corp plat, serie standard F 14
| Material: |
Carcasă: GJS-400, acoperire cu pulbere epoxidică Hawle Ax: oțel inoxidabil Piuliță canelată: alamă Pană: GJS-400, EPDM interior și exterior conform KTW-BWGL pentru apă Etanșări: EPDM conform KTW-BWGL pentru apă Protecție E3 margini: PE |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 25 bar |
| Medie | Apă |
Vană sertar cu corp plat pentru valori ale presiunii de funcţionare până la 25 bari, cu două capete cu flanşă conform standardului EN 1092-2. Vana poate fi acţionată prin intermediul roții de manevră, tijei extensibile sau cu acționare electrică (la cerere).
Dimensiune faţă în faţă:
Gamă standard 14, conform standardului DIN EN 558-1
Dimensiuni flanşă adecvată: conform standardului EN 1092-2
Contacte
|
Comanda nr.
|
DN |
PN max. |
PN |
Tip/Ieşire |
L |
H |
Pătratul tijei |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
4010500003
|
50 | 25 bar | 25 | Typ E3 | 150 mm | 235 mm | 14,3 mm | 10,00 kg | |||
|
4010650003
|
65 | 25 bar | 25 | Typ E3 | 170 mm | 305 mm | 17,3 mm | 15,80 kg | |||
|
4010800003
|
80 | 25 bar | 25 | Typ E3 | 180 mm | 315 mm | 17,3 mm | 17,90 kg | |||
|
4011000003
|
100 | 25 bar | 25 | Typ E3 | 190 mm | 345 mm | 19,3 mm | 24,50 kg | |||
|
4011250003
|
125 | 25 bar | 25 | Typ E3 | 200 mm | 420 mm | 19,3 mm | 34,00 kg | |||
|
4011500003
|
150 | 25 bar | 25 | Typ E3 | 210 mm | 435 mm | 19,3 mm | 40,00 kg | |||
|
4012000003
|
200 | 25 bar | 25 | Typ E3 | 230 mm | 540 mm | 24,3 mm | 68,00 kg |
|
