404-00

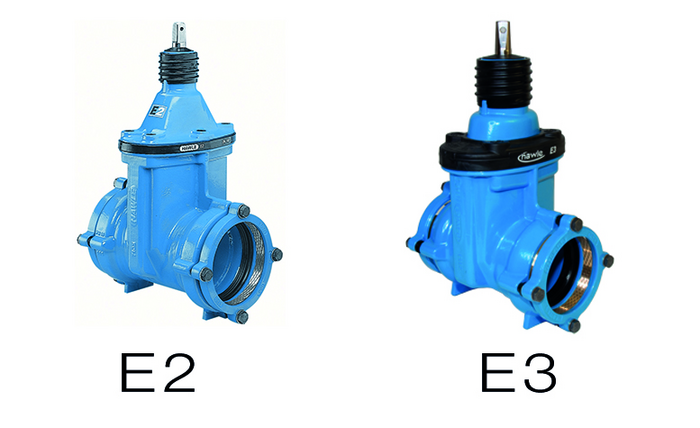

Vană "E3" - Sistem 2000

Vană de închidere cu două racorduri tip „push-fit”, pentru conexiune longitudinală cu blocare cu ţevi PE, clasele PE 80 şi PE 100, conform standardului DIN 8074 şi ţevi PVC, conform standardului DIN 8062. Ideală pentru utilizare ca vană de secţiune.

Conducta este etanşată cu o garnitură de etanşare. Datorită conturului garniturii de etanşare, capătul ţevii poate fi împins cu uşurinţă în camera de etanşare. Conexiunea cu blocare acţionează independent faţă de garnitura ţevii şi este realizată prin strângerea inelului de blocare.

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox (cod produs 590).

Citeste mai mult reduce
Material: Carcasă: GJS-400, acoperire cu pulbere epoxidică Hawle
Ax: oțel inoxidabil
Piuliță canelată: alamă
Pană: GJS-400, EPDM interior și exterior conform KTW-BWGL pentru apă
Etanșări: EPDM conform KTW-BWGL pentru apă
Inel de prindere: DN 50 - DN 250 alamă, din DN 300 gunmetal
Protecție E3 margini: PE
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Vană de închidere cu două racorduri tip „push-fit”, pentru conexiune longitudinală cu blocare cu ţevi PE, clasele PE 80 şi PE 100, conform standardului DIN 8074 şi ţevi PVC, conform standardului DIN 8062. Ideală pentru utilizare ca vană de secţiune.

Conducta este etanşată cu o garnitură de etanşare. Datorită conturului garniturii de etanşare, capătul ţevii poate fi împins cu uşurinţă în camera de etanşare. Conexiunea cu blocare acţionează independent faţă de garnitura ţevii şi este realizată prin strângerea inelului de blocare.

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox (cod produs 590).

Contacte
Lista de dorinte
Comanda nr.

DN
PN max.
L
d
L1
H
Pătratul tijei

Tip țeavă
Tip de ţeavă
 Medie Greutate A-Text Cos
4040500633
 50 apă potabilă: 16 bar 225 mm   85 mm 235 mm 14,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 8,80 kg
4040650753
 65 apă potabilă: 16 bar 240 mm   85 mm 305 mm 17,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 13,70 kg
4040800903
 80 apă potabilă: 16 bar 240 mm 90 mm 90 mm 315 mm 17,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 15,70 kg
4041001103
 100 apă potabilă: 16 bar 250 mm   90 mm 345 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 20,00 kg
4041001253
 100 apă potabilă: 16 bar 260 mm   90 mm 345 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 24,40 kg
4041251253
 125 apă potabilă: 16 bar 280 mm   90 mm 420 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 30,08 kg
4041251403
 125 apă potabilă: 16 bar 280 mm 140 mm 95 mm 420 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 32,50 kg
4041501603
 150 apă potabilă: 16 bar 315 mm   110 mm 435 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 36,50 kg
4041501803
 150 apă potabilă: 16 bar 340 mm   120 mm 435 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 43,60 kg
4042002003
 200 apă potabilă: 16 bar 365 mm   130 mm 540 mm 24,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 65,40 kg
4042002253
 200 apă potabilă: 16 bar 365 mm   130 mm 540 mm 24,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 69,50 kg
4042502503
 250 apă potabilă: 16 bar 400 mm   145 mm 650 mm 27,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 104,50 kg
4042502803
 250 apă potabilă: 16 bar 420 mm   150 mm 650 mm 27,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 112,60 kg
4043003153
 300 apă potabilă: 16 bar 470 mm   175 mm 735 mm 27,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 171,00 kg
Lista de dorinte

Pentru țevile din PE cu pereți subțiri (grosimea peretelui de până la 3 mm) și pentru țevile de vid, este prescrisă utilizarea unei bucșe de susținere
