- 1)
- A se utiliza tije de acționare telescopice 910-00, 960-00 sau 962-00
- 2)
- A se utiliza tije de acționare telescopice 900-00, 950-00 sau 952-00
405-00

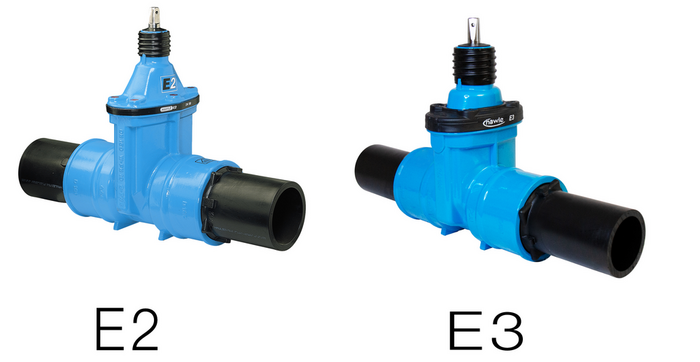

Vană sertar "E2” și "E3"cu capete pentru sudură PE


Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă: oţel inoxidabil Piuliţă trapezoidală: alamă Sertar: GJS-400, cu EPDM la interior şi la exterior pentru apă Garnituri: EPDM pentru apă Capăt PE: PE 100, inclusiv suport liniar din oţel inoxidabil |
---|---|
Presiunea maxima de operare: | Vezi tabelul |
Medie | Apă |
Vană de închidere cu două capete PE pentru sudură cu ţevi PE, utilizând procedeul de sudură prin rezistenţă sau sudură cu pană fierbinte. Capetele din PE sunt blocate din fabrică împotriva rotirii.
Contacte
Comanda nr.
|
*) |
DN |
Etichetă |
PN max. |
d |
L |
L1 |
B |
H |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4050321000
|
1) | 25 | apă potabilă SDR 11: 16 bar | 32 mm | 520 mm | 160 mm | 2,9 mm | 160 mm | 3,15 kg | ||||
4050401000
|
1) | 32 | apă potabilă SDR 11: 16 bar | 40 mm | 555 mm | 160 mm | 3,7 mm | 190 mm | 5,00 kg | ||||
4050501000
|
1) | 40 | apă potabilă SDR 11: 16 bar | 50 mm | 575 mm | 165 mm | 4,6 mm | 195 mm | 5,90 kg | ||||
4050633006
|
2) | 50 | apă potabilă SDR 11: 16 bar | 650 mm | 185 mm | 5,8 mm | 235 mm | 11,80 kg | |||||
4050753006
|
2) | 65 | apă potabilă SDR 11: 16 bar | 660 mm | 180 mm | 6,8 mm | 305 mm | 16,70 kg | |||||
4050753007
|
2) | 65 | apă potabilă SDR 17: 10 bar | 660 mm | 180 mm | 4,5 mm | 305 mm | 17,00 kg | |||||
4050903006
|
2) | 80 | apă potabilă SDR 11: 16 bar | 670 mm | 180 mm | 8,2 mm | 315 mm | 20,00 kg | |||||
4050903007
|
2) | 80 | apă potabilă SDR 17: 10 bar | 670 mm | 180 mm | 5,4 mm | 315 mm | 20,10 kg | |||||
4051103006
|
2) | 100 | apă potabilă SDR 11: 16 bar | 710 mm | 185 mm | 10 mm | 345 mm | 27,50 kg | |||||
4051103007
|
2) | 100 | apă potabilă SDR 17: 10 bar | 710 mm | 185 mm | 6,6 mm | 345 mm | 27,50 kg | |||||
4051253006
|
2) | 100 | apă potabilă SDR 11: 16 bar | 755 mm | 180 mm | 11,4 mm | 345 mm | 33,00 kg | |||||
4051253007
|
2) | 100 | apă potabilă SDR 17: 10 bar | 755 mm | 180 mm | 7,4 mm | 345 mm | 33,00 kg | |||||
4051403006
|
2) | 125 | apă potabilă SDR 11: 16 bar | 755 mm | 180 mm | 12,7 mm | 120 mm | 31,40 kg | |||||
4051403007
|
2) | 125 | apă potabilă SDR 17: 10 bar | 780 mm | 180 mm | 8,3 mm | 420 mm | 31,40 kg | |||||
4051603006
|
2) | 150 | apă potabilă SDR 11: 16 bar | 790 mm | 180 mm | 14,6 mm | 460 mm | 52,50 kg | |||||
4051603007
|
2) | 150 | apă potabilă SDR 17: 10 bar | 790 mm | 180 mm | 9,5 mm | 460 mm | 52,50 kg | |||||
4051803006
|
2) | 150 | apă potabilă SDR 11: 16 bar | 810 mm | 175 mm | 16,4 mm | 435 mm | 57,40 kg | |||||
4051803007
|
2) | 150 | apă potabilă SDR 17: 10 bar | 810 mm | 180 mm | 10,7 mm | 435 mm | 57,40 kg | |||||
4052002006
|
2) | 200 | apă potabilă SDR 11: 16 bar | 200 mm | 895 mm | 190 mm | 18,2 mm | 565 mm | 79,00 kg | ||||
4052003007
|
2) | 200 | apă potabilă SDR 17: 10 bar | 895 mm | 190 mm | 11,9 mm | 540 mm | 87,60 kg | |||||
4052253006
|
2) | 200 | apă potabilă SDR 11: 16 bar | 895 mm | 190 mm | 20,5 mm | 540 mm | 89,60 kg | |||||
4052253007
|
2) | 200 | apă potabilă SDR 17: 10 bar | 895 mm | 190 mm | 13,4 mm | 540 mm | 89,60 kg | |||||
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
Documente tehnice
|
---|
declaration of conformity other valves |
