409-00

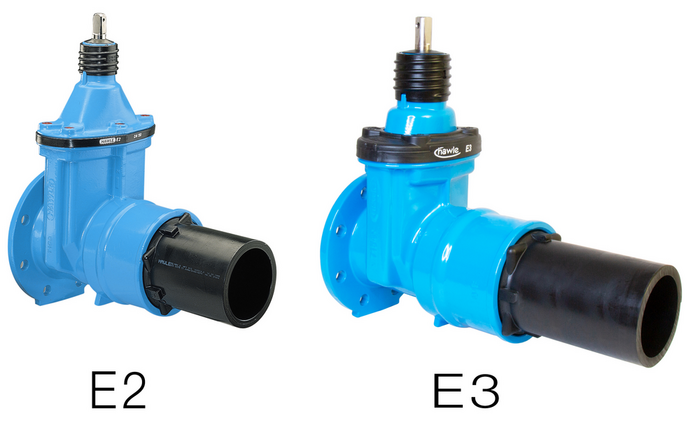

Vană sertar E2 și E3 cu flanşă/racord de capăt țeavă PE

Vană de concesie, cu o flanşă conform standardului EN 1092-2, cu un capăt PE pentru sudare la ţevi PE, prin procedeul de sudură prin rezistenţă sau sudură cu pană fierbinte. Capătul din PE este blocat din fabrică împotriva rotirii.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă: oţel inoxidabil
Piuliţă trapezoidală: alamă
Sertar: GJS-400, cu EPDM la interior şi la exterior pentru apă
Garnituri: EPDM pentru apă
Capăt PE: ţeavă PE, PE 100, inclusiv suporți liniari din oţel inoxidabil
Presiunea maxima de operare: Vezi tabelul
Medie Apă

Vană de concesie, cu o flanşă conform standardului EN 1092-2, cu un capăt PE pentru sudare la ţevi PE, prin procedeul de sudură prin rezistenţă sau sudură cu pană fierbinte. Capătul din PE este blocat din fabrică împotriva rotirii.

Contacte
Lista de dorinte
Comanda nr.

DN
PN max.
PN
d
Tip/Ieşire
L
L1
B
H
SDR
 Medie Greutate A-Text Cos
4090501003
 50 apă potabilă SDR 11: 16 bar 10/16 63 mm Typ E3 400 mm 185 mm 8,5 mm 235 mm 11 10,00 kg
4090651003
 65 apă potabilă SDR 11: 16 bar 10/16 75 mm Typ E3 415 mm 180 mm 6,8 mm 305 mm 11 13,00 kg
4090801003
 80 apă potabilă SDR 11: 16 bar 10/16 90 mm Typ E3 425 mm 180 mm 8,2 mm 315 mm 11 18,00 kg
4091001003
 100 apă potabilă SDR 11: 16 bar 10/16 110 mm Typ E3 450 mm 185 mm 10 mm 345 mm 11 25,00 kg
4091261003
 125 apă potabilă SDR 11: 16 bar 10/16 140 mm Typ E3 490 mm 180 mm 12,7 mm 420 mm 11 37,80 kg
4091501003
 150 apă potabilă SDR 11: 16 bar 10/16 160 mm Typ E3 500 mm 180 mm 14,6 mm 435 mm 11 44,20 kg
4091801003
 150 apă potabilă SDR 11: 16 bar 10/16 180 mm Typ E3 510 mm 175 mm 16,4 mm 435 mm   48,00 kg
4092001003
 200 apă potabilă SDR 11: 10 bar 10 200 mm Typ E3 560 mm 190 mm 18,2 mm 540 mm   73,00 kg
4092011003
 200 apă potabilă SDR 11: 10 bar 10 225 mm Typ E3 560 mm 190 mm 20,5 mm 540 mm   74,00 kg
Lista de dorinte

Versiunea SDR 17 la cerere
