- Avantaj în cazul flanşelor cu patru găuri (standard vechi): flanşa poate fi rotită.
411-00

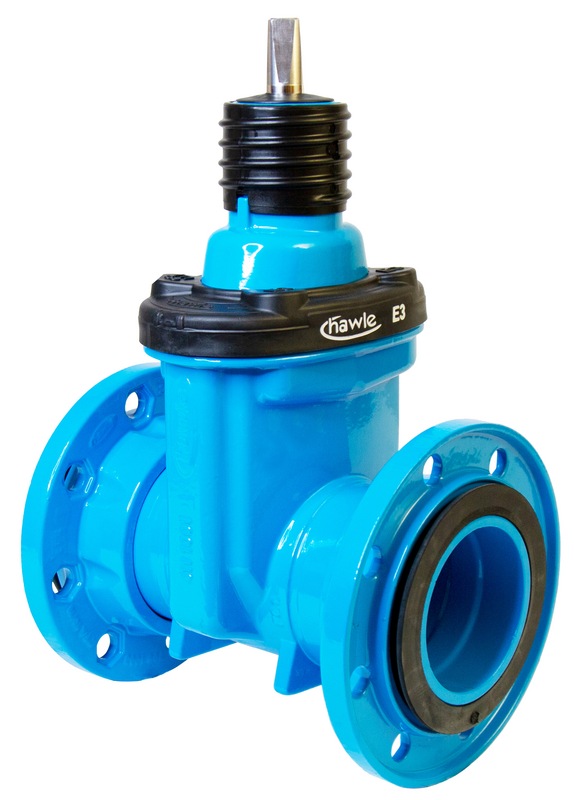

Vană de "E2” și "E3" de schimb, serie standard F 15, cu flanşe libere, corp oval
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă: oţel inoxidabil Piuliţă trapezoidală: alamă Sertar: GJS-400, cu EPDM la interior şi la exterior pentru apă Garnituri: EPDM pentru apă |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 16 bar |
| Medie | Apă |
Pe lângă utilizarea sa în cadrul construcţiilor noi, vana de schimb Hawle cu sistem de flanşe de blocare libere este adecvată mai ales pentru schimbarea vanelor existente.
Garniturile plate sunt deja incluse în garniturile circulare. De aceea nu sunt necesaare fixări între flanşe.
În plus, sistemul de flanşe libere prezintă avantaje în ceea ce priveşte depozitarea. Flanşele pot fi schimbate uşor şi rapid de la PN 10 la PN 16 sau invers. În afară de funcţia sa de bază de vană de închidere, vana poate fi utilizată şi ca piesă de demontare datorită sistemului cu flanşe libere integral (nu este necesară nicio altă piesă de demontare).
Vana de schimb poate fi scurtată cu 20 - 50 mm la fiecare capăt, în funcţie de lăţimea nominală. Notă: atunci când vana este scurtată, nu mai este asigurată o conexiune cu blocare.
Vana poate fi acţionată prin intermediul roții de manevră, tijei extensibile sau cu acţionare electrică (la cerere).
Dimensiuni flanşă conform standardului EN 1092-2
Dimensiune faţă în faţă:
Gamă standard 15 conform standardului DIN EN 558-1
Contacte
|
Comanda nr.
|
*) |
DN |
Etichetă |
PN |
Tip/Ieşire |
L |
H |
Pătratul tijei |
Medie | Greutate | A-Text | 3D | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4110400000
|
40 | 10/16 | Typ E2 | 240 mm | 200 mm | 12,3 mm | 8,46 kg | ||||||
|
4110500003
|
50 | 10/16 | Typ E3 |
250 mm | 235 mm | 14,3 mm | 12,00 kg | ||||||
|
4110650003
|
65 | 10/16 | Typ E3 | 270 mm | 305 mm | 17,3 mm | 18,10 kg | ||||||
|
4110800003
|
1) | 80 | 10/16 | Typ E3 | 280 mm | 315 mm | 17,3 mm | 20,40 kg | |||||
|
4111000003
|
100 | 10/16 | Typ E3 | 300 mm | 345 mm | 19,3 mm | 26,00 kg | ||||||
|
4111250003
|
125 | 10/16 | Typ E3 | 325 mm | 420 mm | 19,3 mm | 41,50 kg | ||||||
|
4111500003
|
150 | 10/16 | Typ E3 | 350 mm | 435 mm | 19,3 mm | 47,00 kg | ||||||
|
4112000003
|
200 | 10 | Typ E3 | 400 mm | 540 mm | 24,3 mm | 72,50 kg | ||||||
|
4112000063
|
200 | 16 | Typ E3 | 400 mm | 540 mm | 24,3 mm | 72,00 kg | ||||||
|
4112500003
|
250 | 10 | Typ E3 | 450 mm | 650 mm | 27,3 mm | 102,00 kg | ||||||
|
4112500063
|
250 | 16 | Typ E3 | 450 mm | 650 mm | 27,3 mm | 102,00 kg | ||||||
|
4113000003
|
300 | 10 | Typ E3 | 500 mm | 735 mm | 27,3 mm | 164,00 kg | ||||||
|
4113000063
|
300 | 16 | Typ E3 | 500 mm | 735 mm | 27,3 mm | 164,00 kg | ||||||
|
4114000003
|
400 | 10 | Typ E3 | 600 mm | 925 mm | 32,3 mm | 301,00 kg | ||||||
|
4114000063
|
400 | 16 | Typ E3 | 600 mm | 925 mm | 32,3 mm | 302,00 kg | ||||||
|
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
-
Flanşă liberă cu alezaj special, la cerere
