- Avantaj în cazul flanşelor cu patru găuri (standard vechi): flanşa poate fi rotită.
412-00

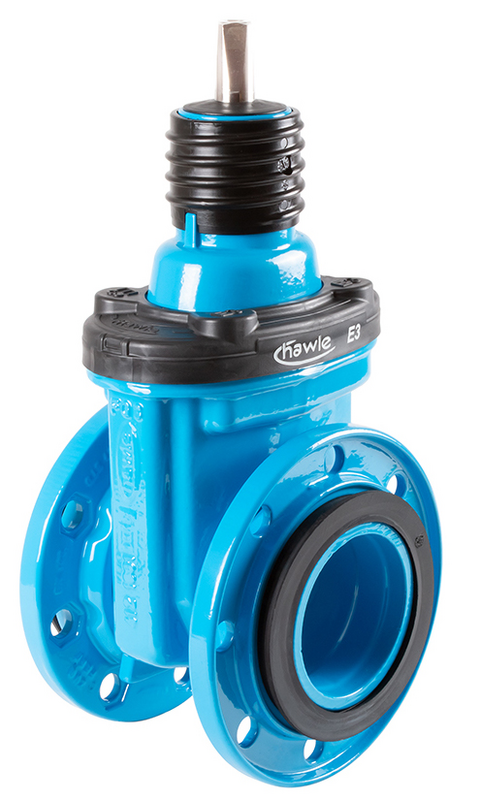

Vană sertar de schimb "E2” și "E3" , serie standard F 14, cu flanşe libere, corp plat
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă: oţel inoxidabil Piuliţă trapezoidală: alamă Sertar: GJS-400, cu EPDM la interior şi la exterior pentru apă Garnituri: EPDM pentru apă |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 16 bar |
| Medie | Apă |
Pe lângă utilizarea sa în cadrul construcţiilor noi, vana de schimb Hawle cu sistem de flanşe de blocare libere este adecvată mai ales pentru schimbarea vanelor existente.
Garniturile plate sunt deja incluse în garniturile circulare. De aceea, îmbinarea între flanşe nu este necesară.
În plus, sistemul de flanşe libere prezintă avantaje în ceea ce priveşte depozitarea. Flanşele pot fi schimbate uşor şi rapid de la PN 10 la PN 16 sau invers. În afară de funcţia sa de bază de vană de închidere, vana de schimb poate fi utilizată şi ca piesă de demontare datorită sistemului cu flanşe libere integrat (nu este necesară nicio altă piesă de demontare).
Vana poate fi acţionată prin intermediul roții de manevră, al tijei extensibile sau cu acţionare electrică (la cerere).
Dimensiuni flanşă conform standardului EN 1092-2
Dimensiune faţă în faţă:
Gamă standard 14 conform standardului DIN EN 558-1
Contacte
|
Comanda nr.
|
*) |
DN |
PN |
Tip/Ieşire |
L |
B |
H |
H1 |
Pătratul tijei |
Medie | Greutate | A-Text | 3D | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4120800003
|
1) | 80 | 10/16 | Typ E3 | 180 mm | 180 mm | 413 mm | 313 mm | 17,3 mm | 17,50 kg | ||||
|
4121000003
|
100 | 10/16 | Typ E3 | 190 mm | 212 mm | 453 mm | 343 mm | 19,3 mm | 22,50 kg | |||||
|
4121250003
|
125 | 10/16 | Typ E3 | 200 mm | 289 mm | 546 mm | 421 mm | 19,3 mm | 36,00 kg | |||||
|
4121500003
|
150 | 10/16 | Typ E3 | 210 mm | 289 mm | 576 mm | 433 mm | 19,3 mm | 40,50 kg | |||||
|
4122000003
|
200 | 10 | Typ E3 |
230 mm | 356 mm | 711 mm | 541 mm | 24,3 mm | 60,00 kg | |||||
|
4122000063
|
200 | 16 | Typ E3 | 230 mm | 356 mm | 711 mm | 541 mm | 24,3 mm | 60,00 kg |
-
Flanşă liberă cu alezaj special, la cerere
