415-00

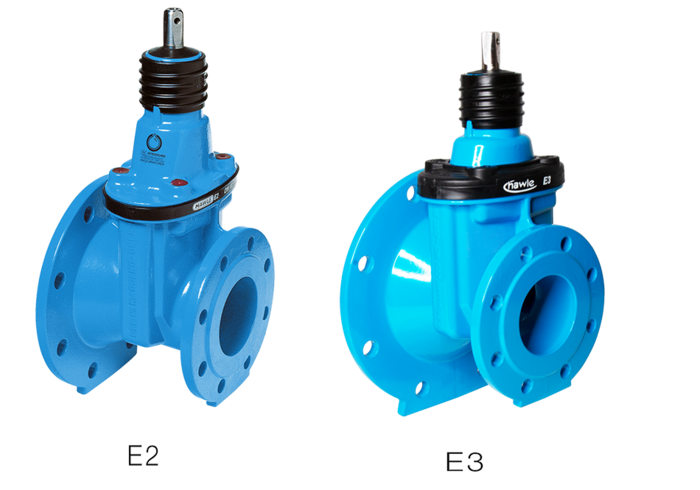

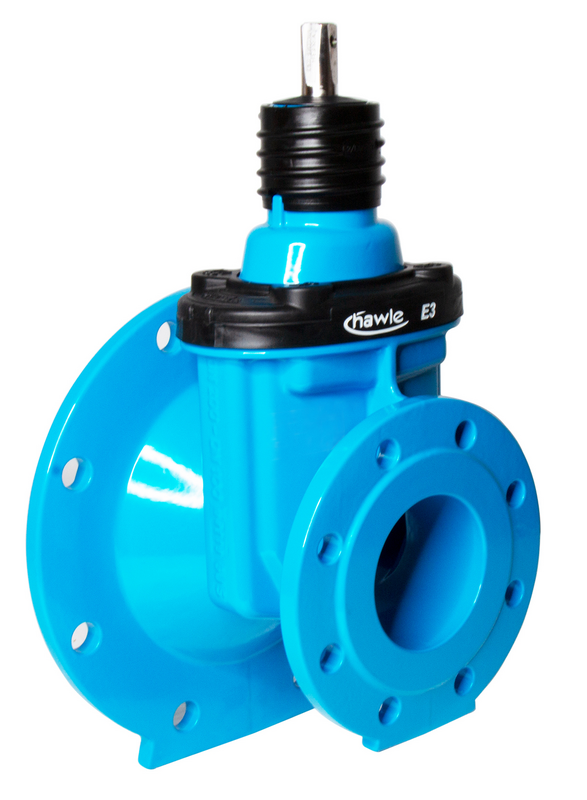

Vană sertar redusă "E2” și "E3"
Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă: oţel inoxidabil Piuliţă trapezoidală: alamă Sertar: GJS-400, cu EPDM la interior şi la exterior pentru apă sau NBR Garnituri: EPDM pentru apă |
---|---|
Presiunea maxima de operare: | Apă potabilă: 16 bar |
Medie | Apă |
Vana redusă cu două capete cu flanşă (cu o ieşire cu flanşă de dimensiune mai mare la un capăt) conform EN 1092-2 este şi fiting de reducţie şi vană de închidere, fiind astfel ideală pentru montarea în cămine de vizitare şi spaţii închise (de exemplu camere pentru montarea apometrelor sau camere de reducere a presiunii). Zona de deschidere face întotdeauna referire la lăţimea nominală mai mică.
Vana poate fi acţionată prin intermediul roții de manevră, tijei extensibile sau cu acţionare electrică (la cerere).
Dimensiuni flanşă, conform standardului EN 1092-2
Dimensiune faţă în faţă:
Gamă standard 14, conform standardului DIN EN 558-1

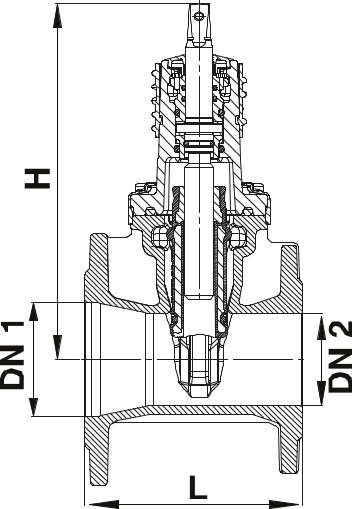

Comanda nr.
|
DN 1 |
DN 2 |
PN |
Tip/Ieşire |
L |
H |
Medie | Greutate | A-Text | 3D | Cos |
---|---|---|---|---|---|---|---|---|---|---|---|
4150651003
|
100 | 65 | 10/16 | Typ E3 | 180 mm | 305 mm | 15,00 kg | ||||
4150801003
|
100 | 80 | 10/16 | Typ E3 | 190 mm | 315 mm | 20,00 kg | ||||
4150801253
|
125 | 80 | 10/16 | Typ E3 | 200 mm | 315 mm | 21,50 kg | ||||
4150801503
|
150 | 80 | 10/16 | Typ E3 | 200 mm | 315 mm | 23,50 kg | ||||
4151001253
|
125 | 100 | 10/16 | Typ E3 | 200 mm | 345 mm | 26,00 kg | ||||
4151001503
|
150 | 100 | 10/16 | Typ E3 | 210 mm | 345 mm | 28,50 kg | ||||
4151002003
|
200 | 100 | 10 | Typ E3 | 210 mm | 345 mm | 30,00 kg | ||||
4151002063
|
200 | 100 | 16 | Typ E3 | 210 mm | 345 mm | 31,00 kg | ||||
4151251503
|
150 | 125 | 16 | Typ E3 | 210 mm | 420 mm | 35,60 kg | ||||
4151502003
|
200 | 150 | 10 | Typ E3 | 220 mm | 435 mm | 42,20 kg | ||||
4151502063
|
200 | 150 | 16 | Typ E3 | 220 mm | 435 mm | 44,00 kg | ||||
4151502503
|
250 | 150 | 10 | Typ E3 | 230 mm | 435 mm | 49,00 kg | ||||
4151502563
|
250 | 150 | 16 | Typ E3 | 230 mm | 435 mm | 49,00 kg | ||||
4151503003
|
300 | 150 | 10 | Typ E3 | 240 mm | 435 mm | 55,00 kg | ||||
4151503063
|
300 | 150 | 16 | Typ E3 | 240 mm | 435 mm | 55,00 kg | ||||
4152002503
|
250 | 200 | 10 | Typ E3 | 240 mm | 540 mm | 69,00 kg | ||||
4152002563
|
250 | 200 | 16 | Typ E3 | 240 mm | 540 mm | 69,00 kg | ||||
4152003003
|
300 | 200 | 10 | Typ E3 | 250 mm | 540 mm | 77,00 kg | ||||
4152003063
|
300 | 200 | 16 | Typ E3 | 250 mm | 540 mm | 77,00 kg | ||||
4152503003
|
300 | 250 | 10 | Typ E3 | 260 mm | 650 mm | 104,00 kg | ||||
4152503061
|
300 | 250 | 16 | Typ E2 | 260 mm | 670 mm | 104,00 kg |
