432-00

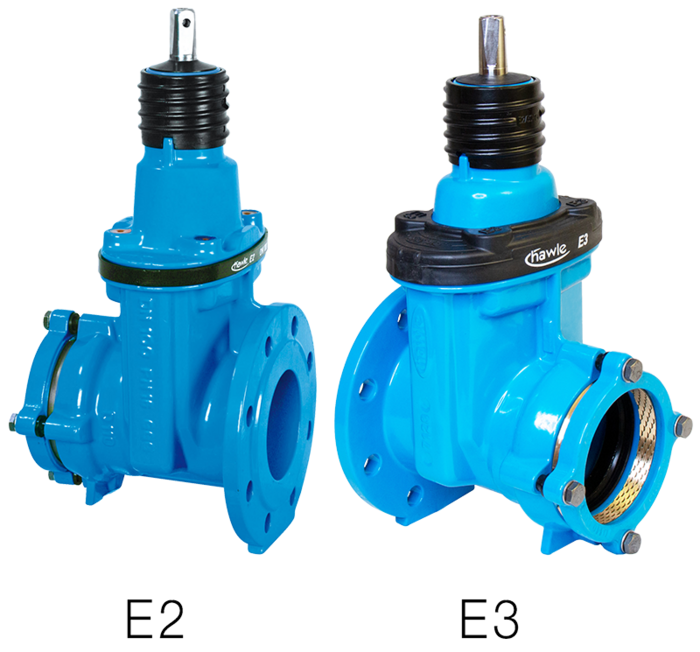

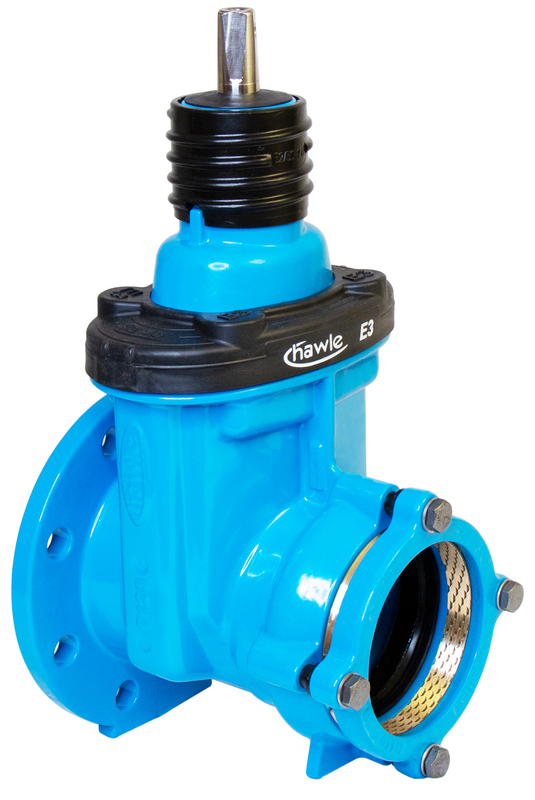

Vană sertar "E3" cu flanşă/racord de capăt - Sistem 2000

Vană sertar cu o flanşă şi un racord tip „push-fit” pentru conexiune longitudinală cu blocare cu ţevi PE, clasele PE 80 şi PE 100, conform standardului DIN 8074 şi ţevi PVC, conform standardului DIN 8062.

Ţeava este etanşată cu o garnitură de etanşare. Datorită conturului garniturii de etanşare, capătul ţevii poate fi împins fără mult efort în camera de etanşare. Conexiunile cu blocare acţionează independent faţă de garnitura de ţeavă şi sunt realizate prin strângerea inelului de blocare.

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox (cod produs 590).

Dimensiuni flanşă: conform standardului EN 1092-2

Citeste mai mult reduce
Material: Carcasă: GJS-400, acoperire cu pulbere epoxidică Hawle
Ax: oțel inoxidabil
Piuliță canelată: alamă
Pană: GJS-400, EPDM interior și exterior conform DVGW W 270 pentru apă
Etanșări: EPDM conform KTW-BWGL pentru apă
Inel de prindere: DN 50 - DN 250 alamă, din DN 300 gunmetal
Protecție E3 margini: PE
Presiunea maxima de operare: Vezi tabelul
Medie Apă

Vană sertar cu o flanşă şi un racord tip „push-fit” pentru conexiune longitudinală cu blocare cu ţevi PE, clasele PE 80 şi PE 100, conform standardului DIN 8074 şi ţevi PVC, conform standardului DIN 8062.

Ţeava este etanşată cu o garnitură de etanşare. Datorită conturului garniturii de etanşare, capătul ţevii poate fi împins fără mult efort în camera de etanşare. Conexiunile cu blocare acţionează independent faţă de garnitura de ţeavă şi sunt realizate prin strângerea inelului de blocare.

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox (cod produs 590).

Dimensiuni flanşă: conform standardului EN 1092-2

Contacte
Lista de dorinte
Comanda nr.

DN
PN max.
PN
d
L
L1
H
Pătratul tijei

Tip țeavă
Tip de ţeavă
 Medie Greutate A-Text Cos
4320500633
 50 apă potabilă: 16 bar 10/16 63 mm 188 mm 83 mm 235 mm 14,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 10,10 kg
4320650753
 65 apă potabilă: 16 bar 10/16 75 mm 205 mm 85 mm 305 mm 17,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 15,50 kg
4320800903
 80 apă potabilă: 16 bar 10/16 90 mm 211 mm 88 mm 315 mm 17,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 16,80 kg
4321001103
 100 apă potabilă: 16 bar 10/16   221 mm 88 mm 345 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 21,50 kg
4321001253
 100 apă potabilă: 16 bar 10/16 125 mm 225 mm 88 mm 345 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 21,80 kg
4321251403
 125 apă potabilă: 16 bar 10/16 140 mm 239 mm 96 mm 420 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 32,00 kg
4321501603
 150 apă potabilă: 16 bar 10/16 160 mm 263 mm 108 mm 435 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 38,00 kg
4321501803
 150 apă potabilă: 16 bar 10/16   276 mm 118 mm 435 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 43,00 kg
4322002003
 200 apă potabilă: 10 bar 10 200 mm 298 mm 128 mm 540 mm 24,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 65,00 kg
4322002253
 200 apă potabilă: 10 bar 10 225 mm 298 mm 130 mm 540 mm 24,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 66,00 kg
4322502503
 250 apă potabilă: 10 bar 10 250 mm 325 mm 147 mm 650 mm 27,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 101,50 kg
4322502504
 250 apă potabilă: 16 bar 16 250 mm 325 mm 147 mm 650 mm 27,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 101,50 kg
4322502803
 250 apă potabilă: 10 bar 10 280 mm 335 mm 150 mm 650 mm 27,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 105,00 kg
4322502804
 250 apă potabilă: 16 bar 16 280 mm 335 mm 150 mm 650 mm 27,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 105,00 kg
4323003153
 300 apă potabilă: 10 bar 10 315 mm 371 mm 176 mm 735 mm 27,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 157,60 kg
Lista de dorinte

Pentru țevile din PE cu pereți subțiri (grosime a peretelui până la 3 mm) și pentru conductele cu presiune negativă, este obligatorie utilizarea unui manșon de susținere.
