434-00

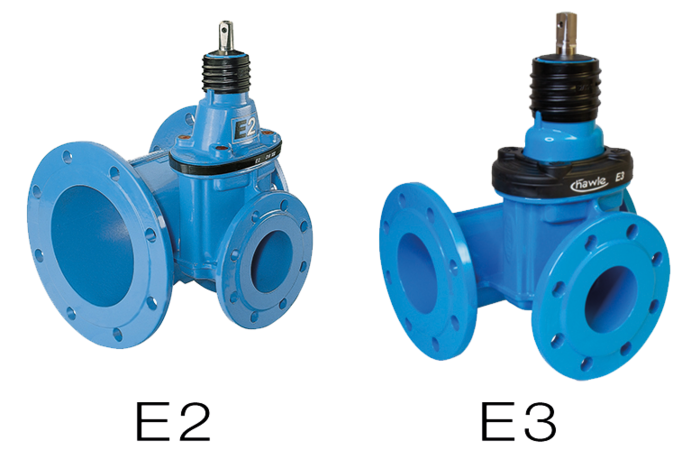

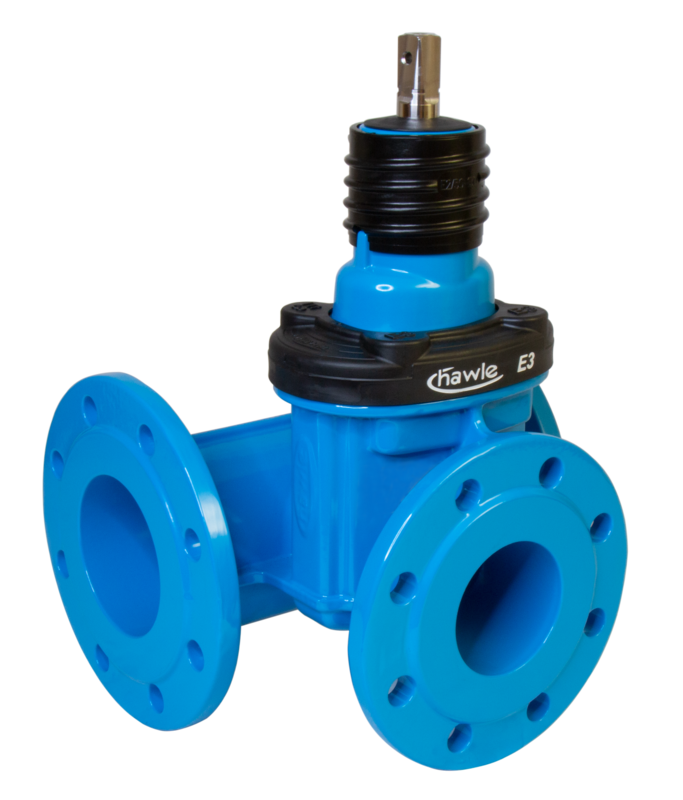

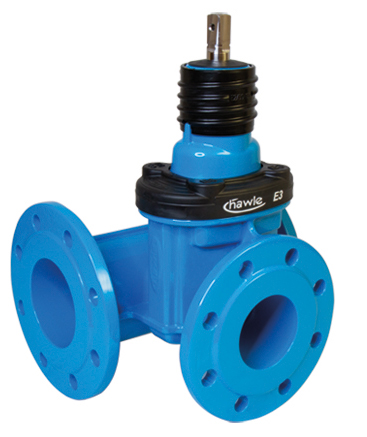

Vană sertar Combi-T „E3”, cu flanşă de capăt

Vană sertar Combi-T cu vană de închidere de aceeaşi dimensiune sau vană redusă integrată în ieşirea centrală. Toate ieşirile cu flanşe, conform standardului EN 1092-2. Vana sertar ideală pentru instalare în cămine de vizitare şi în spaţii mici, de exemplu camere pentru apometre sau camere pentru reducerea presiunii.

Vana poate fi acţionată prin intermediul roții de manevră, tijei extensibile sau cu acţionare electrică (la cerere).

Utilizare pentru gaz: testat conform DIN 3230-5 PG-1 sau PG-3; inclusiv certificat de aprobare 3.1 în conformitate cu standardul EN 10204 pentru teste de etanşeitate şi rezistenţă, efectuate conform DIN 3230-5.

Citeste mai mult reduce
Material: Carcasă: GJS-400, acoperire cu pulbere epoxidică Hawle
Ax: oțel inoxidabil
Piuliță canelată: alamă
Pană: GJS-400, EPDM interior și exterior conform KTW-BWGL pentru apă
Protecție E3 margini: PE
Etanșări: EPDM conform KTW-BWGL pentru apă
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Vană sertar Combi-T cu vană de închidere de aceeaşi dimensiune sau vană redusă integrată în ieşirea centrală. Toate ieşirile cu flanşe, conform standardului EN 1092-2. Vana sertar ideală pentru instalare în cămine de vizitare şi în spaţii mici, de exemplu camere pentru apometre sau camere pentru reducerea presiunii.

Vana poate fi acţionată prin intermediul roții de manevră, tijei extensibile sau cu acţionare electrică (la cerere).

Utilizare pentru gaz: testat conform DIN 3230-5 PG-1 sau PG-3; inclusiv certificat de aprobare 3.1 în conformitate cu standardul EN 10204 pentru teste de etanşeitate şi rezistenţă, efectuate conform DIN 3230-5.

Contacte
Lista de dorinte
Comanda nr.

DN 1
DN 2
PN max.
PN
Tip/Ieşire
L
E
H
Pătratul tijei
Medie Greutate A-Text Cos
4340800803
 80 80 16 bar 10/16 Typ E3 280 mm 170 mm 315 mm 17,3 mm 23,60 kg
4341000803
 100 80 16 bar 10/16 Typ E3 280 mm 200 mm 345 mm 17,3 mm 25,20 kg
4341001003
 100 100 16 bar 10/16 Typ E3 310 mm 200 mm 345 mm 19,3 mm 33,75 kg
4341250803
 125 80 16 bar 10/16 Typ E3 280 mm 200 mm 420 mm 17,3 mm 29,00 kg
4341500653
 150 65 16 bar 10/16 Typ E3 260 mm 210 mm 435 mm 17,3 mm 33,00 kg
4341500803
 150 80 16 bar 10/16 Typ E3 280 mm 220 mm 435 mm 17,3 mm 36,50 kg
4341501003
 150 100 16 bar 10/16 Typ E3 310 mm 220 mm 435 mm 19,3 mm 40,50 kg
4341501503
 150 150 16 bar 10/16 Typ E3 400 mm 250 mm 435 mm 19,3 mm 55,20 kg
4342000803
 200 80 10 bar 10 Typ E3 280 mm 250 mm 540 mm 17,3 mm 47,50 kg
4342001003
 200 100 10 bar 10 Typ E3 310 mm 250 mm 540 mm 19,3 mm 49,30 kg
4342001503
 200 150 10 bar 10 Typ E3 400 mm 275 mm 540 mm 19,3 mm 68,20 kg
4342002003
 200 200 10 bar 10 Typ E3 460 mm 295 mm 540 mm 24,3 mm 77,00 kg
4342010803
 200 80 16 bar 16 Typ E3 280 mm 250 mm 540 mm 17,3 mm 47,50 kg
4342011003
 200 100 16 bar 16 Typ E3 310 mm 250 mm 540 mm 19,3 mm 51,00 kg
4342011503
 200 150 16 bar 16 Typ E3 400 mm 275 mm 540 mm 19,3 mm 63,00 kg
4342012003
 200 200 16 bar 16 Typ E3 460 mm 295 mm 540 mm 24,3 mm 77,00 kg
