435-00

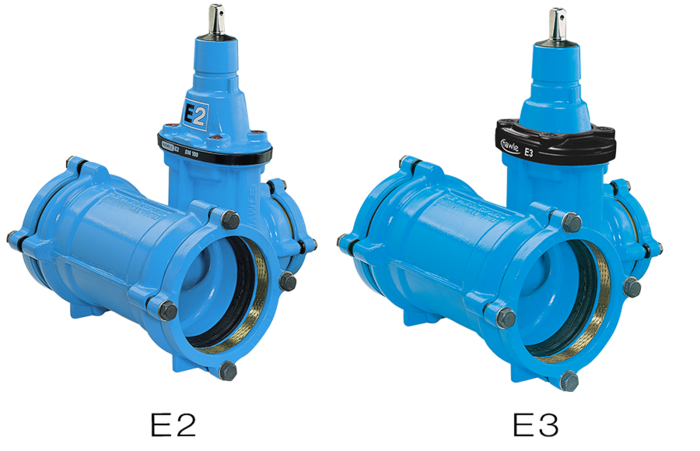

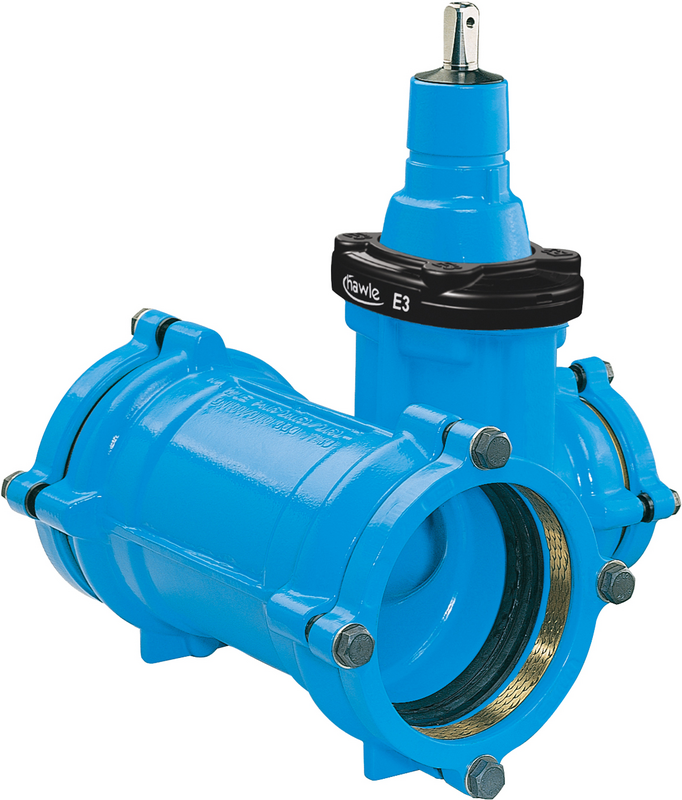

Vană sertar Combi-T "E3" - Sistem 2000

Vană sertar Combi-T cu racorduri tip „push-fit” la toate capetele, pentru conexiune longitudinală cu blocare cu ţevi PE, clasele PE 80 şi PE 100, conform standardului DIN 8074 şi ţevi PVC, conform standardului DIN 8062. Montare cu economie de spaţiu datorită designului compact, precum şi costuri reduse pentru material, manoperă, transport şi depozitare.

Conducta este etanşată cu o garnitură de etanşare. Datorită conturului garniturii de etanşare, capătul ţevii poate fi împins cu uşurinţă în camera de etanşare. Conexiunea cu blocare acţionează independent faţă de garnitura de ţeavă şi este realizată prin strângerea inelului de blocare.

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox (cod produs 590).

Citeste mai mult reduce
Material: Carcasă: GJS-400, acoperire cu pulbere epoxidică Hawle
Ax: oțel inoxidabil
Piuliță canelată: alamă
Pană: GJS-400, EPDM interior și exterior conform KTW-BWGL pentru apă
Etanșări: EPDM conform KTW-BWGL pentru apă
Inel de prindere: DN 50 - DN 250 alamă, din DN 300 gunmetal
Protecție E3 margini: PE
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Vană sertar Combi-T cu racorduri tip „push-fit” la toate capetele, pentru conexiune longitudinală cu blocare cu ţevi PE, clasele PE 80 şi PE 100, conform standardului DIN 8074 şi ţevi PVC, conform standardului DIN 8062. Montare cu economie de spaţiu datorită designului compact, precum şi costuri reduse pentru material, manoperă, transport şi depozitare.

Conducta este etanşată cu o garnitură de etanşare. Datorită conturului garniturii de etanşare, capătul ţevii poate fi împins cu uşurinţă în camera de etanşare. Conexiunea cu blocare acţionează independent faţă de garnitura de ţeavă şi este realizată prin strângerea inelului de blocare.

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox (cod produs 590).

Contacte
Lista de dorinte
Comanda nr.

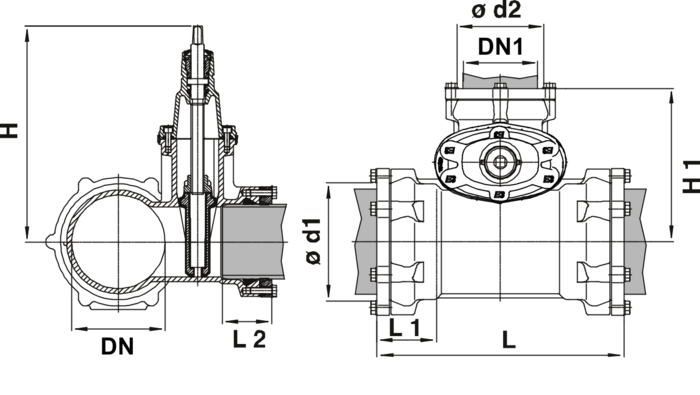

DN
DN 1
PN max.
d1
d2
L
L1
L2
H
H1
Pătratul tijei

Tip țeavă
Tip de ţeavă
 Medie Greutate A-Text Cos
4350900903
 80 80 16 bar 90 mm 90 mm 310 mm 88 mm 88 mm 315 mm 201 mm 17,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 21,00 kg
4351100633
 100 50 16 bar 110 mm 63 mm 290 mm 88 mm 83 mm 235 mm 218 mm 14,3 mm PE 80|PE 100|PVC PE 80|PE 100|PVC 17,00 kg
4351100903
 100 80 16 bar 110 mm 90 mm 320 mm 88 mm 88 mm 315 mm 231 mm 17,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 23,50 kg
4351101103
 100 100 16 bar 110 mm 110 mm 340 mm 88 mm 88 mm 345 mm 231 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 28,00 kg
4351600903
 150 80 16 bar 160 mm 90 mm 350 mm 108 mm 88 mm 315 mm 251 mm 17,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 31,00 kg
4351601103
 150 100 16 bar 160 mm 110 mm 370 mm 108 mm 88 mm 345 mm 251 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 35,00 kg
4351601603
 150 150 16 bar 160 mm 160 mm 420 mm 108 mm 108 mm 435 mm 303 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 51,00 kg
4352251103
 200 100 16 bar 225 mm 110 mm 430 mm 130 mm 88 mm 345 mm 291 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 52,00 kg
Lista de dorinte

Pentru țevile din PE cu pereți subțiri (grosimea peretelui de până la 3 mm) și pentru țevile de vid, este prescrisă utilizarea unei bucșe de susținere.
