437-00G

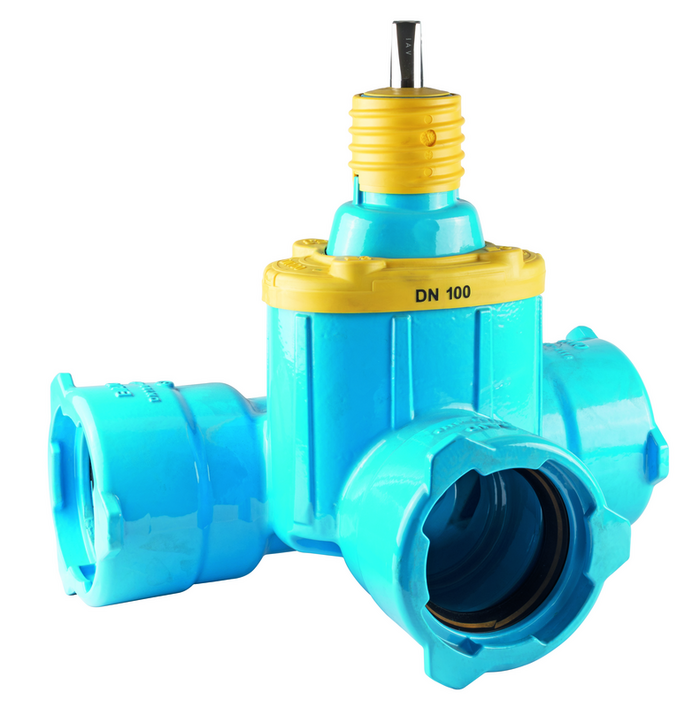

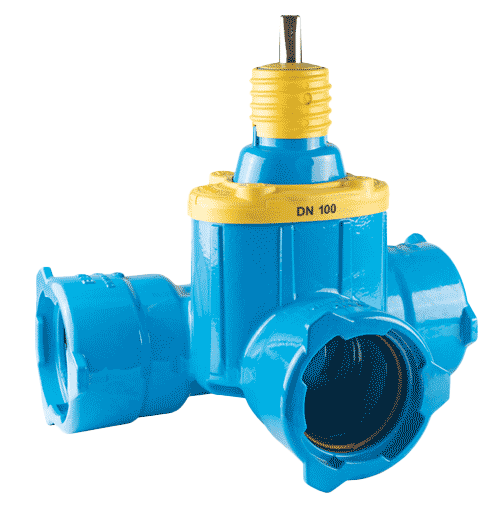

Vană sertar Combi-T „E2” și "E3" - Sistem BAIO® de gaz
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă: oţel inoxidabil Piuliţă trapezoidală: alamă Sertar: GJS-400, NBR pentru gaz Garnituri: NBR pentru gaz |
|---|---|
| Presiunea maxima de operare: |
Gaz: 16 bar Gaz: 1 bar (only PVC) |
| Medie | Gaz |
Vană sertar Combi-T cu racorduri cu funcţie dublă BAIO® la toate capetele pentru conectare cu racorduri de capăt BAIO® şi pentru conectare la ţevi din fontă, din oţel, PE şi PVC.
Garnitură pentru gaz:
Sunt necesare o garnitură de etanşare la gaz pentru ţeavă din fontă sau o garnitură GKS de etanşare pentru gaz (ţeavă PVC, 5 bar), testate conform standardului DIN 3230-5 PG-1 sau PG-3; inclusiv certificat de aprobare 3.1 în conformitate cu standardul EN 10204 pentru teste de etanşeitate şi rezistenţă, efectuate conform DIN 3230-5."
Contacte
|
Comanda nr.
|
DN 1 |
DN 2 |
Tip/Ieşire |
L |
B |
H |
H1 |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
4371001004
|
100 | 100 | Typ E3 | 455 mm | 336 mm | 431 mm | 345 mm | 35,50 kg | |||
|
4371501004
|
150 | 100 | Typ E3 | 475 mm | 386 mm | 440 mm | 345 mm | 42,00 kg | |||
|
4371501504
|
150 | 150 | Typ E3 | 565 mm | 406 mm | 541 mm | 435 mm | 61,00 kg |
