440-00

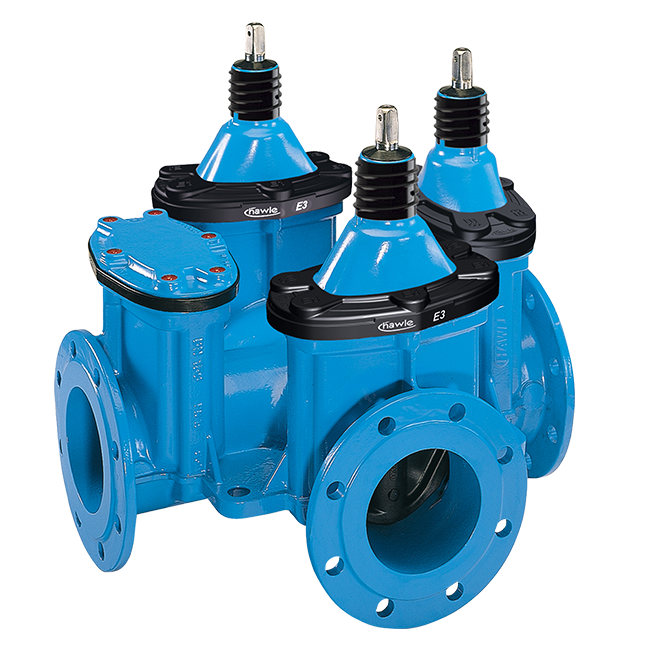

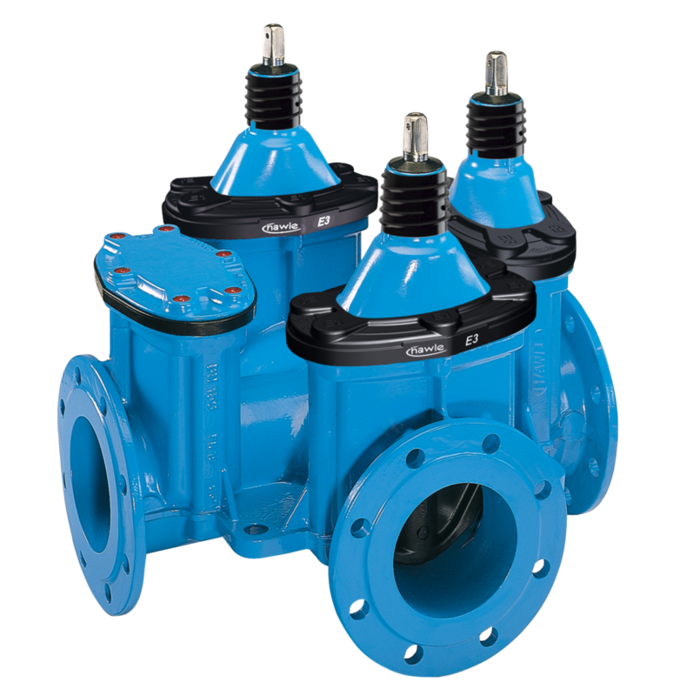

Vană sertar Combi-IV, cu flanşe

Vană sertar Combi-IV cu flanşe conform standardului EN 1092-2 la toate capetele. Pentru instalarea îmbinărilor vanelor cu până la 4 vane sertar în majoritatea spaţiilor închise.

Designul compact asigură o economie importantă în ceea ce priveşte costurile pentru material, manoperă, transport şi depozitare. Dacă nu este nevoie de un element de închidere la una sau mai multe ieşiri, poate fi montat din fabrică un capac plin – vă rugăm să specificaţi poziţia.

Livrat cu adaptor cu filet rotund pentru fixarea fără bolţuri a tijelor extensibile Hawle, capac pătrat pentru instalarea căminului de vizitare la cerere.

Dimensiuni flanşă: conform standardului EN 1092-2

Citeste mai mult reduce
Material: Carcasă: GJS-400, acoperire cu pulbere epoxidică Hawle
Ax: oțel inoxidabil
Piuliță canelată: alamă
Pană: GJS-400, EPDM interior și exterior conform KTW-BWGL pentru apă
Etanșări: EPDM conform KTW-BWGL pentru apă
Protecție E3 margini: PE
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Vană sertar Combi-IV cu flanşe conform standardului EN 1092-2 la toate capetele. Pentru instalarea îmbinărilor vanelor cu până la 4 vane sertar în majoritatea spaţiilor închise.

Designul compact asigură o economie importantă în ceea ce priveşte costurile pentru material, manoperă, transport şi depozitare. Dacă nu este nevoie de un element de închidere la una sau mai multe ieşiri, poate fi montat din fabrică un capac plin – vă rugăm să specificaţi poziţia.

Livrat cu adaptor cu filet rotund pentru fixarea fără bolţuri a tijelor extensibile Hawle, capac pătrat pentru instalarea căminului de vizitare la cerere.

Dimensiuni flanşă: conform standardului EN 1092-2

Contacte
Lista de dorinte
Comanda nr.

DN
PN max.
PN
L
B
H1
Pătratul tijei

Număr de vane sertar
 Medie Greutate A-Text Cos
4400802000
 80 16 bar 10|16 435 mm 255 mm 315 mm 17,3 mm 2 71,00 kg
4400803000
 80 16 bar 10|16 435 mm 255 mm 315 mm 17,3 mm 3 73,00 kg
4400804000
 80 16 bar 10|16 435 mm 255 mm 315 mm 17,3 mm 4 75,00 kg
4401002000
 100 16 bar 10|16 555 mm 365 mm 345 mm 19,3 mm 2 90,00 kg
4401003000
 100 16 bar 10|16 555 mm 365 mm 345 mm 19,3 mm 3 93,00 kg
4401004000
 100 16 bar 10|16 555 mm 365 mm 345 mm 19,3 mm 4 96,00 kg
4401252000
 125 16 bar 10/16 615 mm 415 mm 420 mm 19,3 mm 2 112,00 kg
4401253000
 125 16 bar 10|16 615 mm 415 mm 420 mm 19,3 mm 3 116,00 kg
4401254000
 125 16 bar 10|16 615 mm 415 mm 420 mm 19,3 mm 4 123,00 kg
4401502000
 150 16 bar 10|16 625 mm 415 mm 435 mm 19,3 mm 2 144,00 kg
4401503000
 150 16 bar 10|16 625 mm 415 mm 435 mm 19,3 mm 3 152,00 kg
4401504000
 150 16 bar 10|16 625 mm 415 mm 435 mm 19,3 mm 4 153,00 kg
4402002000
 200 10 bar 10 695 mm 465 mm 540 mm 24,3 mm 2 223,00 kg
4402003000
 200 10 bar 10 695 mm 465 mm 540 mm 24,3 mm 3 236,00 kg
4402004000
 200 10 bar 10 695 mm 465 mm 540 mm 24,3 mm 4 248,00 kg
4402012000
 200 16 bar 16 695 mm 465 mm 540 mm 24,3 mm 2 223,00 kg
4402013000
 200 16 bar 16 695 mm 465 mm 540 mm 24,3 mm 3 236,00 kg
4402014000
 200 16 bar 16 695 mm 465 mm 540 mm 24,3 mm 4 248,00 kg
Lista de dorinte

Filet interior 3/4" la nivelul corpului, pentru manometru, vana sferică etc. – la cerere

Versiune pentru montaj pe arbore cu protector pătrat la cerere.

Livrat cu adaptor cu filet rotund pentru atașarea fără știfturi a setului de instalare Hawle.
