442-00
Combiflex

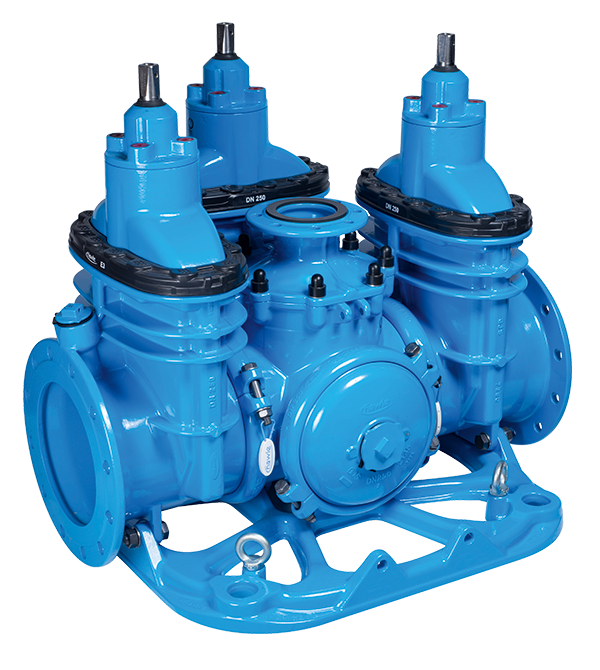

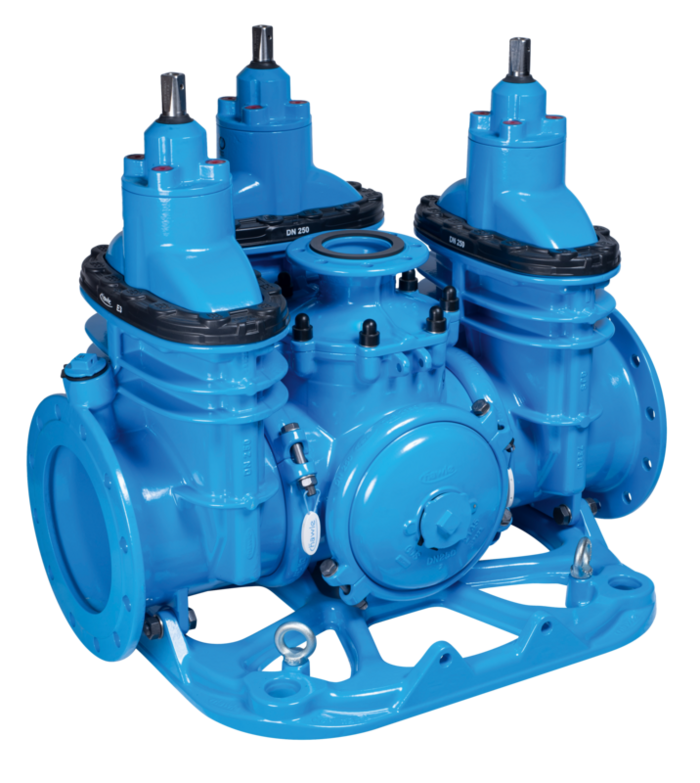

Sistemul modular HAWLE COMBIFLEX este disponibil în dimensiuni DN250 și DN 300 până la PN 16. pot fi adaptate pentru a se potrivi cerințelor de la fața locului. Pentru ieșirile orizontale,sunt disponibile diferite variante de vane (cu trecere liberă redusă la DN 200 sau DN 150) cu mufe ZAK 46, precum și vanele cu tehnologie E2 testate și încercate potrivite pentru racordurile de capăt cu mufe ZAK 69.

Ieșirea verticală poate fi montată opțional cu o flanșă DN 100 sau DN 150 și facilitează acces complet la lucrări de service și mentenanță în rețeaua de alimentare ori la montarea unui dispozitiv de aerisire sau a unui hidrant. Toate componentele se pot atașa la sistemul HAWLE Combiflexprin intermediul gurilor de vizitare exsitente.

Caracteristici constructive
- Sistemul modular vane Combi permite aranjamente de asamblare flexibile
- Constructie compactă standardizată indiferent de construcția vanelor
- Protectie anticorozivă remarcabilă
- Câteva puncte de acces unice pentru senzori, lucrări de service și conexiuni.
- Gamă completă de conexiuni interschimbabile ZAK posibile în fiecare modul
- Design-ul unic facilitează schimbarea rapidă și ușoară a fiecărui modul
- Piese de schimb si accesorii E2 se pot utiliza

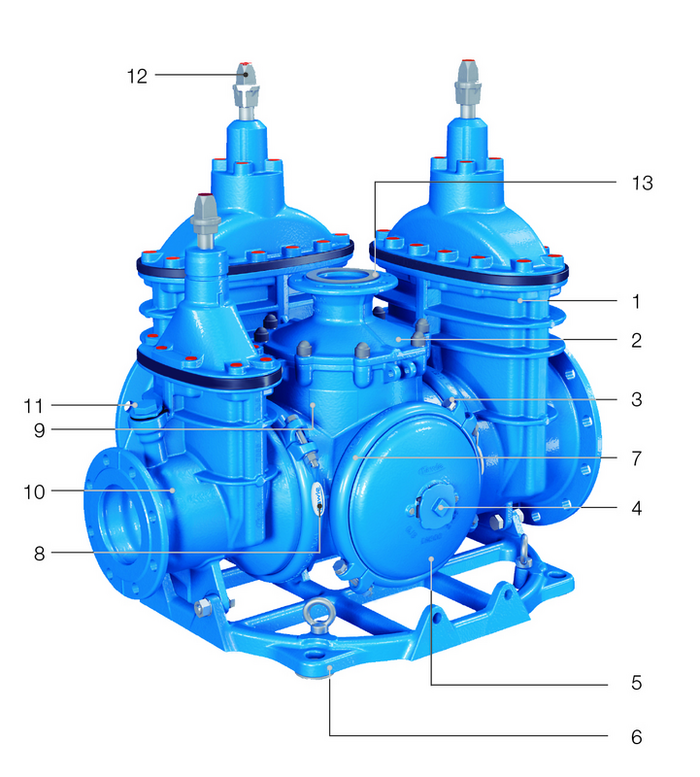

Descriere poză

1 Vană sertar E2 DN 250 sau DN 300 conform EN1074 – 1 și 2

3 Acoperit cu molibden, Inele de prindere șurub tip A4, conexiuni 4/11 ZAK 69 (4) ori ZAK 46 (11)

2/5/7/ Hawle Combifl exieșire verticală(2) opțional

9/10 DN 100 sau DN 150, dop (5),inel de prindere(7), secțiune centrală (9), corp E2 redus(10) DN 150 si DN 200: fontă ductilă GJS-400, acoperit cu pulberi epoxidice

6 Hawle Combiflex ramă de montaj: fontă ductilă GJS-400,acoperit cu pulberi epoxidice, cu inele de prindere pentruo ridicare facilă
8 Sigiliu de calitate

12 Capac din aluminiu cu indicator de direcție la rotire (opţional)

13 Tjă duplex din oțel inox

14 Ieșire verticală cu garnitură plată aplicată
