442-01

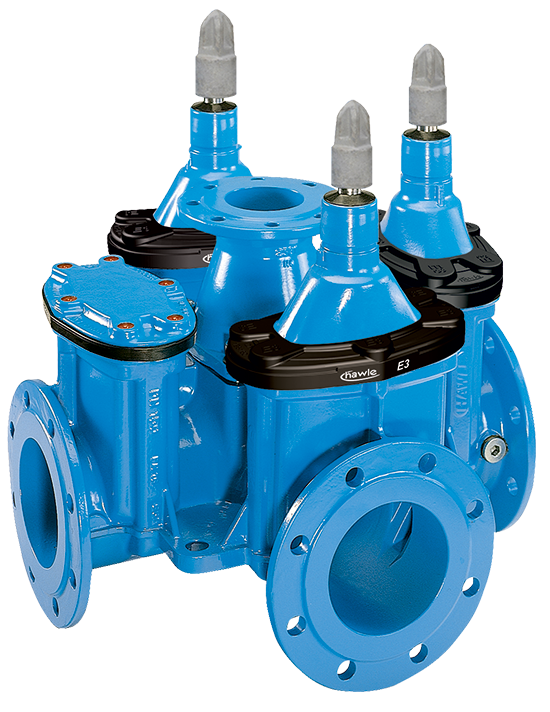

Vană sertar Combi/IV „WS”, cu flanşă de reducţie verticală

Vană sertar Combi-IV cu flanşe conform standardului EN 1092-2 la toate capetele şi cu flanşă de reducţie verticală. Pentru instalarea îmbinărilor vanelor cu până la 4 vane sertar în majoritatea spaţiilor închise. Ieşirea cu flanşă verticală asigură conectarea hidranţilor sau a vanelor de aerisire.

Designul compact asigură o economie importantă în ceea ce priveşte costurile pentru material, manoperă, transport şi depozitare. Dacă nu este nevoie de un element de închidere la una sau mai multe ieşiri, poate fi montat din fabrică un capac plin – vă rugăm să specificaţi poziţia.

Livrat cu capac pătrat instalat pentru montarea căminului de vizitare. Livrarea cu adaptor cu filet rotund pentru fixarea fără şuruburi a tijelor extensibile Hawle, la cerere.

Dimensiuni flanşă: conform standardului EN 1092-2

Citeste mai mult reduce
Material: Carcasă: GJS-400, acoperire cu pulbere epoxidică Hawle
Ax: oțel inoxidabil
Piuliță canelată: alamă
Pană: GJS-400, EPDM interior și exterior conform KTW-BWGL pentru apă
Etanșări: EPDM conform KTW-BWGL pentru apă
Protecție E3 margini: PE
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Vană sertar Combi-IV cu flanşe conform standardului EN 1092-2 la toate capetele şi cu flanşă de reducţie verticală. Pentru instalarea îmbinărilor vanelor cu până la 4 vane sertar în majoritatea spaţiilor închise. Ieşirea cu flanşă verticală asigură conectarea hidranţilor sau a vanelor de aerisire.

Designul compact asigură o economie importantă în ceea ce priveşte costurile pentru material, manoperă, transport şi depozitare. Dacă nu este nevoie de un element de închidere la una sau mai multe ieşiri, poate fi montat din fabrică un capac plin – vă rugăm să specificaţi poziţia.

Livrat cu capac pătrat instalat pentru montarea căminului de vizitare. Livrarea cu adaptor cu filet rotund pentru fixarea fără şuruburi a tijelor extensibile Hawle, la cerere.

Dimensiuni flanşă: conform standardului EN 1092-2

Contacte
Lista de dorinte
Comanda nr.
*)
DN
DN 1
PN max.
PN
L
B
H1
Pătratul tijei

Număr de vane sertar
 Medie Greutate A-Text Cos
4421001000
 1) 100 65 16 bar 10|16 555 mm 365 mm 345 mm 19,3 mm 1 108,00 kg
4421001008
   100 80 16 bar 10|16 555 mm 365 mm 345 mm 19,3 mm 1 108,00 kg
4421002000
 1) 100 65 16 bar 10|16 555 mm 365 mm 345 mm 19,3 mm 2 112,00 kg
4421002008
   100 80 16 bar 10|16 555 mm 365 mm 345 mm 19,3 mm 2 113,00 kg
4421003000
 1) 100 65 16 bar 10|16 555 mm 365 mm 345 mm 19,3 mm 3 116,00 kg
4421003008
   100 80 16 bar 10|16 555 mm 365 mm 345 mm 19,3 mm 3 117,00 kg
4421004000
 1) 100 65 16 bar 10|16 555 mm 365 mm 345 mm 19,3 mm 4 120,00 kg
4421004008
   100 80 16 bar 10|16 555 mm 365 mm 345 mm 19,3 mm 4 100,00 kg
4421501000
 1) 150 65 16 bar 10|16 625 mm 415 mm 435 mm 19,3 mm 1 159,50 kg
4421501008
   150 80 16 bar 10|16 625 mm 415 mm 435 mm 19,3 mm 1 160,00 kg
4421502000
 1) 150 65 16 bar 10|16 625 mm 415 mm 435 mm 19,3 mm 2 169,00 kg
4421502008
   150 80 16 bar 10|16 625 mm 415 mm 435 mm 19,3 mm 2 170,00 kg
4421503000
 1) 150 65 16 bar 10|16 625 mm 415 mm 462 mm 19,3 mm 3 178,00 kg
4421503008
   150 80 16 bar 10|16 625 mm 415 mm 435 mm 19,3 mm 3 178,00 kg
4421504000
 1) 150 65 16 bar 10|16 625 mm 415 mm 435 mm 19,3 mm 4 180,00 kg
4421504008
   150 80 16 bar 10|16 625 mm 415 mm 435 mm 19,3 mm 4 181,00 kg
4422001000
 1) 200 65 10 bar 10 695 mm 465 mm 540 mm 24,3 mm 1 219,00 kg
4422001008
   200 80 10 bar 10 695 mm 465 mm 540 mm 24,3 mm 1 220,00 kg
4422002000
 1) 200 65 10 bar 10 695 mm 465 mm 540 mm 24,3 mm 2 233,00 kg
4422002008
   200 80 10 bar 10 695 mm 465 mm 540 mm 24,3 mm 2 234,00 kg
4422003000
 1) 200 65 10 bar 10 695 mm 465 mm 540 mm 24,3 mm 3 247,00 kg
4422003008
   200 80 10 bar 10 695 mm 465 mm 540 mm 24,3 mm 3 248,00 kg
4422004000
 1) 200 65 10 bar 10 695 mm 465 mm 540 mm 24,3 mm 4 260,00 kg
4422004008
   200 80 10 bar 10 695 mm 465 mm 540 mm 24,3 mm 4 261,00 kg
4422011000
 1) 200 65 16 bar 16 695 mm 465 mm 540 mm 24,3 mm 1 219,00 kg
4422011008
   200 80 16 bar 16 695 mm 465 mm 540 mm 24,3 mm 1 220,00 kg
4422012000
 1) 200 65 16 bar 16 695 mm 465 mm 540 mm 24,3 mm 2 233,00 kg
4422012008
   200 80 16 bar 16 695 mm 465 mm 540 mm 24,3 mm 2 234,00 kg
4422013000
 1) 200 65 16 bar 16 695 mm 465 mm 540 mm 24,3 mm 3 247,00 kg
4422013008
   200 80 16 bar 16 695 mm 465 mm 540 mm 24,3 mm 3 248,00 kg
4422014000
 1) 200 65 16 bar 16 695 mm 465 mm 540 mm 24,3 mm 4 260,00 kg
4422014008
   200 80 16 bar 16 695 mm 465 mm 540 mm 24,3 mm 4 261,00 kg
Lista de dorinte
1)
Flanşele de conectare DN 65 (găuri circulare 140mm/4 -găuri)

Filet interior 3/4" la nivelul corpului, pentru manometru, vana sferică etc. – la cerere

Versiune pentru instalare subterană la cerere. Tub de cofraj adecvat pentru robinete cu poartă Combi-IV la cerere.

Livrat cu protecții pătrate montate pentru instalarea arborelui.

Versiune cu adaptor cu filet rotund pentru fixarea fără știfturi a seturilor de instalare Hawle la cerere.
