442-02

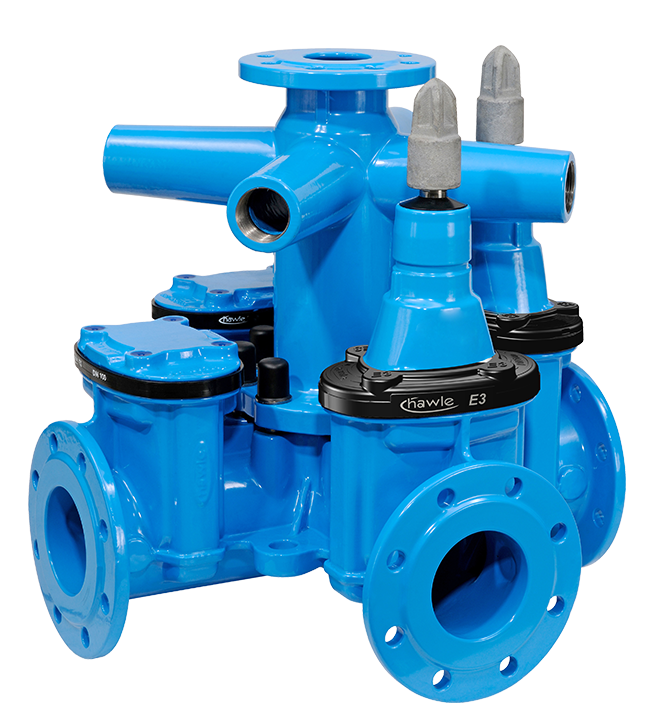

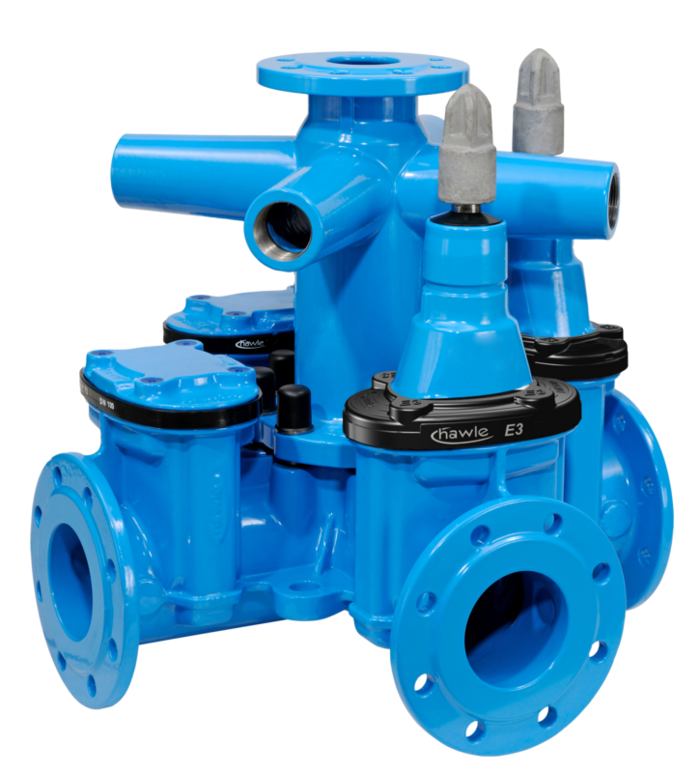

Vană sertar Combi/IV „WS/T”, cu manşon conic dublu, cu flanşă

Vană sertar Combi-IV cu flanşe conform standardului EN 1092-2 la toate capetele şi flanşă dublă conică. Pentru instalarea îmbinărilor vanei cu până la 4 vane sertar în majoritatea spaţiilor închise. Ieşirea verticală de la nivelul flanşei duble conice asigură integrarea hidranţilor sau vanelor de aerisire; ieşirile orizontale cu filet interior pot fi utilizate pentru a conecta conductele cu fluidul de lucru.

Designul compact asigură o economie importantă în ceea ce priveşte costurile pentru material, manoperă, transport şi depozitare. Dacă nu este nevoie de un element de închidere la una sau mai multe ieşiri, poate fi montat din fabrică un capac plin – vă rugăm să specificaţi poziţia.

Livrat cu capac pătrat instalat pentru montarea căminului de vizitare. Livrarea cu adaptor cu filet rotund pentru fixarea fără şuruburi a tijelor extensibile Hawle, la cerere.

Dimensiuni flanşă conform standardului EN 1092-2

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă: oţel inoxidabil
Piuliţă trapezoidală: alamă
Sertar: GJS-400, cu EPDM la interior şi la exterior, pentru apă potabilă
Garnituri: EPDM, pentru apă potabilă
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Vană sertar Combi-IV cu flanşe conform standardului EN 1092-2 la toate capetele şi flanşă dublă conică. Pentru instalarea îmbinărilor vanei cu până la 4 vane sertar în majoritatea spaţiilor închise. Ieşirea verticală de la nivelul flanşei duble conice asigură integrarea hidranţilor sau vanelor de aerisire; ieşirile orizontale cu filet interior pot fi utilizate pentru a conecta conductele cu fluidul de lucru.

Designul compact asigură o economie importantă în ceea ce priveşte costurile pentru material, manoperă, transport şi depozitare. Dacă nu este nevoie de un element de închidere la una sau mai multe ieşiri, poate fi montat din fabrică un capac plin – vă rugăm să specificaţi poziţia.

Livrat cu capac pătrat instalat pentru montarea căminului de vizitare. Livrarea cu adaptor cu filet rotund pentru fixarea fără şuruburi a tijelor extensibile Hawle, la cerere.

Dimensiuni flanşă conform standardului EN 1092-2

Contacte
Lista de dorinte
Comanda nr.
*)
DN
DN 1
PN
Tip/Ieşire
Ieşire cu filet interior
L
B
H1
Număr de vane sertar
 Medie Greutate A-Text Cos
4421001640
 1) 100 65 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 1 113,00 kg
4421001650
 1) 100 65 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 1 113,00 kg
4421001840
   100 80 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 1 114,00 kg
4421001850
   100 80 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 1 114,00 kg
4421002640
 1) 100 65 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 2 101,00 kg
4421002650
 1) 100 65 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 2 117,00 kg
4421002840
   100 80 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 2 118,00 kg
4421002850
   100 80 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 2 118,00 kg
4421003640
 1) 100 65 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 3 112,00 kg
4421003650
 1) 100 65 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 3 121,00 kg
4421003840
   100 80 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 3 122,00 kg
4421003850
   100 80 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 3 122,00 kg
4421004640
 1) 100 65 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 4 115,00 kg
4421004650
 1) 100 65 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 4 110,00 kg
4421004840
   100 80 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 4 125,00 kg
4421004850
   100 80 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 4 125,00 kg
4421501640
 1) 150 65 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 1 148,00 kg
4421501650
 1) 150 65 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 1 164,00 kg
4421501840
   150 80 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 1 165,00 kg
4421501850
   150 80 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 1 165,00 kg
4421502640
 1) 150 65 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 2 174,00 kg
4421502650
 1) 150 65 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 2 174,00 kg
4421502840
   150 80 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 2 175,00 kg
4421502850
   150 80 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 2 175,00 kg
4421503640
 1) 150 65 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 3 183,00 kg
4421503650
 1) 150 65 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 3 169,00 kg
4421503840
   150 80 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 3 184,00 kg
4421503850
   150 80 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 3 184,00 kg
4421504640
 1) 150 65 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 4 185,00 kg
4421504650
 1) 150 65 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 4 185,00 kg
4421504840
   150 80 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 4 186,00 kg
4421504850
   150 80 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 4 186,00 kg
4422001640
 1) 200 65 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 1 225,00 kg
4422001650
 1) 200 65 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 1 225,00 kg
4422001840
   200 80 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 1 226,00 kg
4422001850
   200 80 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 1 226,00 kg
4422002640
 1) 200 65 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 2 238,00 kg
4422002650
 1) 200 65 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 2 224,50 kg
4422002840
   200 80 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 2 239,00 kg
4422002850
   200 80 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 2 239,00 kg
4422003640
 1) 200 65 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 3 252,00 kg
4422003650
 1) 200 65 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 3 252,00 kg
4422003840
   200 80 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 3 253,00 kg
4422003850
   200 80 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 3 253,00 kg
4422004640
 1) 200 65 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 4 254,00 kg
4422004650
 1) 200 65 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 4 254,00 kg
4422004840
   200 80 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 4 266,00 kg
4422004850
   200 80 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 4 266,00 kg
4422011640
 1) 200 65 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 1 225,00 kg
4422011650
 1) 200 65 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 1 225,00 kg
4422011840
   200 80 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 1 226,00 kg
4422011850
   200 80 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 1 226,00 kg
4422012640
 1) 200 65 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 2 238,00 kg
4422012650
 1) 200 65 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 2 224,50 kg
4422012840
   200 80 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 2 239,00 kg
4422012850
   200 80 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 2 239,00 kg
4422013640
 1) 200 65 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 3 252,00 kg
4422013650
 1) 200 65 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 3 252,00 kg
4422013840
   200 80 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 3 253,00 kg
4422013850
   200 80 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 3 253,00 kg
4422014640
 1) 200 65 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 4 254,00 kg
4422014650
 1) 200 65 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 4 254,00 kg
4422014840
   200 80 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 4 266,00 kg
4422014850
   200 80 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 4 266,00 kg
Lista de dorinte
1)
Flanşele de conectare DN 65 ( găuri circulare 140mm/4 -găuri)

Filet interior 3/4" la nivelul corpului, pentru manometru, vana sferică etc. – la cerere
