445-00

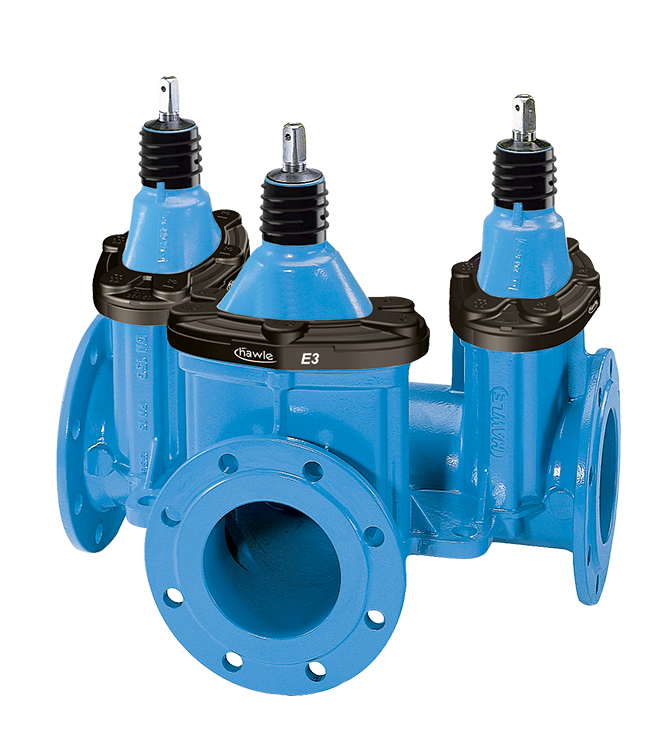

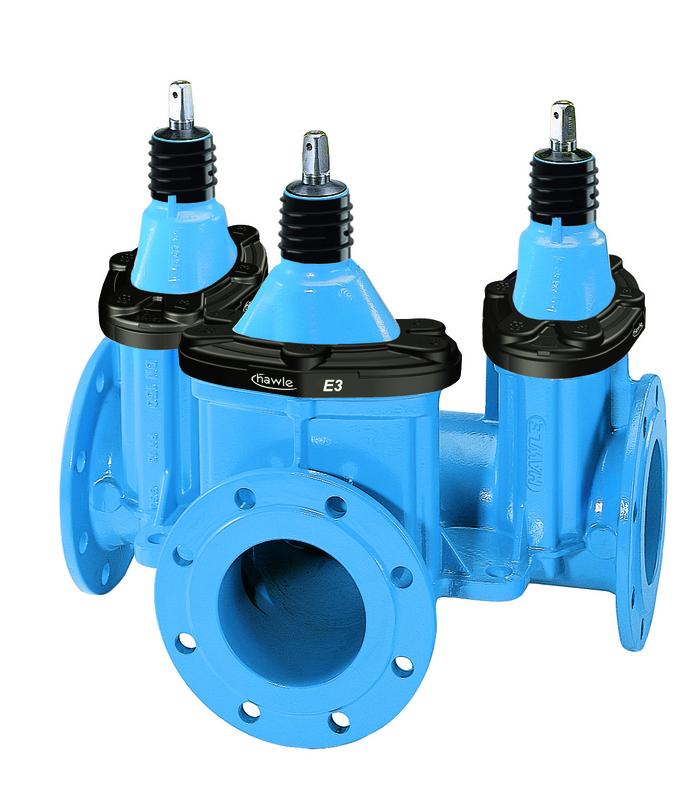

Vană sertar Combi-III cu flanşe

Vană sertar Combi-III cu flanşe la toate capetele, în conformitate cu standardul EN 1092-2. Pentru instalarea îmbinărilor vanelor cu până la 3 vane sertar în majoritatea spaţiilor închise.

Designul compact asigură o economie importantă în ceea ce priveşte costurile pentru material, manoperă, transport şi depozitare. Dacă nu este nevoie de un element de închidere la una sau mai multe ieşiri, poate fi montat din fabrică un capac plin – vă rugăm să specificaţi poziţia.

Livrat cu adaptor cu filet rotund pentru fixarea fără bolţuri a tijelor extensibile Hawle, capac pătrat pentru instalarea căminului de vizitare, la cerere.

Dimensiuni flanşă: conform standardului EN 1092-2

Citeste mai mult reduce
Material: Carcasă: GJS-400, acoperire cu pulbere epoxidică Hawle
Ax: oțel inoxidabil
Piuliță canelată: alamă
Pană: GJS-400, EPDM interior și exterior conform KTW-BWGL pentru apă
Etanșări: EPDM conform KTW-BWGL pentru apă
Protecție E3 margini: PE
Presiunea maxima de operare: Vezi tabelul
Medie Apă

Vană sertar Combi-III cu flanşe la toate capetele, în conformitate cu standardul EN 1092-2. Pentru instalarea îmbinărilor vanelor cu până la 3 vane sertar în majoritatea spaţiilor închise.

Designul compact asigură o economie importantă în ceea ce priveşte costurile pentru material, manoperă, transport şi depozitare. Dacă nu este nevoie de un element de închidere la una sau mai multe ieşiri, poate fi montat din fabrică un capac plin – vă rugăm să specificaţi poziţia.

Livrat cu adaptor cu filet rotund pentru fixarea fără bolţuri a tijelor extensibile Hawle, capac pătrat pentru instalarea căminului de vizitare, la cerere.

Dimensiuni flanşă: conform standardului EN 1092-2

Contacte
Lista de dorinte
Comanda nr.

DN
PN max.
PN
L
L1
B
H1
Pătratul tijei

Număr de vane sertar
 Medie Greutate A-Text Cos
4450802000
 80 16 bar 10|16 435 mm 218 mm 255 mm 315 mm 17,3 mm 2 59,00 kg
4450803000
 80 16 bar 10|16 435 mm 218 mm 255 mm 315 mm 17,3 mm 3 53,00 kg
4451002000
 100 16 bar 10|16 555 mm 278 mm 365 mm 345 mm 19,3 mm 2 62,00 kg
4451003000
 100 16 bar 10|16 555 mm 278 mm 365 mm 345 mm 19,3 mm 3 67,00 kg
4451252000
 125 16 bar 10|16 615 mm 308 mm 415 mm 420 mm 19,3 mm 2 82,00 kg
4451253000
 125 16 bar 10|16 615 mm 308 mm 415 mm 435 mm 19,3 mm 3 89,00 kg
4451502000
 150 16 bar 10|16 625 mm 313 mm 415 mm 435 mm 19,3 mm 2 115,00 kg
4451503000
 150 16 bar 10|16 625 mm 313 mm 415 mm 435 mm 19,3 mm 3 125,00 kg
4452002000
 200 10 bar 10 695 mm 348 mm 465 mm 540 mm 24,3 mm 2 210,00 kg
4452003000
 200 10 bar 10 695 mm 348 mm 465 mm 540 mm 24,3 mm 3 183,00 kg
4452012000
 200 16 bar 16 695 mm 348 mm 465 mm 540 mm 24,3 mm 2 210,00 kg
4452013000
 200 16 bar 16 695 mm 348 mm 465 mm 540 mm 24,3 mm 3 183,00 kg
Lista de dorinte

Filet interior 3/4" la nivelul corpului, pentru manometru, vana sferică etc. – la cerere (contra cost)

Versiune cu protector pătrat pentru montarea arborelui la cerere. Tub de cofraj adecvat pentru fitinguri Combi-III (Nr. de comandă 440 000 1500)

Livrat cu adaptor cu filet rotund pentru atașarea fără știfturi a seturilor de instalare Hawle.
