- Flanşele de conectare DN 65 (găuri circulare 140mm/4 -găuri)
448-00

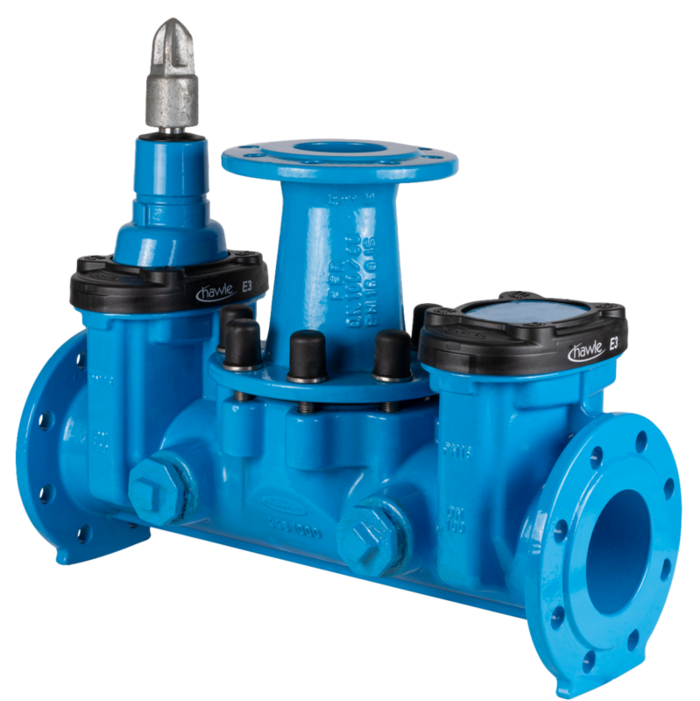

Vană sertar Combi/II „WS”, cu flanşă de reducţie verticală
Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă: oţel inoxidabil Piuliţă trapezoidală: alamă Sertar: GJS-400, cu EPDM la interior şi la exterior, pentru apă potabilă Garnituri: EPDM, pentru apă potabilă |
---|---|
Presiunea maxima de operare: | Vezi tabelul |
Medie | Apă |
Vană sertar Combi-II cu două capete cu flanşă conform standardului EN 1092-2 şi flanşă verticală de reducţie. Pentru instalarea a până la două vane sertar în majoritate spaţiilor închise. Ieşirea cu flanşă verticală asigură conectarea hidranţilor sau a vanelor de aerisire. Corpul este prevăzut cu 4 ieşiri cu fileturi interioare 1 1/2" pentru conectarea vanelor de concesie.
Designul compact asigură o economie importantă în ceea ce priveşte costurile pentru material, manoperă, transport şi depozitare. Dacă nu este nevoie de un element de închidere la una sau mai multe ieşiri, poate fi montat din fabrică un capac plin – vă rugăm să specificaţi poziţia.
Livrat cu capac pătrat instalat pentru montarea căminului de vizitare. Versiune cu adaptor cu filet rotund pentru fixarea fără şuruburi a tijelor extensibile Hawle, la cerere.
Dimensiuni flanşă: conform standardului EN 1092-2
Comanda nr.
|
*) |
DN |
DN 1 |
PN max. |
PN |
Tip/Ieşire |
Corp/filet interior |
L |
B |
F |
Număr de vane sertar |
H1 |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4481000000
|
1) | 100 | 65 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 575 mm | 385 mm | 230 mm | - | 44,80 kg | ||||
4481000008
|
100 | 80 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 575 mm | 385 mm | 230 mm | - | 44,80 kg | |||||
4481001000
|
1) | 100 | 65 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 575 mm | 385 mm | 230 mm | 1 | 345 mm | 49,50 kg | |||
4481001008
|
100 | 80 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 575 mm | 385 mm | 230 mm | 1 | 345 mm | 50,00 kg | ||||
4481002000
|
1) | 100 | 65 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 575 mm | 385 mm | 230 mm | 2 | 345 mm | 56,20 kg | |||
4481002008
|
100 | 80 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 575 mm | 385 mm | 230 mm | 2 | 345 mm | 68,00 kg | ||||
4481500000
|
1) | 150 | 65 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 630 mm | 420 mm | 250 mm | - | 59,60 kg | ||||
4481500008
|
150 | 80 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 630 mm | 420 mm | 250 mm | - | 60,00 kg | |||||
4481501000
|
1) | 150 | 65 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 630 mm | 420 mm | 250 mm | 1 | 435 mm | 72,50 kg | |||
4481501008
|
150 | 80 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 630 mm | 420 mm | 250 mm | 1 | 435 mm | 72,50 kg | ||||
4481502000
|
1) | 150 | 65 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 630 mm | 420 mm | 250 mm | 2 | 435 mm | 85,20 kg | |||
4481502008
|
150 | 80 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 630 mm | 420 mm | 250 mm | 2 | 435 mm | 85,20 kg | ||||
4482000000
|
1) | 200 | 65 | 10 bar | 10 | Typ E3 | 1 1/2" | 770 mm | 540 mm | 350 mm | - | 104,00 kg | ||||
4482000008
|
200 | 80 | 10 bar | 10 | Typ E3 | 1 1/2" | 770 mm | 540 mm | 350 mm | - | 104,00 kg | |||||
4482001000
|
1) | 200 | 65 | 10 bar | 10 | Typ E3 | 1 1/2" | 770 mm | 540 mm | 350 mm | 1 | 540 mm | 120,00 kg | |||
4482001008
|
200 | 80 | 10 bar | 10 | Typ E3 | 1 1/2" | 770 mm | 540 mm | 350 mm | 1 | 540 mm | 120,00 kg | ||||
4482002000
|
1) | 200 | 65 | 10 bar | 10 | Typ E3 | 1 1/2" | 770 mm | 540 mm | 350 mm | 2 | 540 mm | 128,00 kg | |||
4482002008
|
200 | 80 | 10 bar | 10 | Typ E3 | 1 1/2" | 770 mm | 540 mm | 350 mm | 2 | 540 mm | 146,00 kg | ||||
4482010000
|
1) | 200 | 65 | 16 bar | 16 | Typ E3 | 1 1/2" | 770 mm | 540 mm | 350 mm | - | 104,00 kg | ||||
4482010008
|
200 | 80 | 16 bar | 16 | Typ E3 | 1 1/2" | 770 mm | 540 mm | 350 mm | - | 104,00 kg | |||||
4482011000
|
1) | 200 | 65 | 16 bar | 16 | Typ E3 | 1 1/2" | 770 mm | 540 mm | 350 mm | 1 | 540 mm | 120,00 kg | |||
4482011008
|
200 | 80 | 16 bar | 16 | Typ E3 | 1 1/2" | 770 mm | 540 mm | 350 mm | 1 | 540 mm | 120,00 kg | ||||
4482012000
|
1) | 200 | 65 | 16 bar | 16 | Typ E3 | 1 1/2" | 770 mm | 540 mm | 350 mm | 2 | 540 mm | 128,00 kg | |||
4482012008
|
200 | 80 | 16 bar | 16 | Typ E3 | 1 1/2" | 770 mm | 540 mm | 350 mm | 2 | 540 mm | 146,00 kg |
Comanda nr.
|
Descrierea produsului |
---|---|
204-07 | Placă suport şi cutii de protecție multiple pentru vanele sertar „E2” Combi-III şi Combi-IV |
212-01 | Cutie de protecție pentru vanele sertar Hawle Combi-III şi Combi-IV |
540-00 | Fiting UE (racord cu flanşă) - Sistem BAIO® |
900-00 | Tijă de acționare rigidă pentru vana sertar |
950-00 | Tijă de acționare telescopică |
952-00 | Tijă de acționare telescopică din oţel inoxidabil |
