448-01

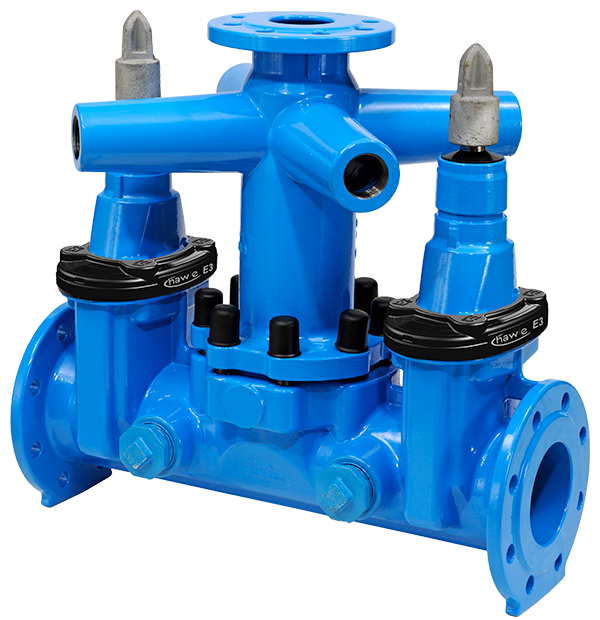

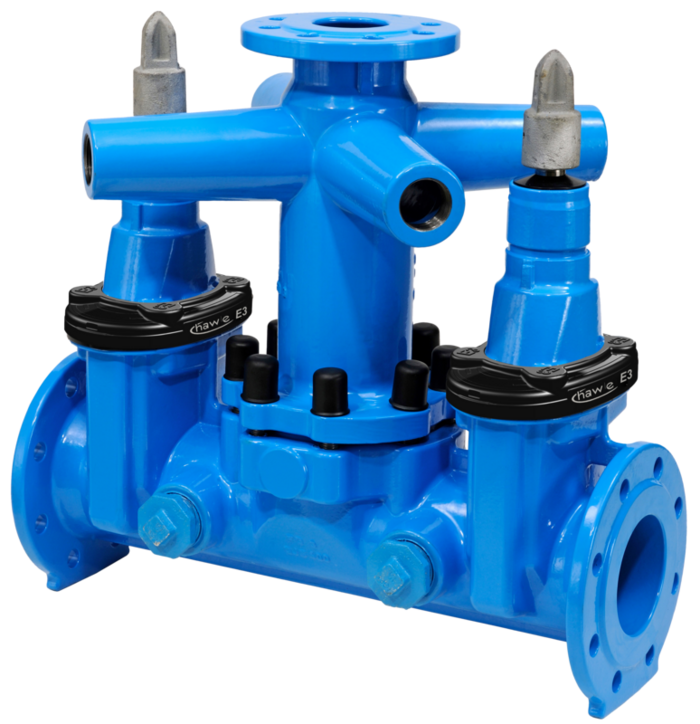

Vană sertar Combi/II „WS/T”, cu manşon conic cu două flanşe

Vană sertar Combi-II cu două capete cu flanşă, conform standardului EN 1092-2, şi flanşă dublă conică. Pentru instalarea a până la două vane sertar în majoritate spaţiilor închise. Ieşirea verticală de la nivelul flanşei duble conice asigură integrarea hidranţilor sau a vanelor de aerisire; ieşirile orizontale cu filet interior pot fi utilizate pentru a conecta conductele cu fluidul de lucru. În carcasă există încă patru ieşiri cu filet interior 1 1/2".

Designul compact asigură o economie importantă în ceea ce priveşte costurile pentru material, manoperă, transport şi depozitare. Dacă nu este nevoie de un element de închidere la una sau mai multe ieşiri, poate fi montat din fabrică un capac plin – vă rugăm să specificaţi poziţia.

Livrat cu capac pătrat instalat pentru montarea căminului de vizitare.
Livrarea cu adaptor cu filet rotund pentru fixarea fără şuruburi a tijelor extensibile Hawle, la cerere.

Dimensiuni flanşă: conform standardului EN 1092-2

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă: oţel inoxidabil
Piuliţă trapezoidală: alamă
Sertar: GJS-400, cu EPDM la interior şi la exterior, pentru apă potabilă
Garnituri: EPDM, pentru apă potabilă
Presiunea maxima de operare: Vezi tabelul
Medie Apă

Vană sertar Combi-II cu două capete cu flanşă, conform standardului EN 1092-2, şi flanşă dublă conică. Pentru instalarea a până la două vane sertar în majoritate spaţiilor închise. Ieşirea verticală de la nivelul flanşei duble conice asigură integrarea hidranţilor sau a vanelor de aerisire; ieşirile orizontale cu filet interior pot fi utilizate pentru a conecta conductele cu fluidul de lucru. În carcasă există încă patru ieşiri cu filet interior 1 1/2".

Designul compact asigură o economie importantă în ceea ce priveşte costurile pentru material, manoperă, transport şi depozitare. Dacă nu este nevoie de un element de închidere la una sau mai multe ieşiri, poate fi montat din fabrică un capac plin – vă rugăm să specificaţi poziţia.

Livrat cu capac pătrat instalat pentru montarea căminului de vizitare.
Livrarea cu adaptor cu filet rotund pentru fixarea fără şuruburi a tijelor extensibile Hawle, la cerere.

Dimensiuni flanşă: conform standardului EN 1092-2

Contacte
Lista de dorinte
Comanda nr.
*)
DN
DN 1
PN max.
PN
Tip/Ieşire
Corp/filet interior
Ieşire cu filet interior
L
B
F
Număr de vane sertar
H1
 Medie Greutate A-Text Cos
4481000640
 1) 100 65 16 bar 10|16 Typ E3 1 1/2" 1 1/4" 575 mm 385 mm 230 mm -   63,00 kg
4481000650
 1) 100 65 16 bar 10|16 Typ E3 1 1/2" 1 1/2" 575 mm 385 mm 230 mm -   63,00 kg
4481000840
   100 80 16 bar 10|16 Typ E3 1 1/2" 1 1/4" 575 mm 385 mm 230 mm -   63,00 kg
4481000850
   100 80 16 bar 10|16 Typ E3 1 1/2" 1 1/2" 575 mm 385 mm 230 mm -   63,00 kg
4481001640
 1) 100 65 16 bar 10|16 Typ E3 1 1/2" 1 1/4" 575 mm 385 mm 230 mm 1 345 mm 70,00 kg
4481001650
 1) 100 65 16 bar 10|16 Typ E3 1 1/2" 1 1/2" 575 mm 385 mm 230 mm 1 345 mm 58,00 kg
4481001840
   100 80 16 bar 10|16 Typ E3 1 1/2" 1 1/4" 575 mm 385 mm 230 mm 1 345 mm 58,00 kg
4481001850
   100 80 16 bar 10|16 Typ E3 1 1/2" 1 1/2" 575 mm 385 mm 230 mm 1 345 mm 70,00 kg
4481002640
 1) 100 65 16 bar 10|16 Typ E3 1 1/2" 1 1/4" 575 mm 385 mm 230 mm 2 345 mm 68,00 kg
4481002650
 1) 100 65 16 bar 10|16 Typ E3 1 1/2" 1 1/2" 575 mm 385 mm 230 mm 2 345 mm 60,00 kg
4481002840
   100 80 16 bar 10|16 Typ E3 1 1/2" 1 1/4" 575 mm 385 mm 230 mm 2 345 mm 82,00 kg
4481002850
   100 80 16 bar 10|16 Typ E3 1 1/2" 1 1/2" 575 mm 385 mm 230 mm 2 345 mm 71,00 kg
4481500640
 1) 150 65 16 bar 10|16 Typ E3 1 1/2" 1 1/4" 630 mm 420 mm 250 mm -   67,50 kg
4481500650
 1) 150 65 16 bar 10|16 Typ E3 1 1/2" 1 1/2" 630 mm 420 mm 250 mm -   67,50 kg
4481500840
   150 80 16 bar 10|16 Typ E3 1 1/2" 1 1/4" 630 mm 420 mm 250 mm -   68,00 kg
4481500850
   150 80 16 bar 10|16 Typ E3 1 1/2" 1 1/2" 630 mm 420 mm 250 mm -   68,00 kg
4481501640
 1) 150 65 16 bar 10|16 Typ E3 1 1/2" 1 1/4" 630 mm 420 mm 250 mm 1 435 mm 82,00 kg
4481501650
 1) 150 65 16 bar 10|16 Typ E3 1 1/2" 1 1/2" 630 mm 420 mm 250 mm 1 435 mm 80,00 kg
4481501840
   150 80 16 bar 10|16 Typ E3 1 1/2" 1 1/4" 630 mm 420 mm 250 mm 1 435 mm 80,00 kg
4481501850
   150 80 16 bar 10|16 Typ E3 1 1/2" 1 1/2" 630 mm 420 mm 250 mm 1 435 mm 80,00 kg
4481502640
 1) 150 65 16 bar 10|16 Typ E3 1 1/2" 1 1/4" 630 mm 420 mm 250 mm 2 435 mm 84,00 kg
4481502650
 1) 150 65 16 bar 10|16 Typ E3 1 1/2" 1 1/2" 630 mm 420 mm 250 mm 2 435 mm 100,00 kg
4481502840
   150 80 16 bar 10|16 Typ E3 1 1/2" 1 1/4" 630 mm 420 mm 250 mm 2 435 mm 84,00 kg
4481502850
   150 80 16 bar 10|16 Typ E3 1 1/2" 1 1/2" 630 mm 420 mm 250 mm 2 435 mm 84,00 kg
4482000640
 1) 200 65 10 bar 10 Typ E3 1 1/2" 1 1/4" 770 mm 540 mm 350 mm -   109,00 kg
4482000650
 1) 200 65 10 bar 10 Typ E3 1 1/2" 1 1/2" 770 mm 540 mm 350 mm -   109,00 kg
4482000840
   200 80 10 bar 10 Typ E3 1 1/2" 1 1/4" 770 mm 540 mm 350 mm -   110,00 kg
4482000850
   200 80 10 bar 10 Typ E3 1 1/2" 1 1/2" 770 mm 540 mm 350 mm -   110,00 kg
4482001640
 1) 200 65 10 bar 10 Typ E3 1 1/2" 1 1/4" 770 mm 540 mm 350 mm 1 540 mm 126,00 kg
4482001650
 1) 200 65 10 bar 10 Typ E3 1 1/2" 1 1/2" 770 mm 540 mm 350 mm 1 540 mm 126,00 kg
4482001840
   200 80 10 bar 10 Typ E3 1 1/2" 1 1/4" 770 mm 540 mm 350 mm 1 540 mm 127,00 kg
4482001850
   200 80 10 bar 10 Typ E3 1 1/2" 1 1/2" 770 mm 540 mm 350 mm 1 540 mm 127,00 kg
4482002640
 1) 200 65 10 bar 10 Typ E3 1 1/2" 1 1/4" 770 mm 540 mm 350 mm 2 540 mm 156,00 kg
4482002650
 1) 200 65 10 bar 10 Typ E3 1 1/2" 1 1/2" 770 mm 540 mm 350 mm 2 540 mm 156,00 kg
4482002840
   200 80 10 bar 10 Typ E3 1 1/2" 1 1/4" 770 mm 540 mm 350 mm 2 540 mm 156,00 kg
4482002850
   200 80 10 bar 10 Typ E3 1 1/2" 1 1/2" 770 mm 540 mm 350 mm 2 540 mm 156,00 kg
4482010640
 1) 200 65 16 bar 16 Typ E3 1 1/2" 1 1/4" 770 mm 540 mm 350 mm -   109,00 kg
4482010650
 1) 200 65 16 bar 16 Typ E3 1 1/2" 1 1/2" 770 mm 540 mm 350 mm -   109,00 kg
4482010840
   200 80 16 bar 16 Typ E3 1 1/2" 1 1/4" 770 mm 540 mm 350 mm -   110,00 kg
4482010850
   200 80 16 bar 16 Typ E3 1 1/2" 1 1/2" 770 mm 540 mm 350 mm -   110,00 kg
4482011640
 1) 200 65 16 bar 16 Typ E3 1 1/2" 1 1/4" 770 mm 540 mm 350 mm 1 540 mm 126,00 kg
4482011650
 1) 200 65 16 bar 16 Typ E3 1 1/2" 1 1/2" 770 mm 540 mm 350 mm 1 540 mm 126,00 kg
4482011840
   200 80 16 bar 16 Typ E3 1 1/2" 1 1/4" 770 mm 540 mm 350 mm 1 540 mm 156,00 kg
4482011850
   200 80 16 bar 16 Typ E3 1 1/2" 1 1/2" 770 mm 540 mm 350 mm 1 540 mm 156,00 kg
4482012640
 1) 200 65 16 bar 16 Typ E3 1 1/2" 1 1/4" 770 mm 540 mm 350 mm 2 540 mm 156,00 kg
4482012650
 1) 200 65 16 bar 16 Typ E3 1 1/2" 1 1/2" 770 mm 540 mm 350 mm 2 540 mm 156,00 kg
4482012840
   200 80 16 bar 16 Typ E3 1 1/2" 1 1/4" 770 mm 540 mm 350 mm 2 540 mm 156,00 kg
4482012850
   200 80 16 bar 16 Typ E3 1 1/2" 1 1/2" 770 mm 540 mm 350 mm 2 540 mm 156,00 kg
Lista de dorinte
1)
Flanşele de conectare DN 65 (găuri circulare 140mm/4 -găuri)
