452-00
Capăt pentru sudură PE, incl. inel de fixare - Sistem BAIO®

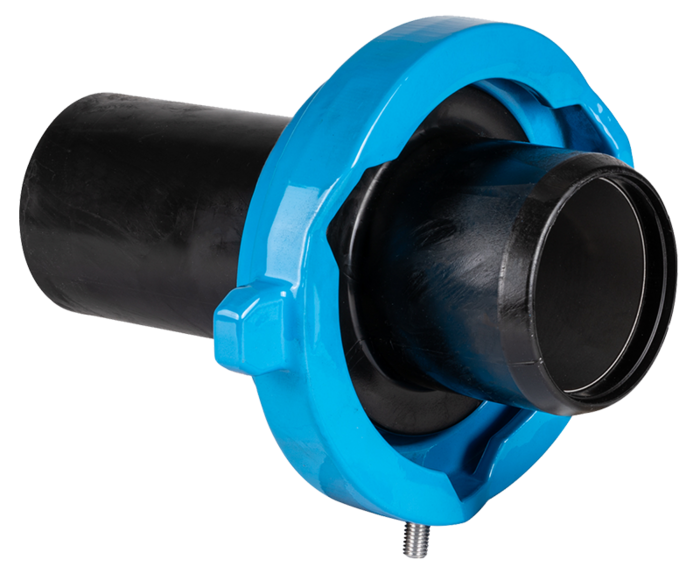

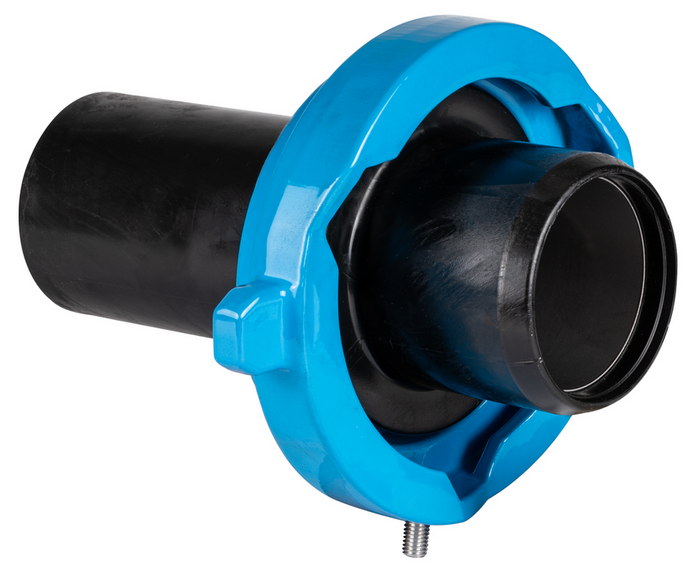

Capătul pentru sudură PE cu suport liniar integral şi inel de fixare are rol de fiting de tranziţie între racordurile BAIO® şi ţevile PE, conform standardului DIN 8074, pentru grosimea peretelui ţevii SDR 11 sau SDR 17 (vezi tabelul), cu ajutorul tehnologiei de sudură.

Notă: Capăt PE pentru conexiune tip „push-in” cu diametru exterior ţeavă din fontă, adecvat pentru racord BAIO® cu garnitură de fontă

Citeste mai mult reduce
Material: Inel de fixare: GJS-400, acoperire cu pulbere epoxidică Hawle
Ţeavă: ţeavă PE, PE 100, inclusiv suport liniar din oţel inoxidabil
Presiunea maxima de operare: Apă reziduală SDR 11: 16 bar
Apă reziduală SDR 17: 10 bar
Gaz SDR 11: 10 bar
Gaz SDR 17: 5 bar
Apă potabilă SDR 11: 16 bar
Apă potabilă: SDR 17: 10 bar
Medie Apă / Gaz / Apă reziduale

Capătul pentru sudură PE cu suport liniar integral şi inel de fixare are rol de fiting de tranziţie între racordurile BAIO® şi ţevile PE, conform standardului DIN 8074, pentru grosimea peretelui ţevii SDR 11 sau SDR 17 (vezi tabelul), cu ajutorul tehnologiei de sudură.

Notă: Capăt PE pentru conexiune tip „push-in” cu diametru exterior ţeavă din fontă, adecvat pentru racord BAIO® cu garnitură de fontă

Contacte
Lista de dorinte
Comanda nr.

DN
PN max.
L
B
D
H
Tip țeavă
SDR
 Medie Greutate A-Text Cos
4520750000
 80 apă reziduală SDR 11: 16 bar|Gaz SDR 11: 10 bar|apă potabilă SDR 11: 16 bar 260 mm 236 mm 75 mm 187 mm PE 11 3,63 kg
4520900000
 80 apă reziduală SDR 11: 16 bar|Gaz SDR 11: 10 bar|apă potabilă SDR 11: 16 bar 260 mm 236 mm 90 mm 187 mm PE 11 3,80 kg
4520900001
 80 apă reziduală SDR 17: 10 bar|Gaz SDR 17: 5 bar|apă potabilă SDR 17: 10 bar 260 mm 236 mm 90 mm 187 mm PE 17 3,80 kg
4521100000
 100 apă reziduală SDR 11: 16 bar|Gaz SDR 11: 10 bar|apă potabilă SDR 11: 16 bar 290 mm 265 mm 110 mm 208 mm PE 11 4,70 kg
4521100001
 100 apă reziduală SDR 17: 10 bar|Gaz SDR 17: 5 bar|apă potabilă SDR 17: 10 bar 287 mm 265 mm 110 mm 208 mm PE 17 4,70 kg
4521250000
 100 apă reziduală SDR 11: 16 bar|Gaz SDR 11: 10 bar|apă potabilă SDR 11: 16 bar 301 mm 265 mm 125 mm 208 mm PE 11 4,90 kg
4521250001
 100 apă reziduală SDR 17: 10 bar|Gaz SDR 17: 5 bar|apă potabilă SDR 17: 10 bar 301 mm 265 mm 125 mm 208 mm PE 17 4,90 kg
4521400000
 125 apă reziduală SDR 11: 16 bar|Gaz SDR 11: 10 bar|apă potabilă SDR 11: 16 bar 335 mm 292 mm 140 mm 238 mm PE 11 7,20 kg
4521400001
 125 apă reziduală SDR 17: 10 bar|Gaz SDR 17: 5 bar|apă potabilă SDR 17: 10 bar 335 mm 292 mm 140 mm 238 mm PE 17 6,70 kg
4521600000
 150 apă reziduală SDR 11: 16 bar|Gaz SDR 11: 10 bar|apă potabilă SDR 11: 16 bar 345 mm 323 mm 160 mm 260 mm PE 11 7,90 kg
4521600001
 150 apă reziduală SDR 17: 10 bar|Gaz SDR 17: 5 bar|apă potabilă SDR 17: 10 bar 345 mm 323 mm 160 mm 260 mm PE 17 7,90 kg
4521800000
 150 apă reziduală SDR 11: 16 bar|Gaz SDR 11: 10 bar|apă potabilă SDR 11: 16 bar 355 mm 323 mm 180 mm 260 mm PE 11 8,40 kg
4521800001
 150 apă reziduală SDR 17: 10 bar|Gaz SDR 17: 5 bar|apă potabilă SDR 17: 10 bar 360 mm 323 mm 180 mm 260 mm PE 17 8,40 kg
4522000000
 200 apă reziduală SDR 11: 16 bar|Gaz SDR 11: 10 bar|apă potabilă SDR 11: 16 bar 390 mm 388 mm 200 mm 326 mm PE 11 13,05 kg
4522000001
 200 apă reziduală SDR 17: 10 bar|Gaz SDR 17: 5 bar|apă potabilă SDR 17: 10 bar 390 mm 388 mm 200 mm 326 mm PE 17 12,60 kg
4522250000
 200 apă reziduală SDR 11: 16 bar|Gaz SDR 11: 10 bar|apă potabilă SDR 11: 16 bar 405 mm 388 mm 225 mm 326 mm PE 11 15,20 kg
4522250001
 200 apă reziduală SDR 17: 10 bar|Gaz SDR 17: 5 bar|apă potabilă SDR 17: 10 bar 405 mm 388 mm 225 mm 326 mm PE 17 15,20 kg
4522500000
 250 apă reziduală SDR 11: 16 bar|Gaz SDR 11: 10 bar|apă potabilă SDR 11: 16 bar 433 mm 388 mm 250 mm 388 mm PE 11 21,50 kg
4522800000
 250 apă reziduală SDR 11: 16 bar|Gaz SDR 11: 10 bar|apă potabilă SDR 11: 16 bar 433 mm 388 mm 280 mm 388 mm PE 11 21,60 kg
4523150000
 300 apă reziduală SDR 11: 16 bar|Gaz SDR 11: 10 bar|apă potabilă SDR 11: 16 bar 469 mm 451 mm 315 mm 451 mm PE 11 31,00 kg
4523550000
 300 apă reziduală SDR 11: 16 bar|Gaz SDR 11: 10 bar|apă potabilă SDR 11: 16 bar 469 mm 451 mm 355 mm 451 mm PE 11 33,00 kg
