Versiunea SDR 17 la cerere
453-00

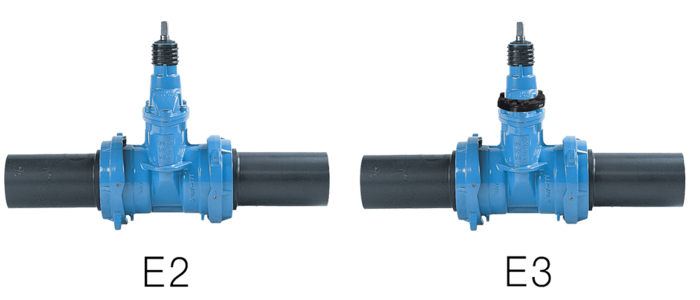

Vană sertar "E2” și "E3" tip D cu capete pentru sudură PE
| Material: |
Corp / inel de fixare: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă: oţel inoxidabil Piuliţă trapezoidală: alamă Sertar: GJS-400, cu EPDM la interior şi la exterior pentru apă potabilă Garnituri: EPDM, pentru apă potabilă Capăt PE: PE 100, inclusiv suport liniar din oţel inoxidabil |
|---|---|
| Presiunea maxima de operare: | Vezi tabelul |
| Medie | Apă |

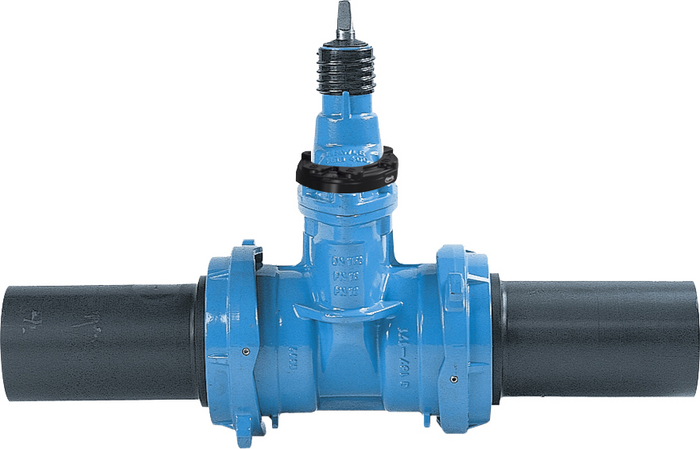

Vană de închidere cu două capete PE (cod produs 452PE) pentru sudare în ţevi PE prin procedeul de sudură electrică sau sudură cu pană fierbinte. Pe lângă acţionarea prin intermediul roții de manevră sau a tijei extensibile, vana este adecvată şi pentru indicatorul de poziţie sau acționare electrică.
Contacte
|
Comanda nr.
|
DN |
PN max. |
d |
Tip/Ieşire |
L |
L1 |
B |
H |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4530901003
|
80 | 16 bar | 90 mm | Typ E3 | 660 mm | 150 mm | 8,2 mm | 315 mm | 26,30 kg | |||
|
4531101003
|
100 | 16 bar | 110 mm | Typ E3 | 710 mm | 170 mm | 10 mm | 345 mm | 30,00 kg | |||
|
4531251003
|
100 | 16 bar | 125 mm | Typ E3 | 740 mm | 185 mm | 11,4 mm | 345 mm | 32,00 kg | |||
|
4531401003
|
125 | 16 bar | 140 mm | Typ E3 | 835 mm | 205 mm | 12,7 mm | 420 mm | 51,70 kg | |||
|
4531601003
|
150 | 16 bar | 160 mm | Typ E3 | 1030 mm | 205 mm | 14,6 mm | 435 mm | 55,00 kg | |||
|
4531801003
|
150 | 16 bar | 180 mm | Typ E3 | 1050 mm | 230 mm | 16,4 mm | 435 mm | 53,00 kg | |||
|
4532001003
|
200 | 16 bar | 200 mm | Typ E3 | 1125 mm | 245 mm | 18,2 mm | 540 mm | 89,00 kg | |||
|
4532251003
|
200 | 16 bar | 225 mm | Typ E3 | 1155 mm | 260 mm | 20,5 mm | 540 mm | 91,00 kg |
|
