453-00G

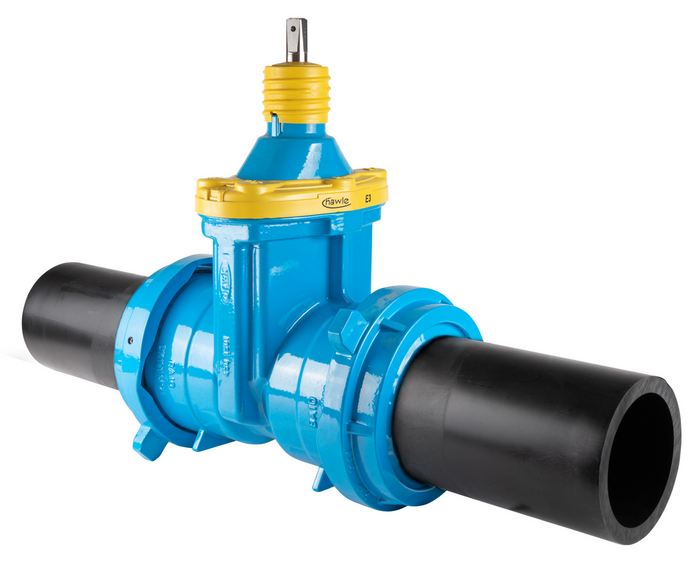

Vană sertar "E2” și "E3" tip D cu capete pentru sudură PE de gaz

Vană de închidere cu două capete PE (cod produs 452PE) pentru sudare în ţevi PE prin procedeul de sudură electrică sau sudură cu pană fierbinte. Pe lângă acţionarea prin intermediul roții de manevră sau a tijei extensibile, vana este adecvată şi pentru indicatorul de poziţie sau acționare electrică.

Utilizare pentru gaz: testat conform standardului DIN 3230-5 PG-1 sau PG-3; inclusiv certificat de aprobare 3.1 în conformitate cu standardul EN 10204 pentru teste de etanşeitate şi rezistenţă, efectuate conform DIN 3230-5.

Citeste mai mult reduce
Material: Corp / inel de fixare: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă: oţel inoxidabil
Piuliţă trapezoidală: alamă
Sertar: GJS-400, la interior şi la exterior NBR pentru gaz
Garnituri: NBR pentru gaz
Capăt PE: PE 100, inclusiv suport liniar din oţel inoxidabil
Presiunea maxima de operare: Vezi tabelul
Medie Gaz

Vană de închidere cu două capete PE (cod produs 452PE) pentru sudare în ţevi PE prin procedeul de sudură electrică sau sudură cu pană fierbinte. Pe lângă acţionarea prin intermediul roții de manevră sau a tijei extensibile, vana este adecvată şi pentru indicatorul de poziţie sau acționare electrică.

Utilizare pentru gaz: testat conform standardului DIN 3230-5 PG-1 sau PG-3; inclusiv certificat de aprobare 3.1 în conformitate cu standardul EN 10204 pentru teste de etanşeitate şi rezistenţă, efectuate conform DIN 3230-5.

Contacte
Lista de dorinte
Comanda nr.

DN
PN max.
d
L
L1
B
H
 Medie Greutate A-Text Cos
4530900001
 80 10 bar 90 mm 660 mm 150 mm 8,2 mm 335 mm 26,00 kg
4531100001
 100 10 bar 110 mm 710 mm 170 mm 10 mm 375 mm 30,00 kg
4531250001
 100 10 bar 125 mm 740 mm 185 mm 11,4 mm 375 mm 34,00 kg
4531400001
 125 10 bar 140 mm 835 mm 205 mm 12,7 mm 450 mm 51,70 kg
4531600001
 150 10 bar 160 mm 1030 mm 205 mm 14,6 mm 460 mm 55,00 kg
4531800001
 150 10 bar 180 mm 1050 mm 230 mm 16,4 mm 460 mm 54,00 kg
4532000001
 200 10 bar 200 mm 1125 mm 245 mm 18,2 mm 565 mm 89,00 kg
4532250001
 200 10 bar 225 mm 1155 mm 260 mm 20,5 mm 565 mm 91,00 kg
Lista de dorinte

Versiune pentru gaz PG 3, la cerere

Versiunea SDR 17 la cerere
