Gaz: cost suplimentar pentru test PG-3, la cerere
-
Alte lăţimi nominale, la cerere.
454-00G

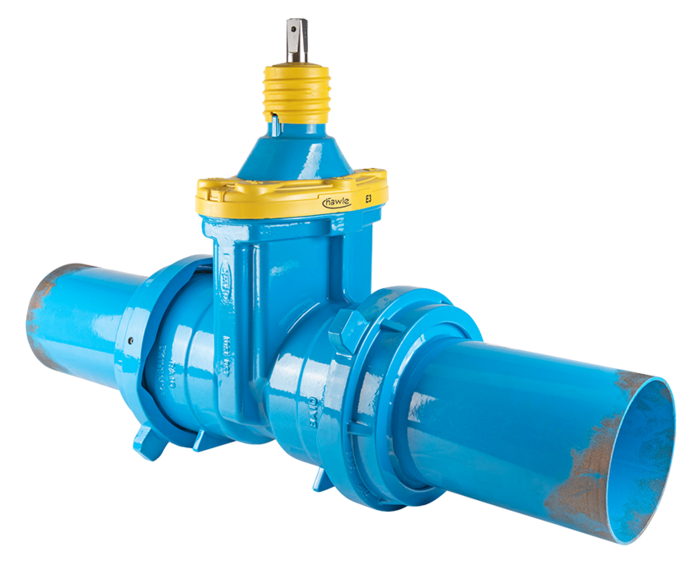

Vană sertar "E2” și "E3", cu capete pentru sudură din oţel de gaz
| Material: |
Corp / inel de fixare: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă: oţel inoxidabil Piuliţă trapezoidală: alamă Sertar: GJS-400, la interior şi la exterior NBR pentru gaz Garnituri: NBR pentru gaz Capăt din oţel: ţeavă din oţel sudată longitudinal în conformitate cu EN 10224/DIN 2460 |
|---|---|
| Presiunea maxima de operare: | Gaz: 16 bar |
| Medie | Gaz |
Vană de închidere cu două capete din oţel pentru sudură la ţevi de oţel
Utilizare pentru gaz: testat conform DIN 3230-5 PG-1 sau PG-3; inclusiv certificat de aprobare 3.1 în conformitate cu standardul EN 10204 pentru teste de etanşeitate şi rezistenţă, efectuate conform DIN 3230-5.
Contacte
|
Comanda nr.
|
DN |
d |
Tip/Ieşire |
L |
L1 |
H |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|
|
4540800001
|
80 | 88,9 mm | Typ E2 | 840 mm | 240 mm | 335 mm | 31,50 kg | |||
|
4541000001
|
100 | 114,3 mm | Typ E2 | 840 mm | 240 mm | 375 mm | 39,80 kg | |||
|
4541500003
|
150 | 168,3 mm | TYP E3 | 900 mm | 240 mm | 435 mm | 57,00 kg | |||
|
4542000001
|
200 | 219,1 mm | Typ E2 | 935 mm | 240 mm | 565 mm | 92,00 kg |
