470-00

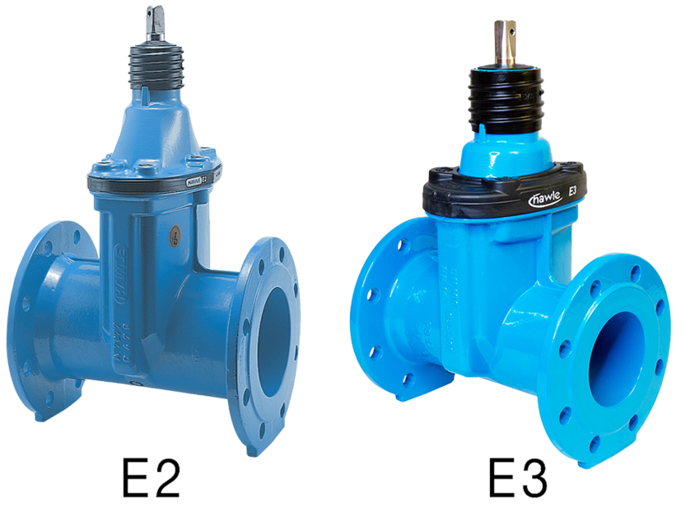

Vană sertar "E2” și "E3" cu flanşe, corp oval, serie standard F 15

Vană sertar cu corp oval cu două capete cu flanşă conform standardului EN 1092-2.

Vana poate fi acţionată prin intermediul roții de manevră, tijei extensibile sau cu acționare electrică (la cerere).

Dimensiune faţă în faţă:
Gamă standard 15, conform standardului DIN EN 558-1

Dimensiuni flanşă: conform standardului EN 1092-2

Citeste mai mult reduce
Material: Carcasă: GJS-400, acoperire cu pulbere epoxidică Hawle
Ax: oțel inoxidabil
Piuliță canelată: alamă
Pană: GJS-400, EPDM interior și exterior conform KTW-BWGL pentru apă
Etanșări: EPDM conform KTW-BWGL pentru apă
Protecție E3 margini: PE
Presiunea maxima de operare: Vezi tabelul
Medie Apă

Vană sertar cu corp oval cu două capete cu flanşă conform standardului EN 1092-2.

Vana poate fi acţionată prin intermediul roții de manevră, tijei extensibile sau cu acționare electrică (la cerere).

Dimensiune faţă în faţă:
Gamă standard 15, conform standardului DIN EN 558-1

Dimensiuni flanşă: conform standardului EN 1092-2

Contacte
Lista de dorinte
Comanda nr.
*)
DN
PN max.
PN
L
Tip/Ieşire
H
Pătratul tijei
Medie Greutate A-Text Cos
4700320000
 4) 32 16 bar 10|16 240 mm   200 mm 12,3 mm 8,50 kg
4700400000
 4) 40 16 bar 10|16 240 mm   200 mm 12,3 mm 8,50 kg
4700500003
 5) 50 16 bar 10/16 250 mm Typ E3 235 mm 14,3 mm 12,30 kg
4700650003
 5) 65 16 bar 10/16 270 mm Typ E3 305 mm 17,3 mm 18,50 kg
4700800003
 5) 80 16 bar 10/16 280 mm Typ E3 315 mm 17,3 mm 20,50 kg
4700810003
 1) 5) 80 10 bar 10/16 280 mm Typ E3 315 mm 17,3 mm 21,00 kg
4701000003
 5) 100 16 bar 10/16 300 mm Typ E3 345 mm 19,3 mm 26,50 kg
4701250003
 5) 125 16 bar 10/16 325 mm Typ E3 420 mm 19,3 mm 40,50 kg
4701500003
 5) 150 16 bar 10/16 350 mm Typ E3 435 mm 19,3 mm 43,50 kg
4702000003
 5) 200 10 bar 10 400 mm Typ E3 540 mm 24,3 mm 73,00 kg
4702000063
 5) 200 16 bar 16 400 mm Typ E3 540 mm 24,3 mm 73,00 kg
4702500003
 5) 250 10 bar 10 450 mm   650 mm 27,3 mm 112,00 kg
4702500063
 5) 250 16 bar 16 450 mm   650 mm 27,3 mm 112,00 kg
4703000003
 5) 300 10 bar 10 500 mm   735 mm 27,3 mm 168,00 kg
4703000063
 5) 300 16 bar 16 500 mm   735 mm 27,3 mm 151,00 kg
4704000003
 5) 400 10 bar 10 600 mm   955 mm 32,3 mm 302,00 kg
4704000063
 5) 400 16 bar 16 600 mm   955 mm 32,3 mm 281,00 kg
4704500000
 2) 5) 450 10 bar 10 650 mm   975 mm 32,3 mm 332,00 kg
4704500060
 2) 5) 450 16 bar 16 650 mm   975 mm 32,3 mm 332,00 kg
4705000003
 3) 5) 500 10 bar 10 700 mm   1149 mm 36,3 mm 561,00 kg
4705000063
 3) 5) 500 16 bar 16 700 mm   1149 mm 36,3 mm 563,00 kg
4706000003
 3) 5) 600 10 bar 10 800 mm   1306 mm 36,3 mm 789,00 kg
4706000061
 3) 5) 600 16 bar 16 800 mm   1377 mm 36,3 mm 810,00 kg
Lista de dorinte
1)
Flanşă cu 4 găuri
2)
Zonă de deschidere: 400 mm
3)
Cu derivaţie la cerere
4)
Vă rugăm să folosiți ordinea setului încorporat nr. 910-00, 960-00 sau 962-00.
5)
Vă rugăm să folosiți ordinul de instalare nr. 900-00, 950-00 sau 952-00.
