470-00G

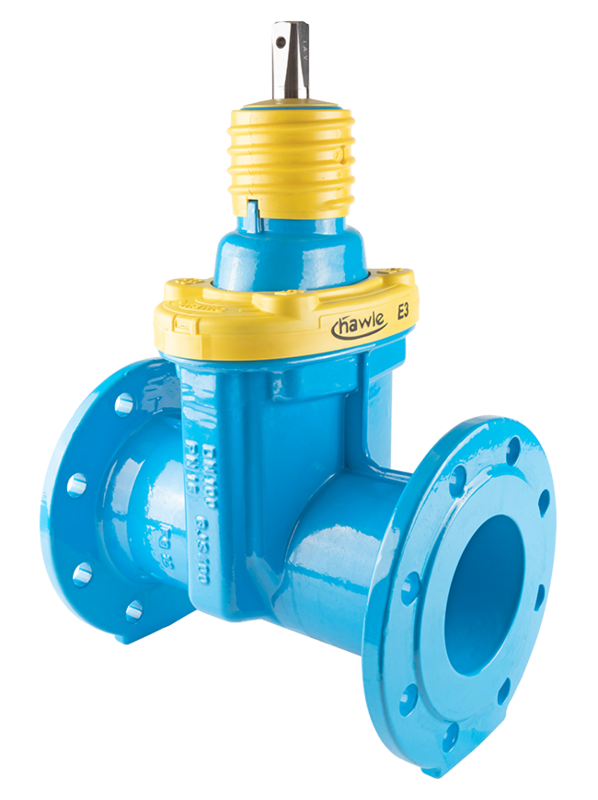

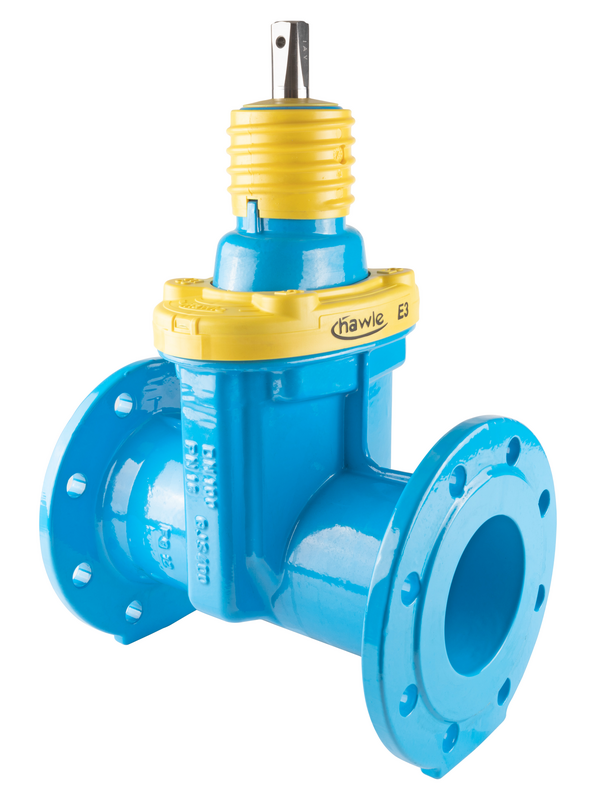

Vană sertar "E2” și "E3" cu flanşe, corp oval, serie standard F 15


Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă: oţel inoxidabil Piuliţă trapezoidală: alamă Sertar: GJS-400, la interior şi la exterior NBR pentru gaz Garnituri: NBR pentru gaz |
---|---|
Presiunea maxima de operare: | Vezi tabelul |
Medie | Gaz |
Vană sertar cu corp oval cu două capete cu flanşă conform standardului EN 1092-2.
Vana poate fi acţionată prin intermediul roții de manevră, tijei extensibile sau cu acționare electrică (la cerere).
Dimensiune faţă în faţă:
Gamă standard 15, conform standardului DIN EN 558-1
Dimensiuni flanşă: conform standardului EN 1092-2
Utilizare pentru gaz: testat conform DIN 3230-5 PG-1 sau PG-3; inclusiv certificat de aprobare 3.1 în conformitate cu standardul EN 10204 pentru teste de etanşeitate şi rezistenţă, efectuate conform DIN 3230-5.
Comanda nr.
|
DN |
PN max. |
PN |
Tip/Ieşire |
L |
H |
Etichetă |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|---|---|---|
4700320100
|
32 | Gaz: 5 bar | 10|16 | Typ E2 | 240 mm | 200 mm | PG 1 | 8,50 kg | |||
4700320300
|
32 | Gaz: 5 bar | 10|16 | Typ E2 | 240 mm | 200 mm | PG 3 | 8,50 kg | |||
4700400100
|
40 | Gaz: 5 bar | 10|16 | Typ E2 | 240 mm | 200 mm | PG 1 | 8,50 kg | |||
4700400300
|
40 | Gaz: 5 bar | 10|16 | Typ E2 | 240 mm | 200 mm | PG 3 | 8,50 kg | |||
4700500101
|
50 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10|16 | Typ E2 | 250 mm | 260 mm | PG 1 | 11,70 kg | |||
4700650103
|
65 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10/16 | Typ E3 | 270 mm | 305 mm | PG 1 | 18,50 kg | |||
4700650303
|
65 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10/16 | Typ E3 | 270 mm | 305 mm | PG 3 | 18,50 kg | |||
4700800103
|
80 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10/16 | Typ E3 | 280 mm | 315 mm | PG 1 | 20,50 kg | |||
4700800303
|
80 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10/16 | Typ E3 | 280 mm | 315 mm | PG 3 | 20,50 kg | |||
4701000101
|
100 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10|16 | Typ E2 | 300 mm | 375 mm | PG 1 | 27,20 kg | |||
4701000301
|
100 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10|16 | Typ E2 | 300 mm | 375 mm | PG 3 | 27,20 kg | |||
4701250103
|
125 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10/16 | Typ E3 | 325 mm | 420 mm | PG 1 | 40,50 kg | |||
4701250303
|
125 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10/16 | Typ E3 | 325 mm | 420 mm | PG 3 | 40,50 kg | |||
4701500103
|
150 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10/16 | Typ E3 | 350 mm | 435 mm | PG 1 | 43,50 kg | |||
4701500303
|
150 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10/16 | Typ E3 | 350 mm | 435 mm | PG 3 | 43,50 kg | |||
4702000101
|
200 | Gaz: 10 bar | 10 | Typ E2 | 400 mm | 565 mm | PG 1 | 82,00 kg | |||
4702000161
|
200 | Gaz: 16 bar | 16 | Typ E2 | 400 mm | 565 mm | PG 1 | 82,00 kg | |||
4702000303
|
200 | Gaz: 10 bar | 10 | Typ E3 | 400 mm | 540 mm | PG 3 | 73,00 kg | |||
4702000361
|
200 | Gaz: 16 bar | 16 | Typ E2 | 400 mm | 565 mm | PG 3 | 82,00 kg | |||
4702500103
|
250 | Gaz: 10 bar | 10 | Typ E3 | 450 mm | 650 mm | PG 1 | 114,00 kg | |||
4702500163
|
250 | Gaz: 16 bar | 16 | Typ E3 | 450 mm | 650 mm | PG 1 | 115,00 kg | |||
4703000103
|
300 | Gaz: 10 bar | 10 | Typ E3 | 500 mm | 735 mm | PG 1 | 168,00 kg | |||
4703000163
|
300 | Gaz: 16 bar | 16 | Typ E3 | 500 mm | 735 mm | PG 1 | 151,00 kg | |||
4703000303
|
300 | Gaz: 10 bar | 10 | Typ E3 | 500 mm | 735 mm | PG 3 | 168,00 kg | |||
4703000363
|
300 | Gaz: 16 bar | 16 | Typ E3 | 500 mm | 735 mm | PG 3 | 151,00 kg | |||
4704000101
|
400 | Gaz: 10 bar | 10 | Typ E2 | 600 mm | 975 mm | PG 1 | 300,00 kg |
