471-00

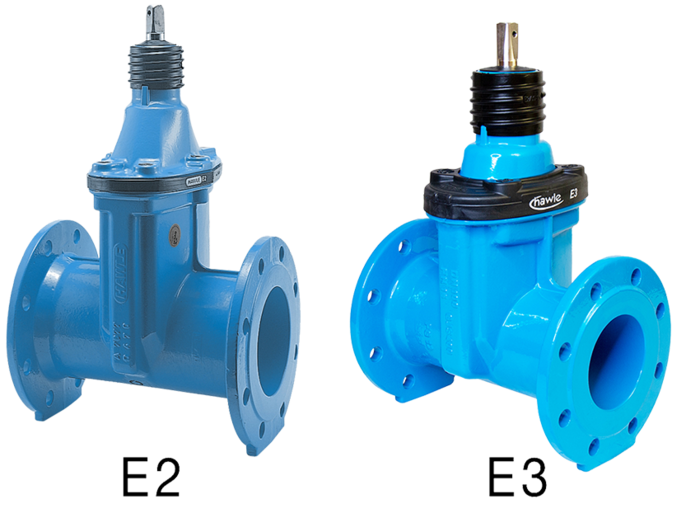

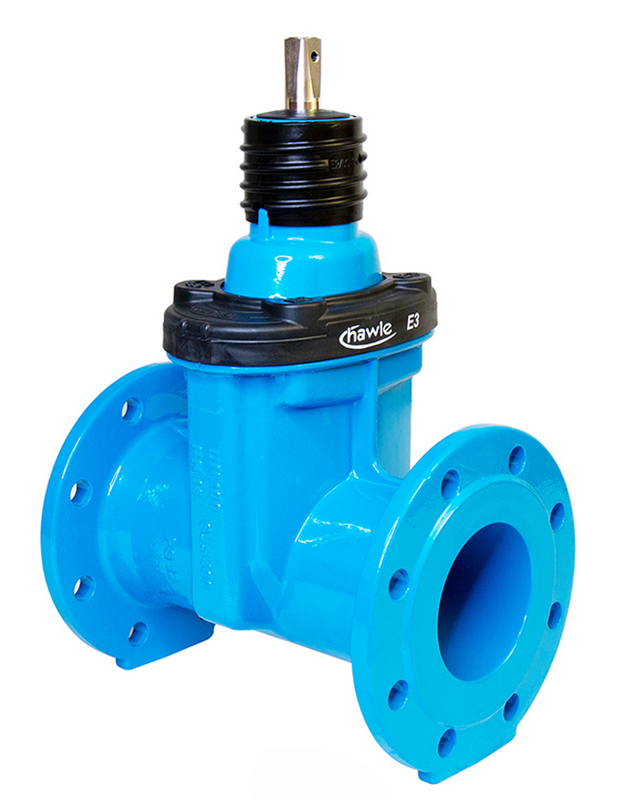

Vană sertar "E2” și "E3", PN 25, corp oval, serie standard F 15
Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă: oţel inoxidabil Piuliţă trapezoidală: alamă Sertar: GJS-400, cu EPDM la interior şi la exterior, pentru apă potabilă Garnituri: EPDM, pentru apă potabilă |
---|---|
Presiunea maxima de operare: | Apă potabilă: 25 bar |
Medie | Apă |
Vană sertar cu corp oval pentru valori ale presiunilor de funcţionare de până la 25 bari, cu două capete cu flanşe, conform standardului EN 1092-2.
Vana poate fi acţionată prin intermediul roții de manevră, tijei extensibile sau cu acționare electrică (la cerere).
Dimensiuni flanşă, conform standardului EN 1092-2
Dimensiune faţă în faţă:
Gamă standard 15, conform standardului DIN EN 558-1
Contacte
Comanda nr.
|
DN |
PN |
Tip/Ieşire |
L |
H |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|---|
4711500003
|
150 | 25 | Typ E3 | 350 mm | 435 mm | 49,00 kg | |||
4712000003
|
200 | 25 | Typ E3 | 400 mm | 540 mm | 72,00 kg | |||
4712500003
|
250 | 25 | Typ E3 | 450 mm | 650 mm | 121,00 kg | |||
4713000003
|
300 | 25 | Typ E3 | 500 mm | 735 mm | 0,00 kg |
